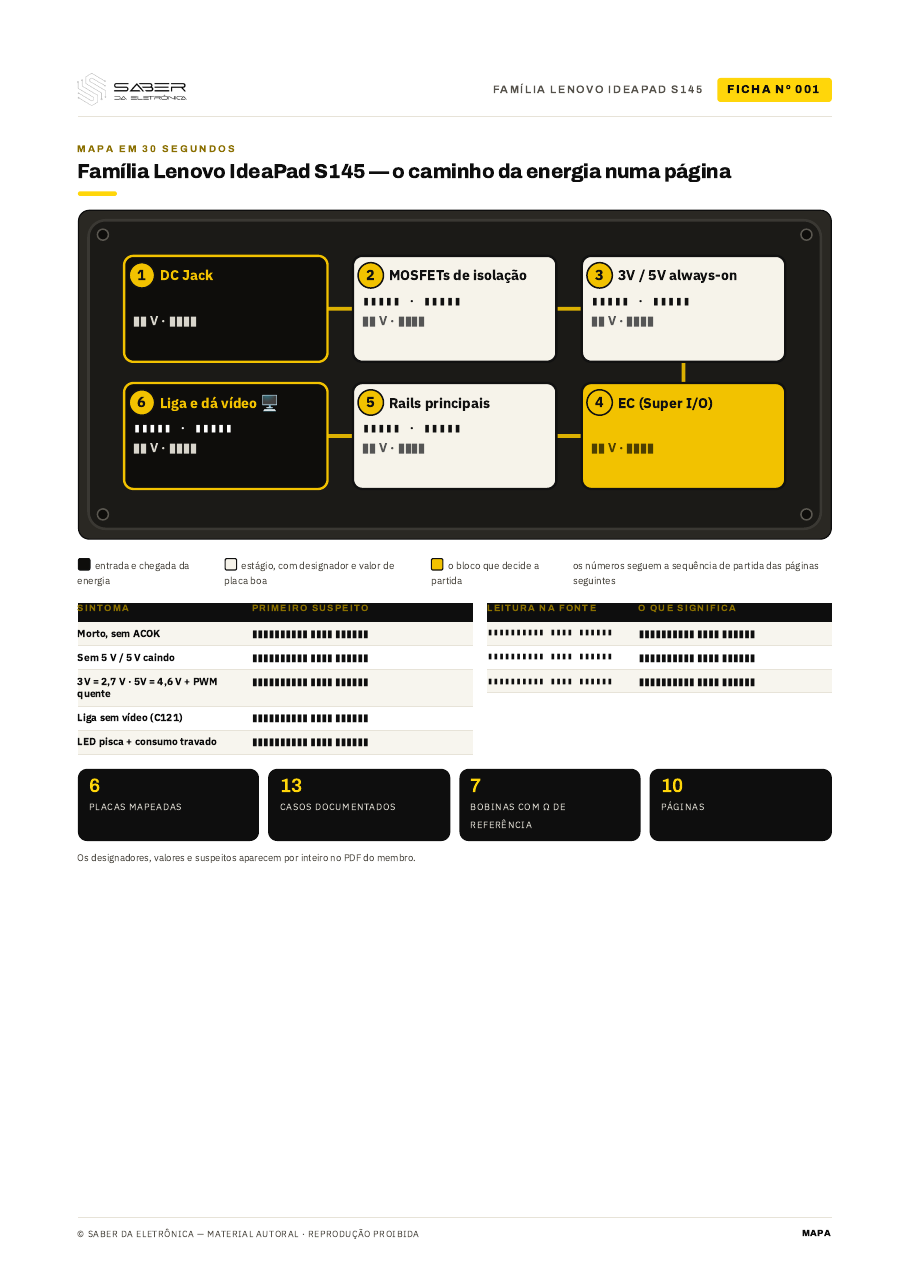

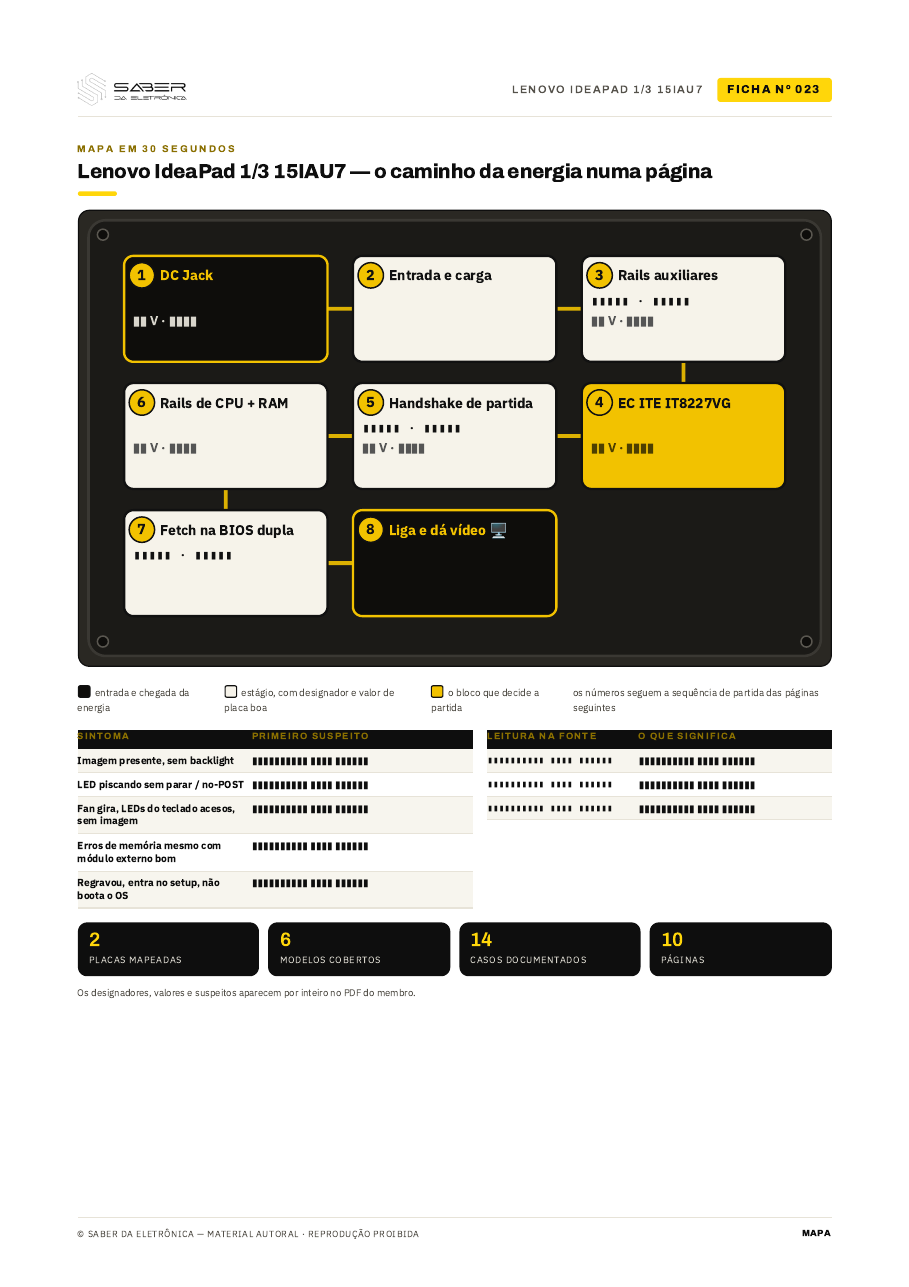

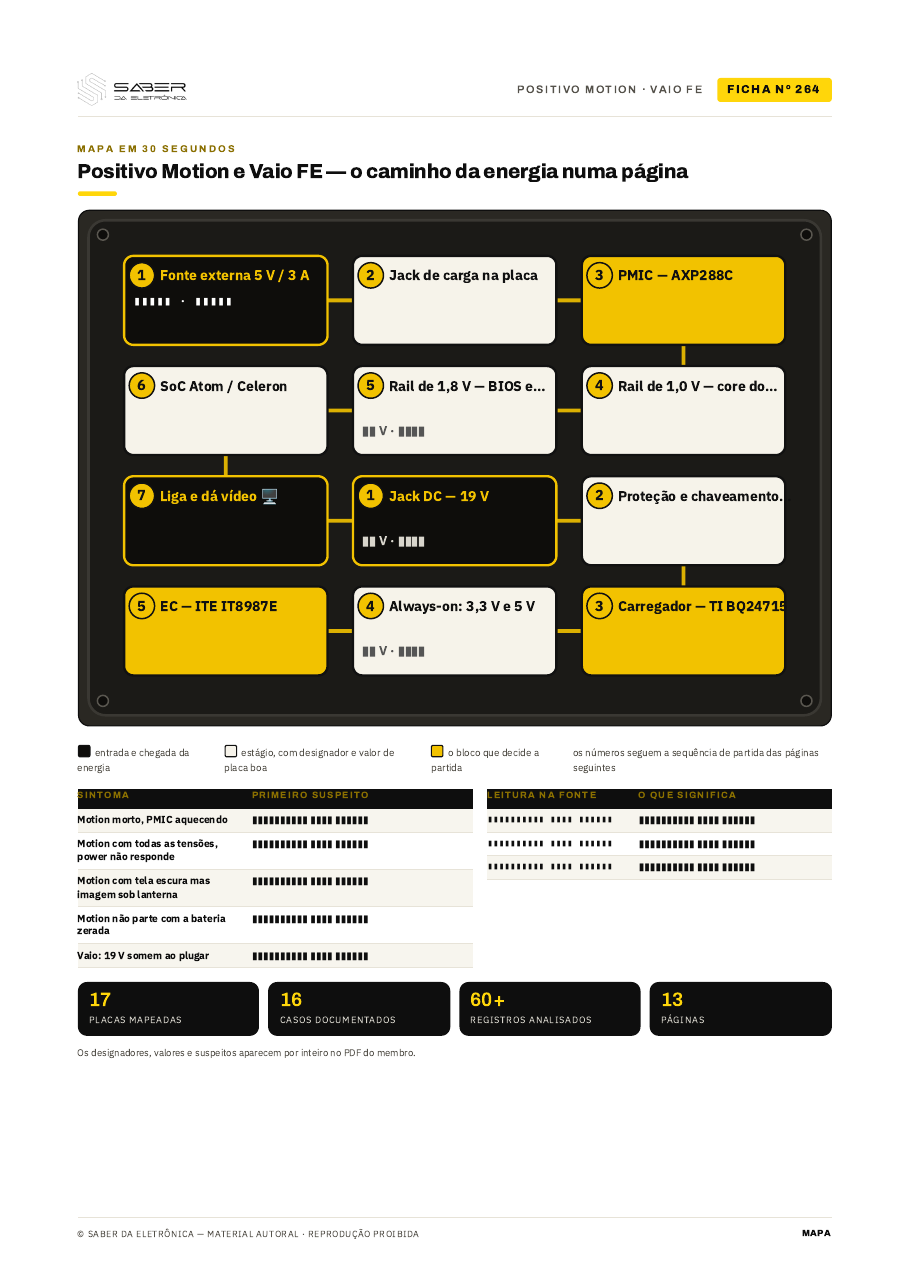

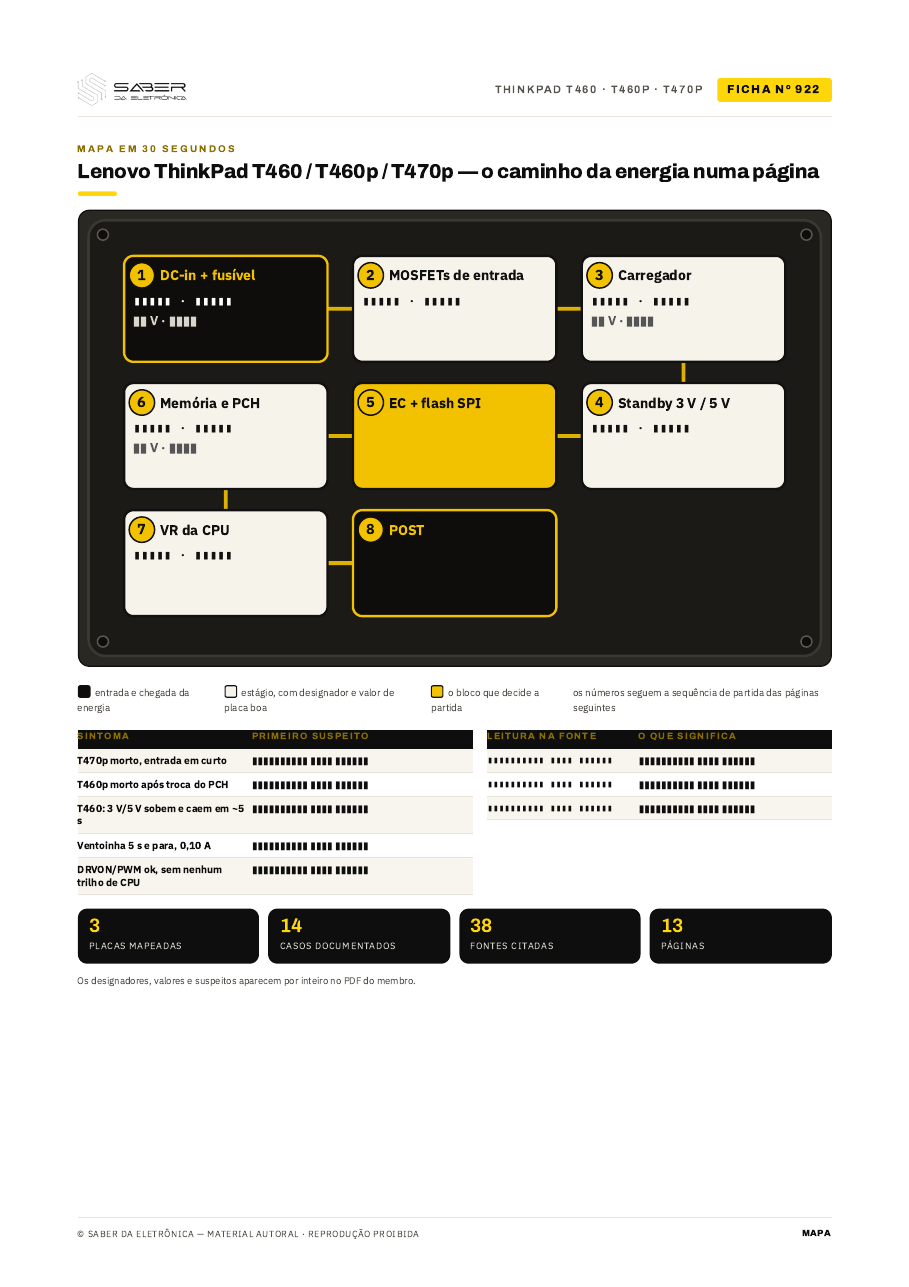

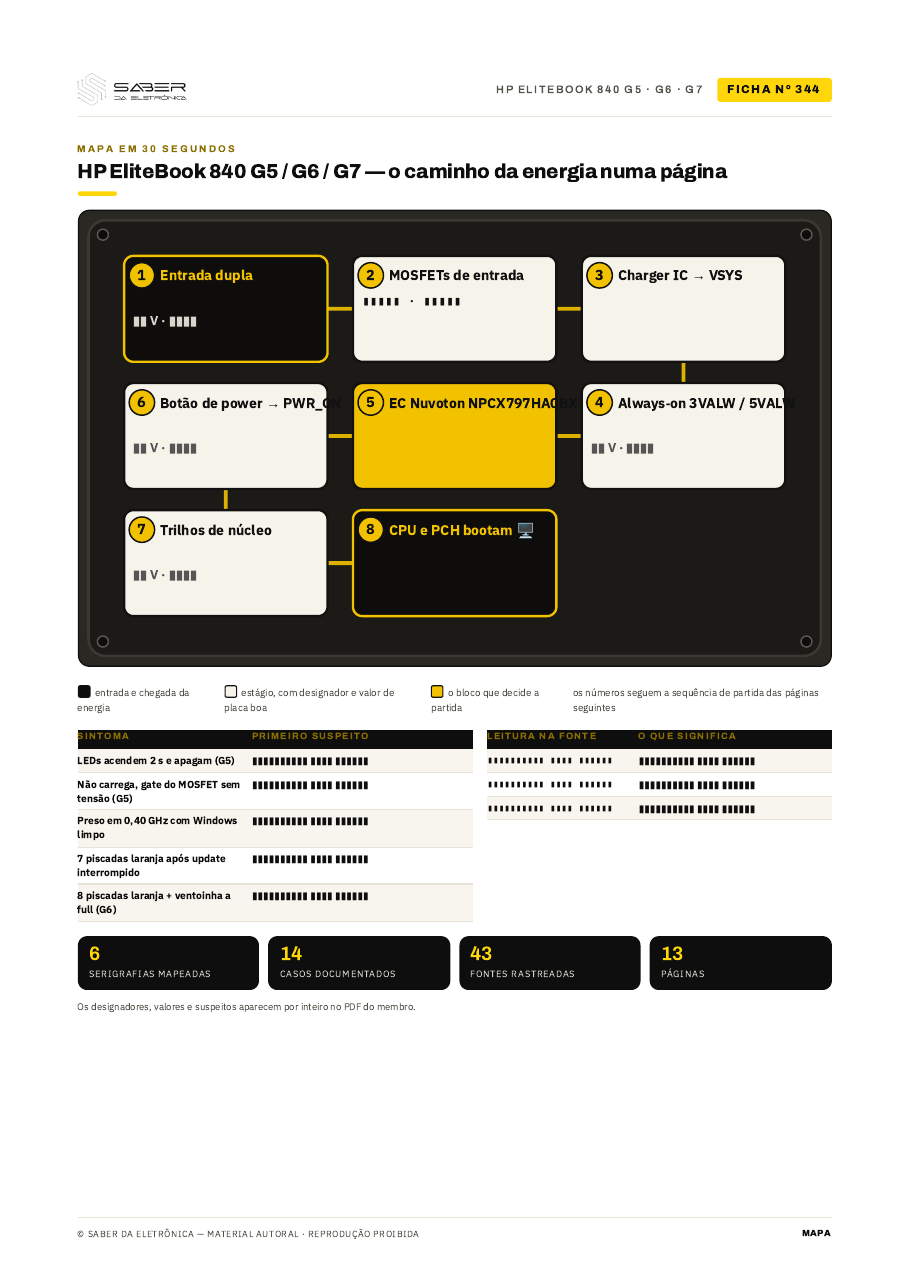

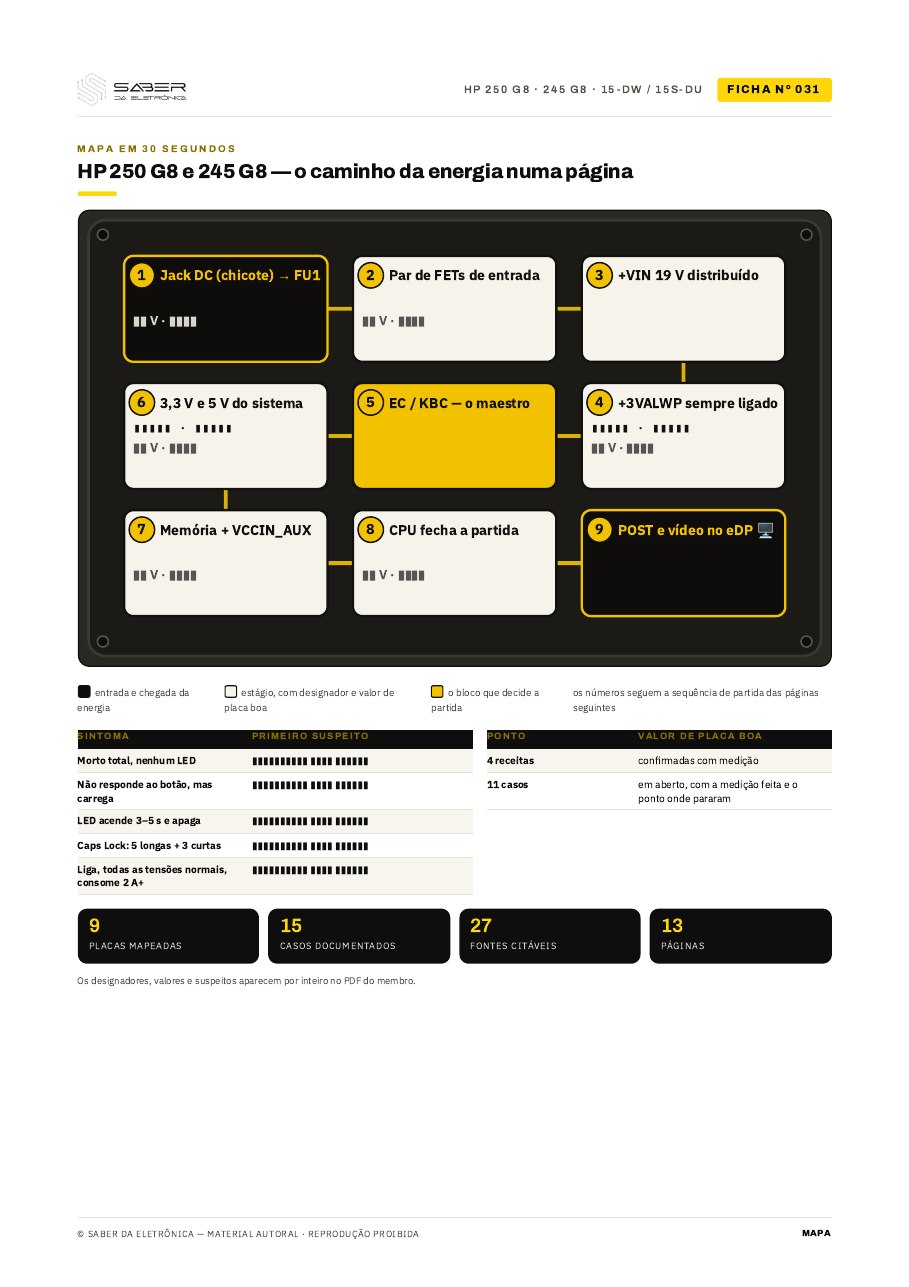

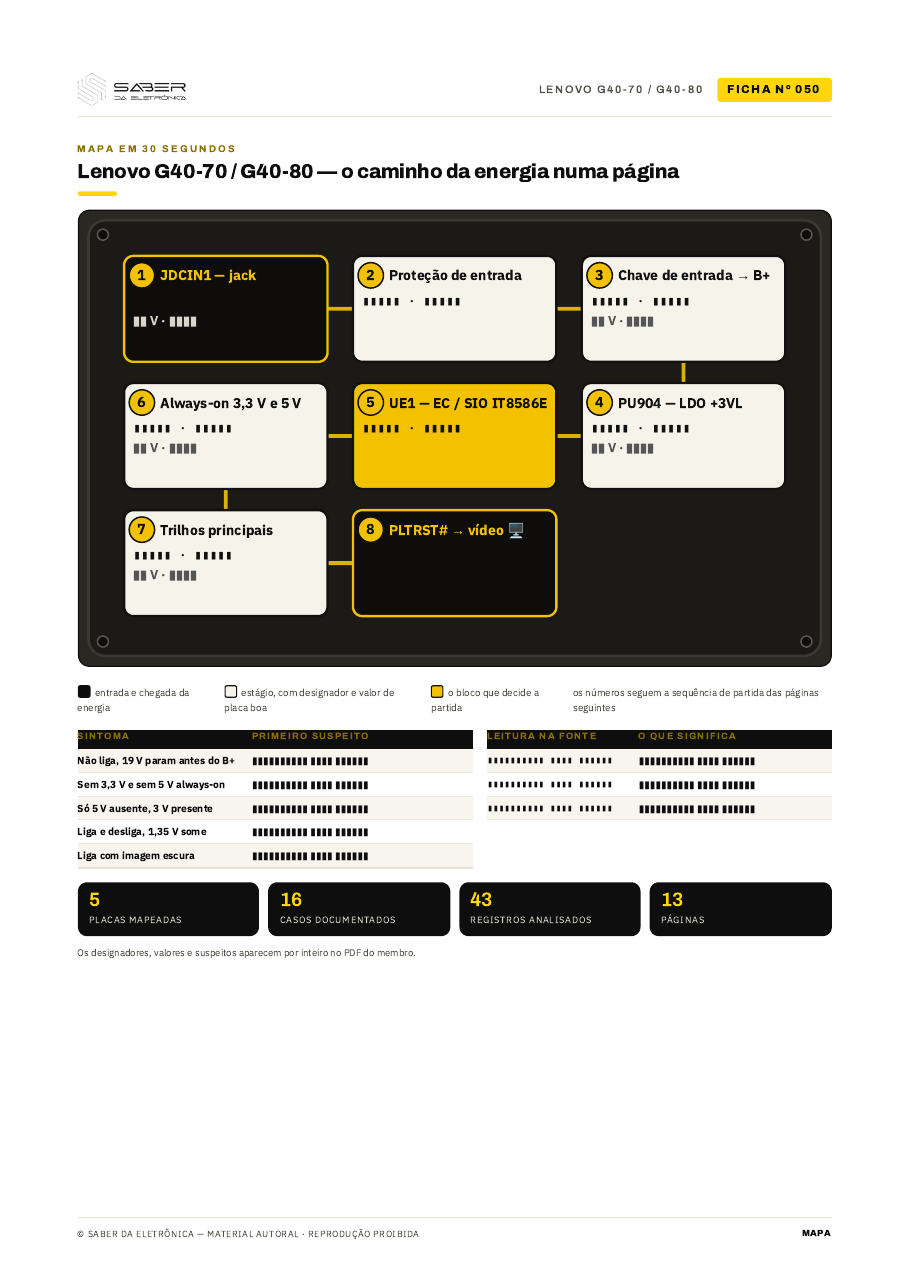

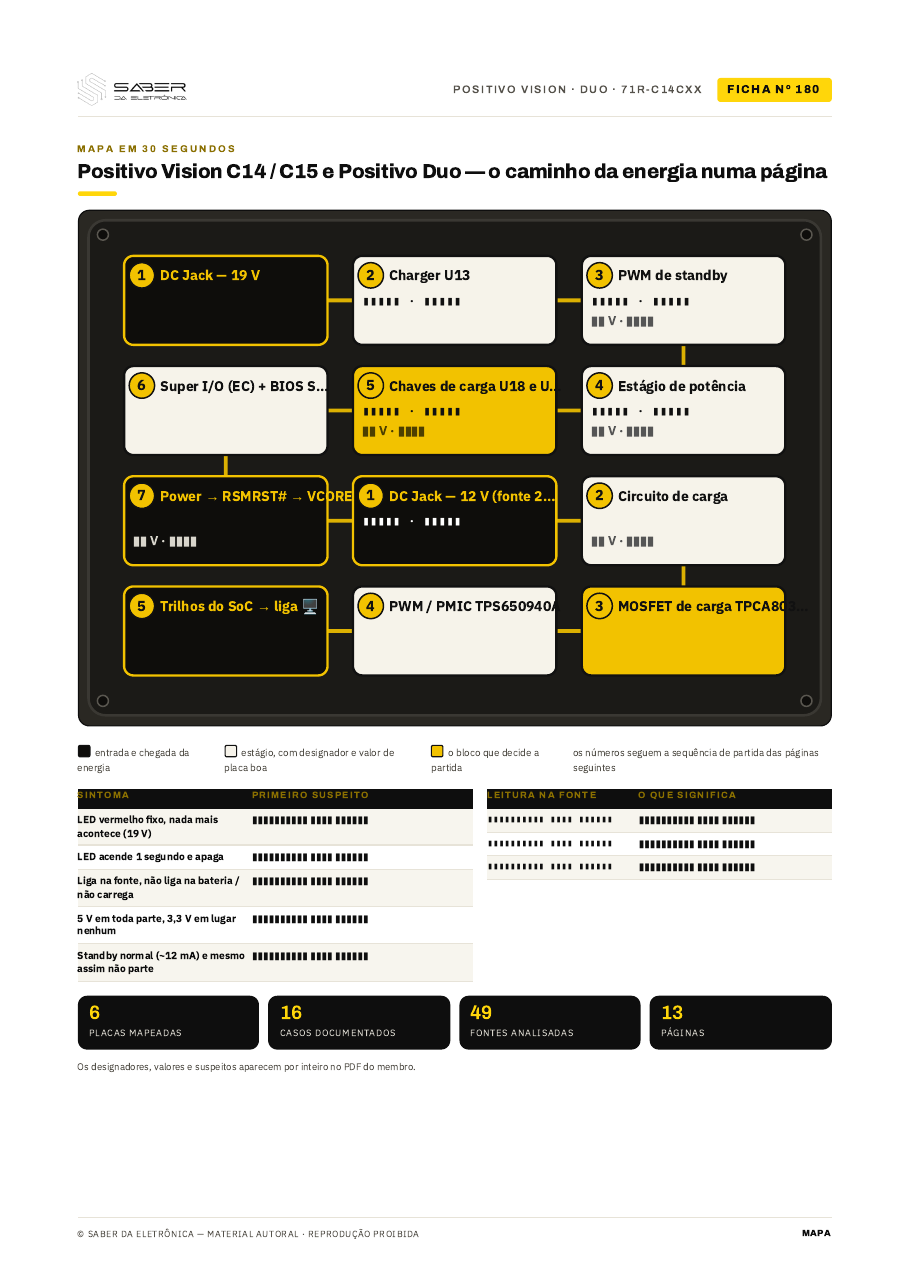

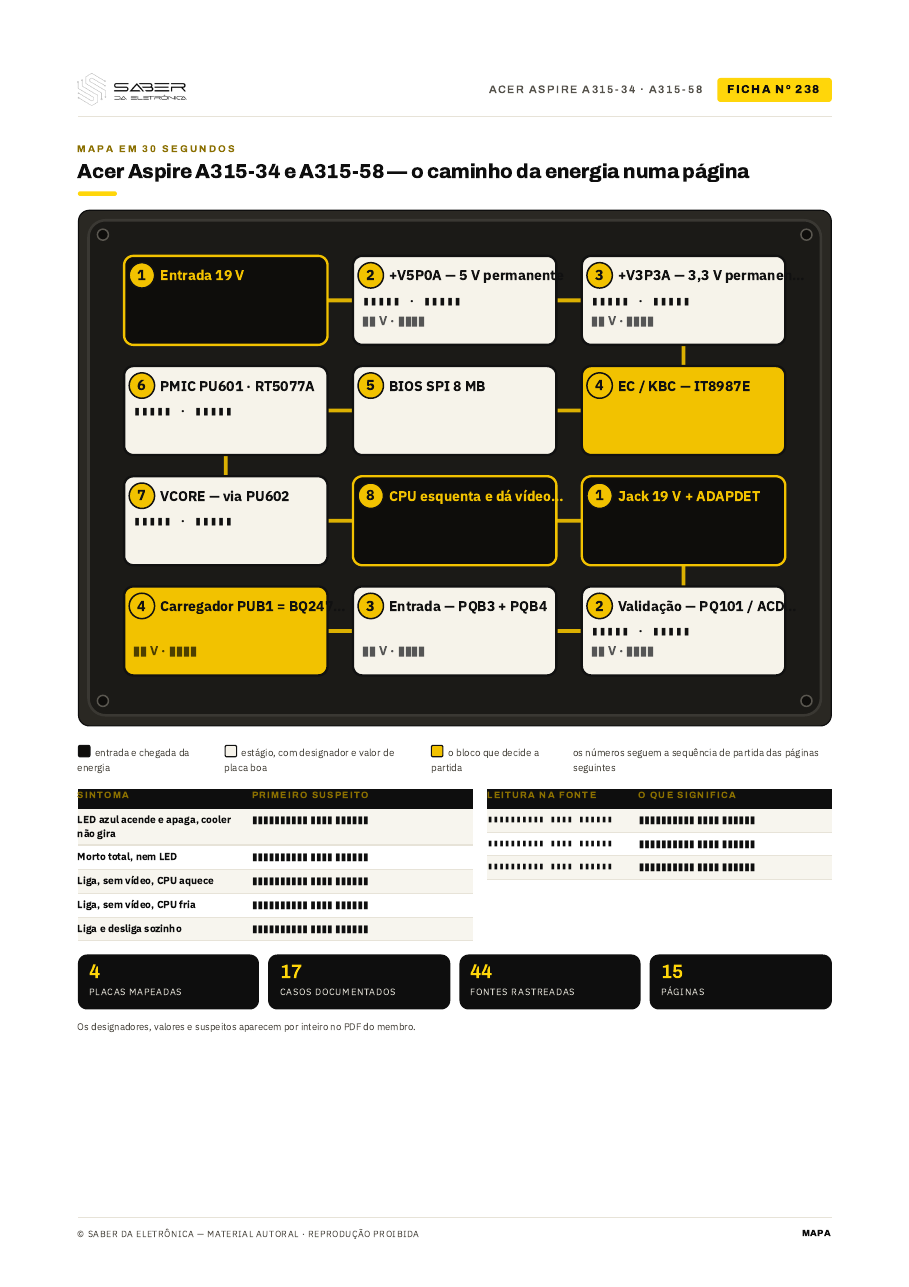

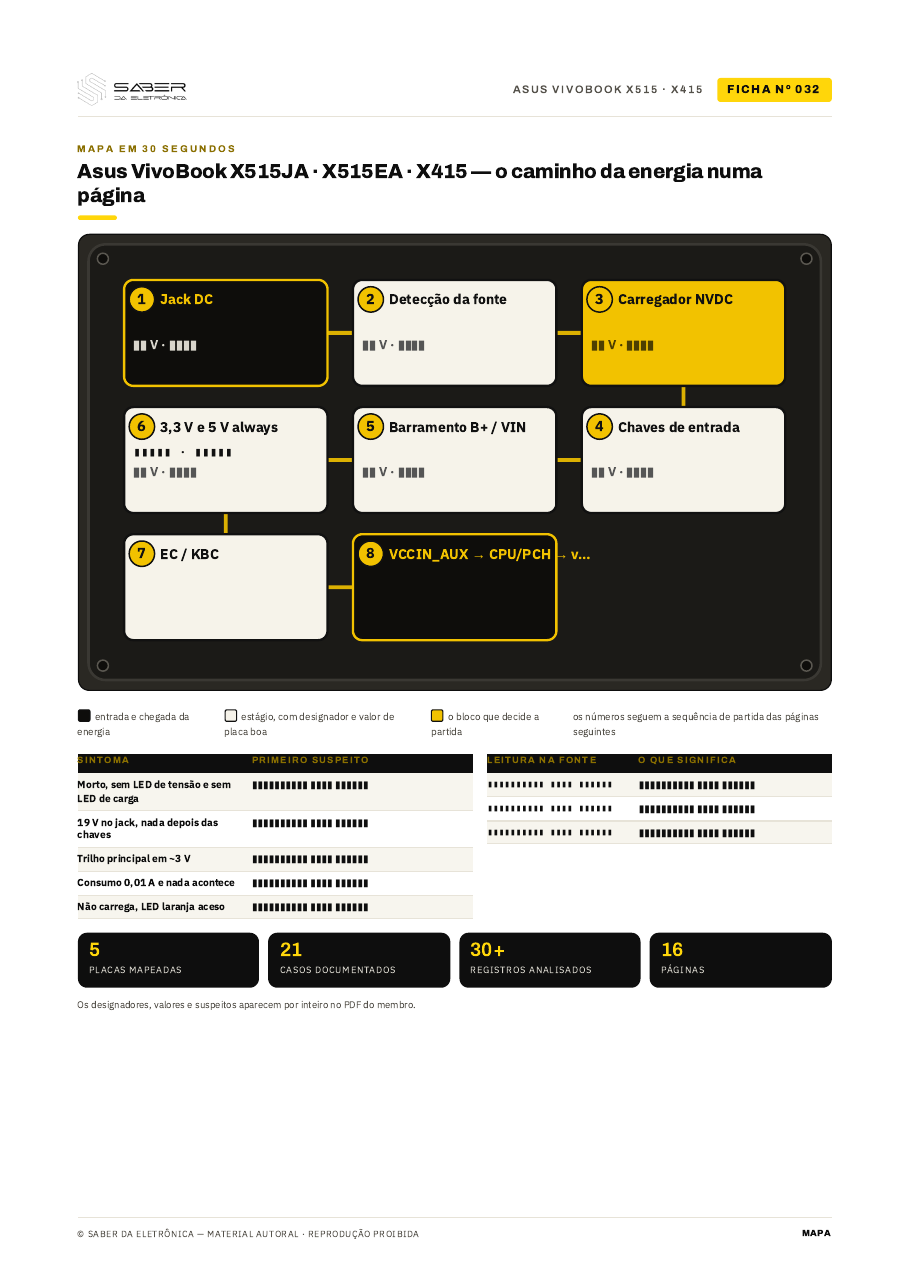

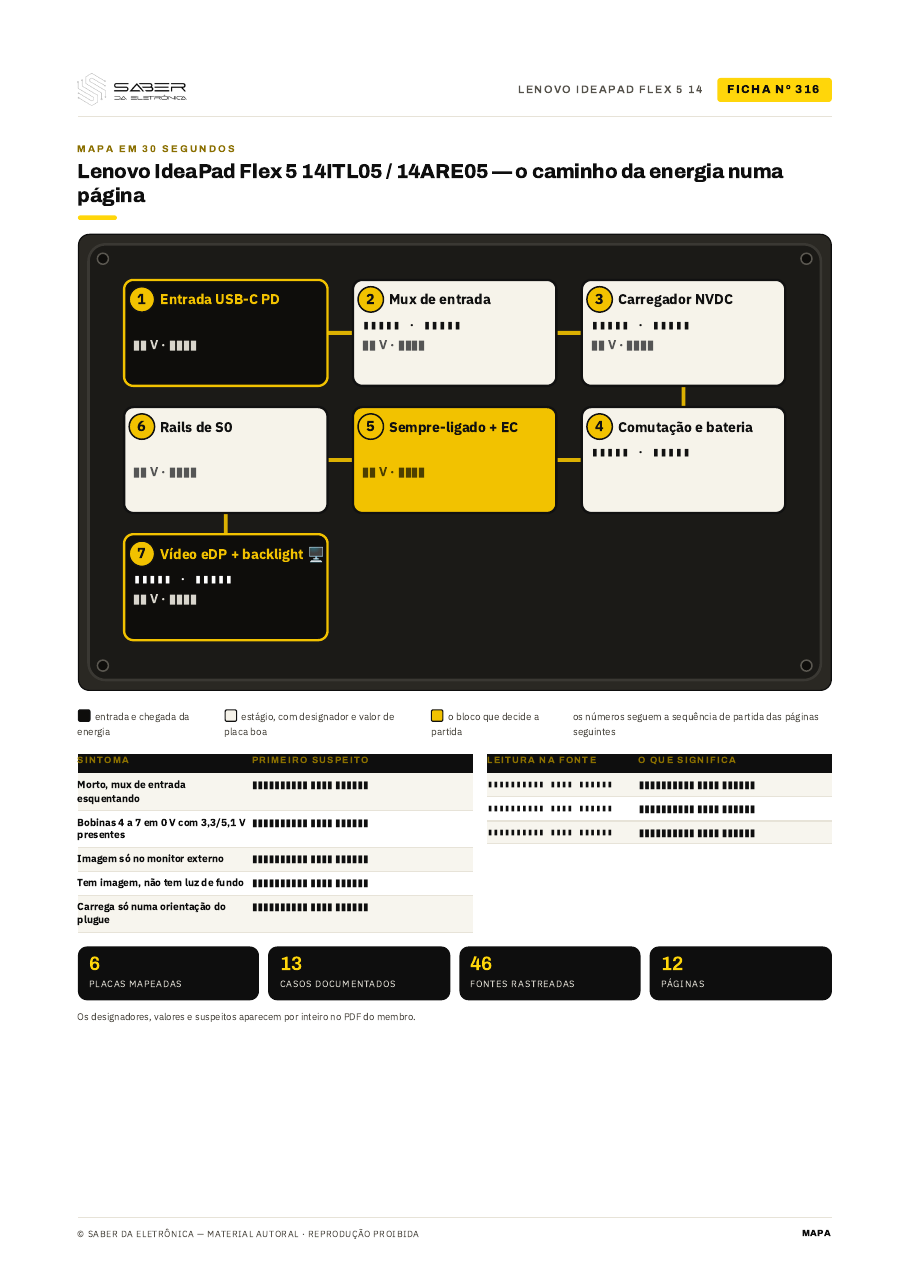

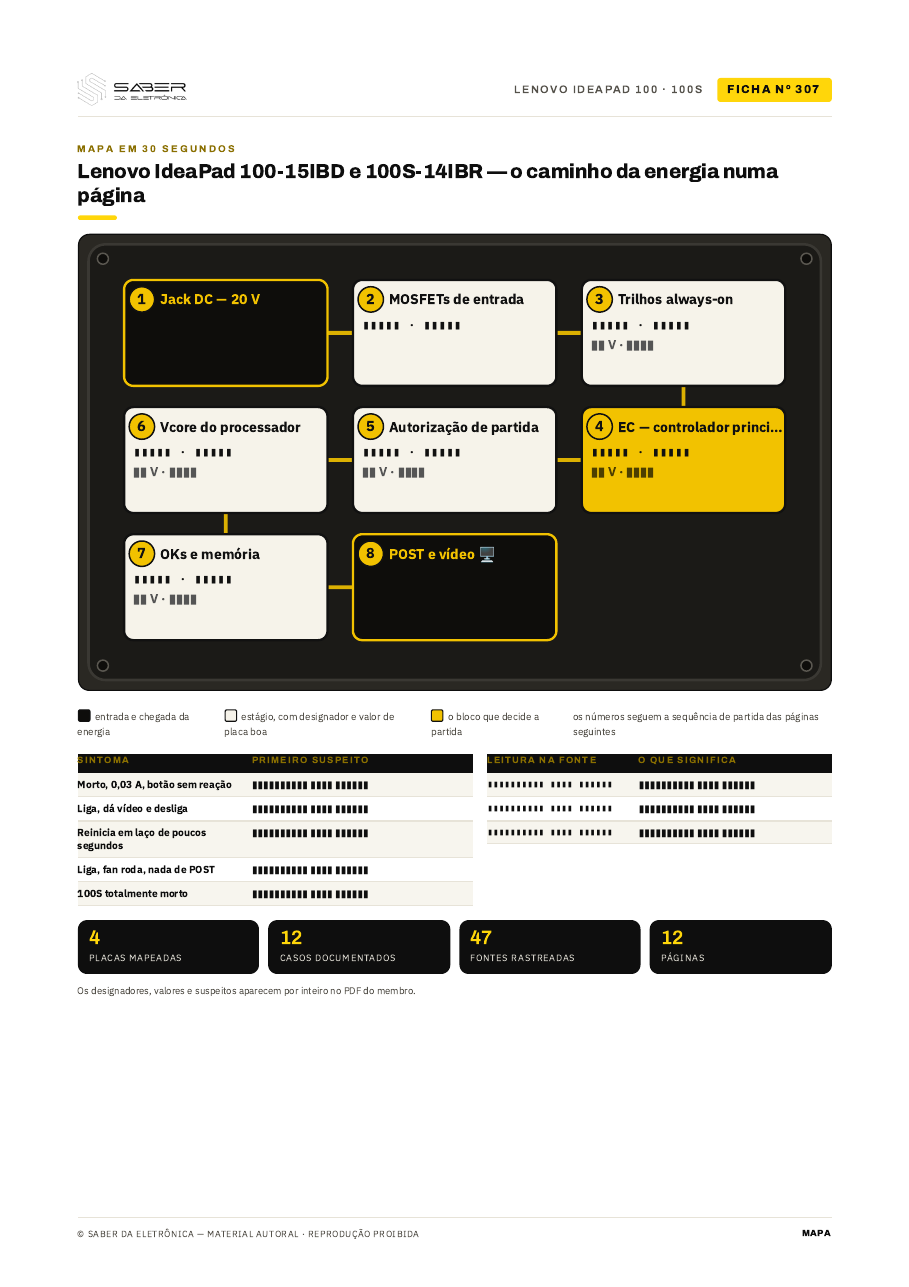

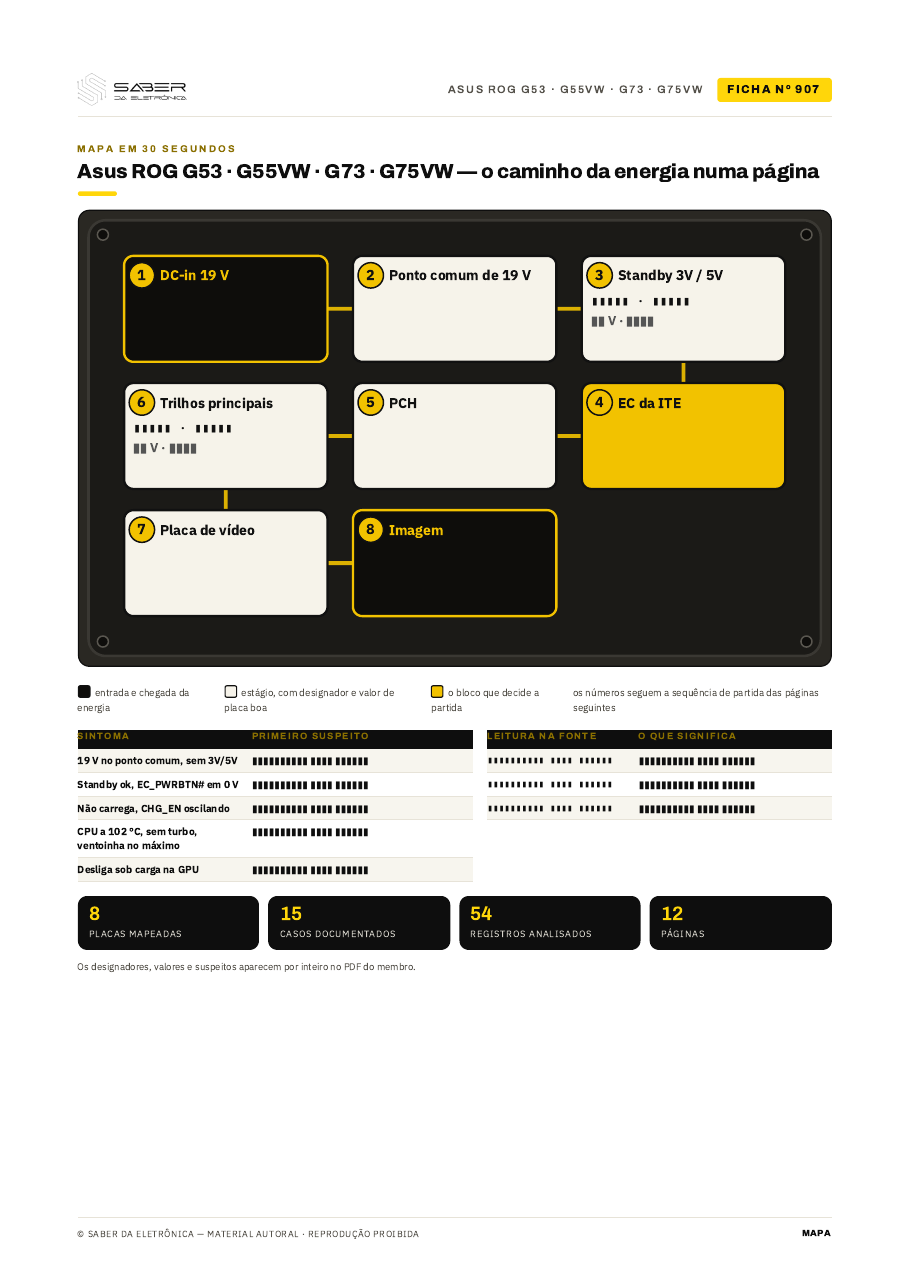

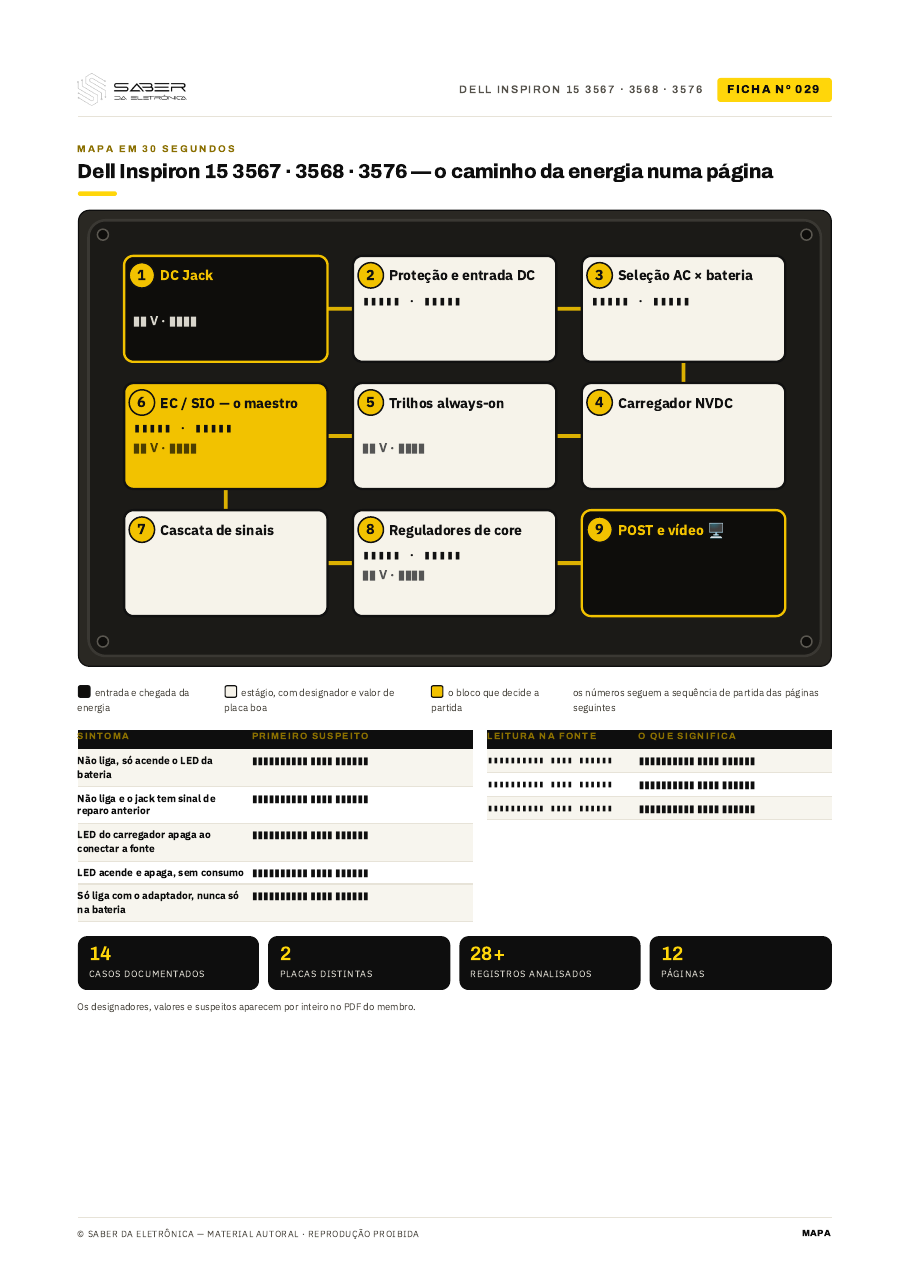

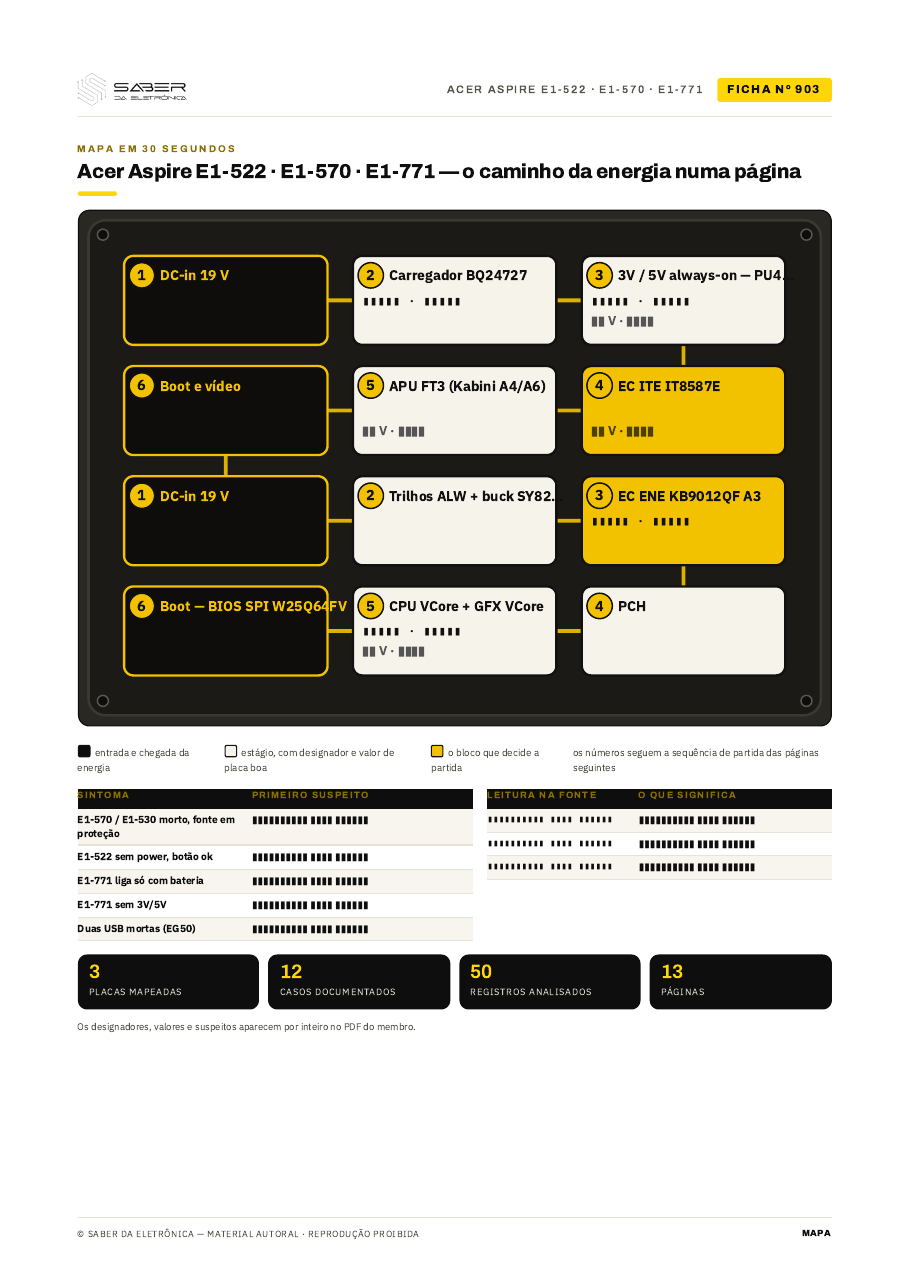

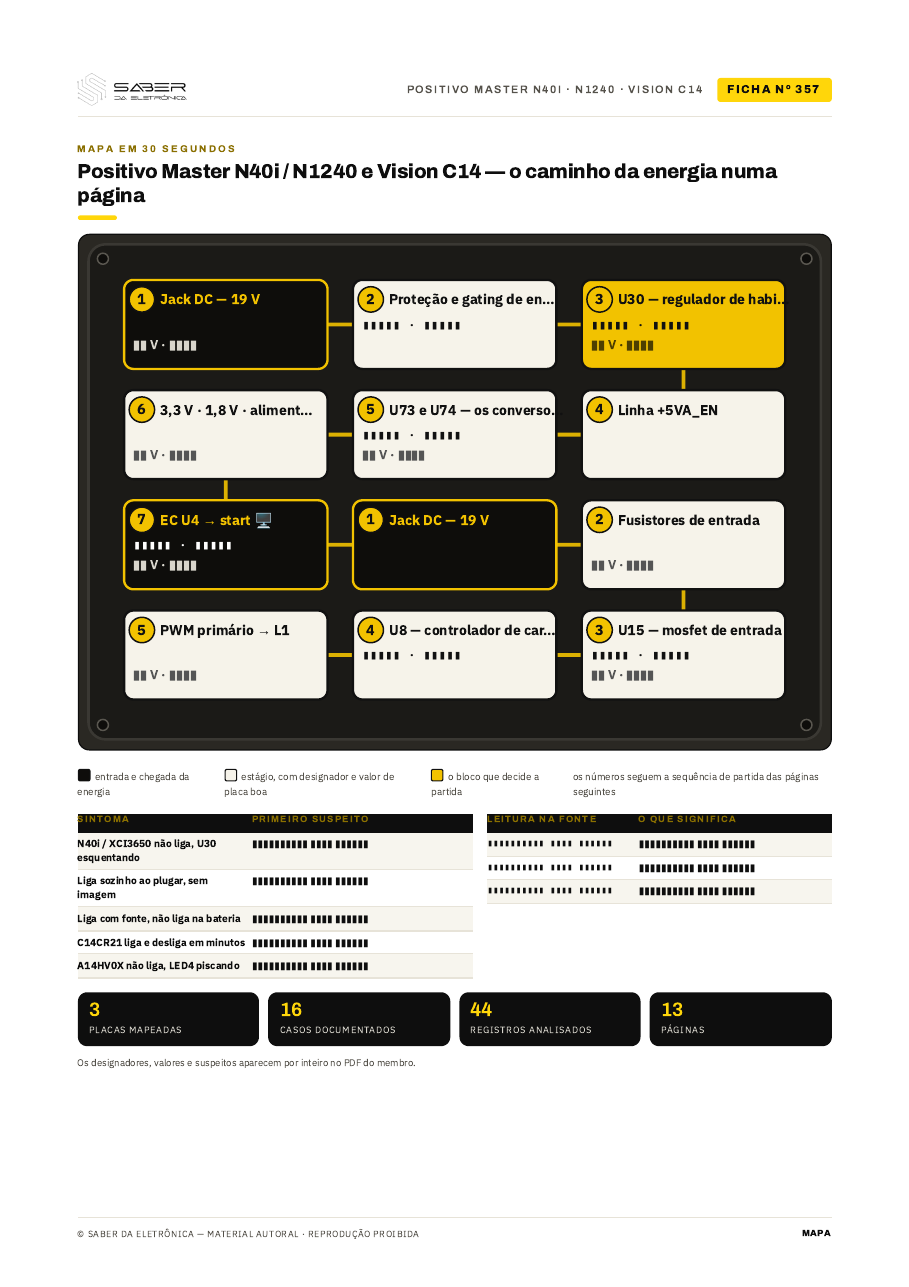

Nº 001 Família Lenovo IdeaPad S145 Placa: NM-C111 · NM-C121 · NM-C171 … PDF Nº 002 Lenovo IdeaPad 3 15IML05 (NM-C781) Placa: NM-C781 · NM-C821 · NM-D031 PDF Nº 003 Lenovo IdeaPad 320 (NM-B241/NM-B242) Placa: NM-B241 · NM-B242 · NM-B452 PDF Nº 005 Acer Aspire 3 A315-23 (Ryzen) Placa: DA0Z8EMB8C0 · DAZ8EMB18A0 PDF Nº 006 Acer Nitro 5 AN515-55, AN515-44 e AN515-56 Placa: LA-J871P · LA-K861P · LA-L051P … PDF Nº 007 Samsung Essentials E30 (NP350XAA) Placa: BA41-02639A · 48A PDF Nº 009 Dell Inspiron 3501/3505 + Vostro 3400/3500 Placa: LA-K032P · LA-K033P · LA-K034P … PDF Nº 010 Asus VivoBook X543MA / X543M Placa: X540MA PDF Nº 011 Positivo Motion Q232A / Q432A / Q464 PDF Nº 012 Família Multilaser Legacy Placa: Y116A PDF Nº 021 Lenovo IdeaPad 330 (15IKBR e irmãs) Placa: NM-B452 · NM-B241 · NM-B451 … PDF Nº 022 Lenovo IdeaPad Gaming 3-15IMH05 / Creator 5-15IMH05 Placa: NM-C871 PDF Nº 023 Lenovo IdeaPad 1/3 15IAU7 (geração atual) Placa: NM-E331 · NM-E341 PDF Nº 024 Lenovo IdeaPad 3i-15ITL6 / L3-15ITL6 Placa: NM-D473 · NM-D511 · NM-D471 … PDF Nº 025 Lenovo IdeaPad 3-15ALC6 / 14ALC6 (Ryzen) Placa: NM-D471 · NM-D521 PDF Nº 026 Acer Aspire ES1-572 Placa: LA-E061P · LA-D671P PDF Nº 027 Acer Aspire 5 (A515-54 / A515-55 / A515-56) Placa: DA0ZAWMB8D0 · 8E0 · LA-K091 … PDF Nº 028 Samsung NP270E4E · E5E · E5G · E5J · E5K (placas Lampard) Placa: BA41-02206A · BA41-02455A PDF Nº 029 Dell Inspiron 15 3567/3568/3576 Placa: 15341-1 PDF Nº 030 HP 246 G6 / 240 G6 Placa: DA0P1BMB6D0 · 6D1 · DA0P1DMB6D0 … PDF

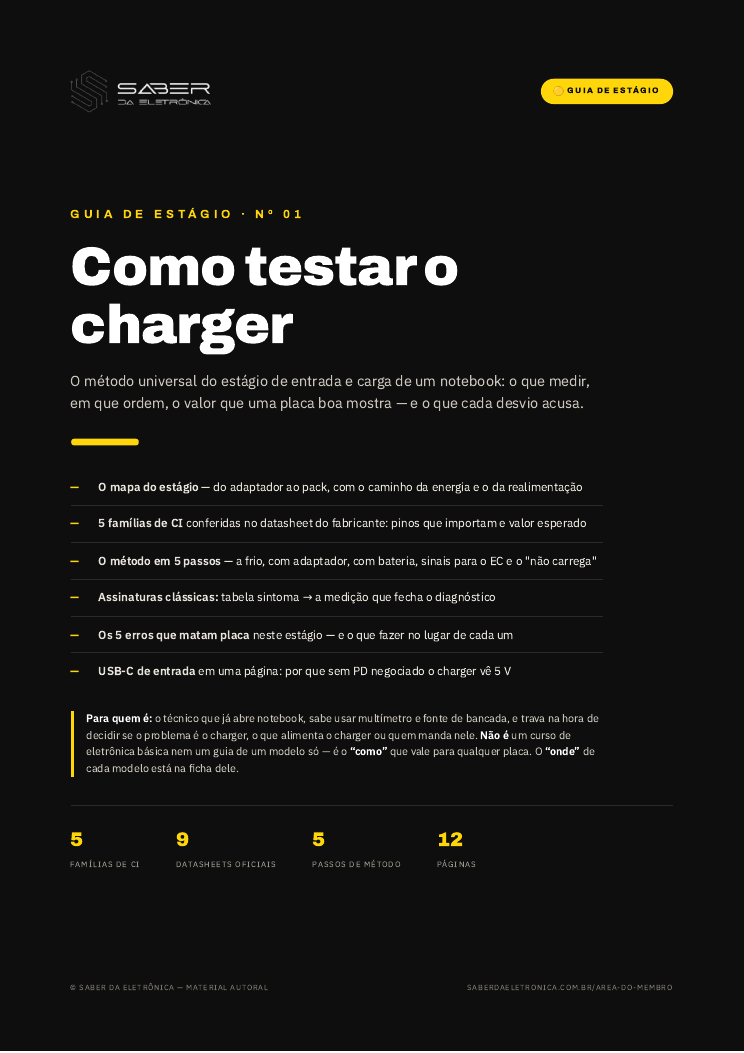

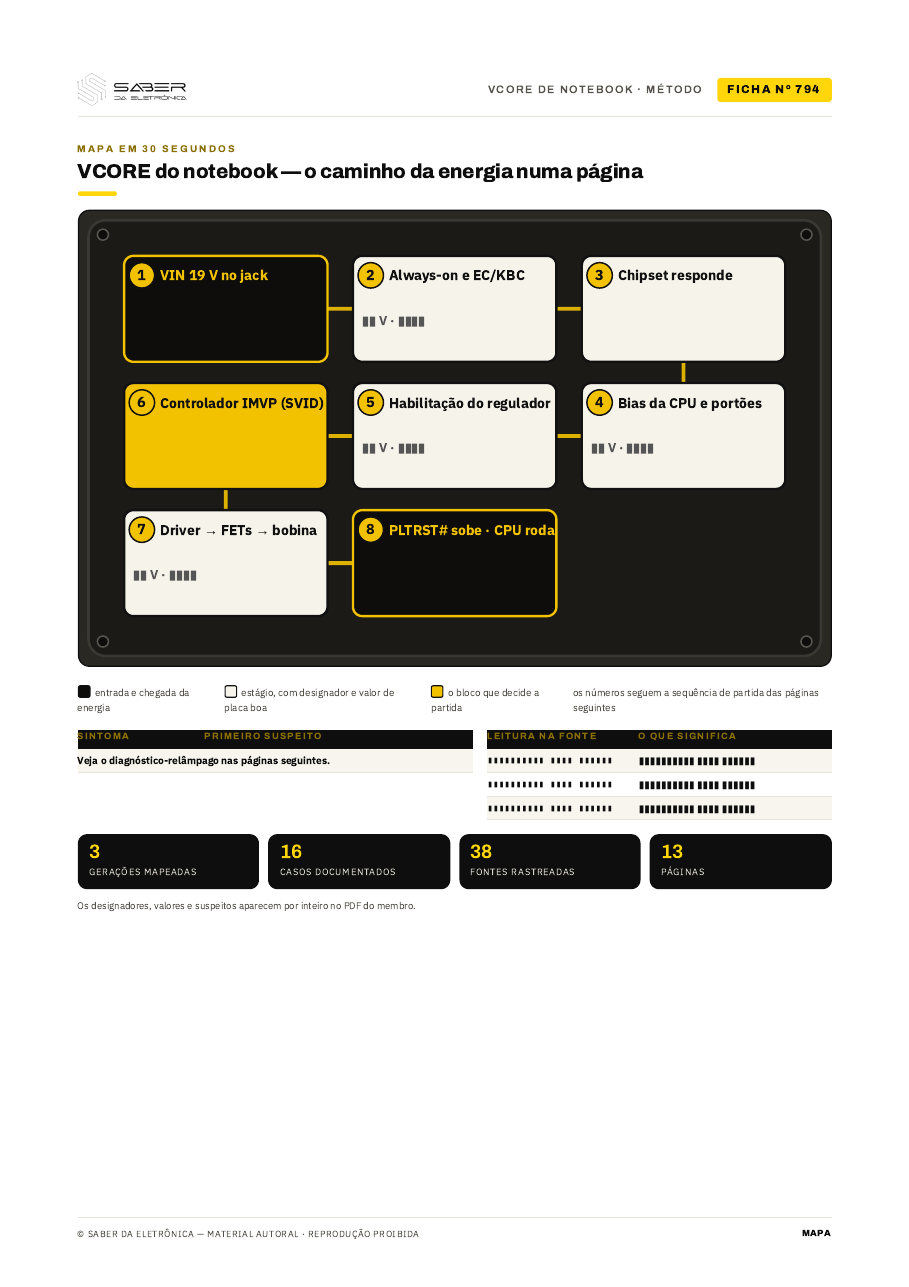

Guias de estágio e casos de bancadaComo medir cada estágio da placa: charger, VCORE, fontes, EC, USB-C.

Esquemas e boardviews de notebook

2.824 placas, com 2.681 esquemas e 1.798 boardviews. Busque pelo modelo ou pelo código da placa:

Lenovo 656Dell 514Acer 438HP 383Asus 370Toshiba 140Apple 62Samsung 55MSI 38Sony 38

Mais 16 marcas

Clevo 35Tongfang 19Xiaomi 15Fujitsu 11NEC 10LG 9Microsoft 9Huawei 7Haier 4Gateway 3Casper 2Grundig 2Aristo 1Google 1Hasee 1Thunderobot 1

Ver todos os esquemas de notebook →

Programas para abrir boardviewQual programa gratuito abre cada formato (.brd, .fz, .bdv, .cad…) e onde baixar.
Como abrir

Programas para abrir boardview

O esquema é PDF e abre em qualquer leitor de PDF. O boardview precisa de um programa próprio, instalado no computador. O FlexBV Free baixa aqui mesmo, sem cadastro. O OpenBoardView e o NexusBV também baixam aqui, para membro. Cada arquivo veio do site oficial do autor e tem o código SHA-256 para conferir. O Allegro X Free Viewer e o KiCad ficam com o link do site oficial.

Se for instalar um só: FlexBV Free. Abre todos os boardviews da biblioteca, menos os 114 arquivos .brd do Allegro (veja na tabela). Os boardviews em PDF de posicionamento abrem em qualquer leitor de PDF. No Windows, o NexusBV também abre o .brd do Allegro, segundo o autor.

FormatoNa bibliotecaPrograma gratuito que abre
.tvw566 arquivos · Gigabyte, Lenovo, NECFlexBV Free; também NexusBVO OpenBoardView não abre .tvw.
.bdv208 arquivos · Acer, Dell, Grundig, HP, Haier, Hasee, LG, Lenovo, ToshibaOpenBoardView ou FlexBV Free; também NexusBV
.cad594 arquivos · AMD, ASRock, Acer, Apple, Asus, Clevo, Dell, ECS, Gigabyte, HP, Huawei, Lenovo, MSI, Microsoft, Samsung, Tongfang, ToshibaOpenBoardView (versão 10 ou mais nova) ou FlexBV Free; também NexusBVÉ o formato GenCAD; versões do OpenBoardView anteriores à 10 não abrem.
.brd333 arquivos · Acer, Apple, Asus, Casper, Dell, Fujitsu, HP, Haier, LG, Lenovo, MSI, NEC, Sony, ToshibaOpenBoardView ou FlexBV Free; também NexusBV
.brd do Allegro114 arquivos · Acer, Dell, HP, Lenovo, Tongfang, ToshibaAllegro X Free Viewer (exige cadastro) ou KiCad 10 (sem cadastro); também NexusBV (versões 16 a 25 do Allegro)Tem a mesma extensão .brd, mas é o arquivo do programa de projeto Allegro. O OpenBoardView e o FlexBV Free não abrem.
.fz551 arquivos · ASRock, Acer, Asus, Dell, Gigabyte, HP, Huawei, Lenovo, PegatronFlexBV Free; também NexusBVO OpenBoardView só abre .fz com a "chave FZ" preenchida nas preferências; ela não vem com o programa.
.gr45 arquivos · Acer, Dell, XiaomiFlexBV Free ou OpenBoardView; também NexusBVÉ o mesmo formato de texto do .brd, com outra extensão. No OpenBoardView, arraste o arquivo para a janela; os nomes aparecem com "3%" na frente (3%C301 é o C301).
PDF de posicionamento376 arquivos · Acer, Apple, Asus, Biostar, Clevo, Colorful, Dell, ECS, Gigabyte, Huawei, Lenovo, Microsoft, NVIDIA, Tongfang, Toshiba, XiaomiQualquer leitor de PDF (não precisa de programa de boardview)Não é boardview interativo: é o desenho da placa com a posição e o nome de cada componente, sem mostrar as ligações entre os pontos. Para achar um componente, use a busca do leitor (Ctrl+F).

FlexBV Free

Windows 10/11, macOS e Linux · Gratuito, sem cadastro

Abre: .tvw, .bdv, .cad, .brd, .gr e .fz

No Windows, não precisa instalar: descompacte o .zip e abra o flexbv.exe. Depois, File → Open e escolha o boardview.

⬇ Baixar (Windows, versão 5.3162, 15 MB)

Também: macOS, 26 MB · Linux (.tar.gz), 13 MB

SHA-256 do arquivo de Windows: fbdc2da6ce71ee06ac86b237bca3d756e895e801d8defae04e8d0528beaf214c
Baixado do site oficial em 19/10/2026. Para conferir no Windows: abra o PowerShell na pasta do download e rode Get-FileHash .\flexbv-free-5.3162-win64.zip. O código tem de ser igual ao de cima.

SHA-256 dos arquivos de macOS e Linux

flexbv-free-5.3162-macos-universal.dmg
cafacc42612e827c0b6a6b2705bf10b8b7b4e0d844b540fc0e45b8de8786d7ef

flexbv-free-5.3162-linux-x86_64.tar.gz
de133b19c17370d0d3d494b1815d7964eeb38ff67efba9d849e65c1a468f2d24

No macOS: shasum -a 256 arquivo; no Linux: sha256sum arquivo.

FlexBV Free © Paul L Daniels (pldaniels.com). Gratuito para uso pessoal e comercial; a licença do autor (LICENCE.txt, dentro do pacote) permite repassar o programa sem alteração e de graça, por isso este download não pede login.
Site do autor (pldaniels.com/flexbv5) ↗

OpenBoardView

Windows, macOS e Linux · Gratuito, código aberto, sem cadastro

Abre: .bdv, .brd, .cad e .gr

No Windows, não precisa instalar: descompacte o .zip e rode o openboardview.exe. Arraste o boardview para a janela.

⬇ Baixar (Windows, versão 10.0.0, 9,9 MB)

Também: macOS, 1,9 MB · Linux (.deb), 1,6 MB

SHA-256 do arquivo de Windows: 8fa420c325d05b6a032a8324438ff74950783f32a37c862224047445ad2f9c1f
Baixado do site oficial em 19/10/2026. Para conferir no Windows: abra o PowerShell na pasta do download e rode Get-FileHash .\openboardview-10.0.0-win32.zip. O código tem de ser igual ao de cima.

SHA-256 dos arquivos de macOS e Linux

OpenBoardView-10.0.0-Darwin.dmg
236730f93853383e3df8dc451752ae33dbf39d31467f4a696137e8b78f473e7b

openboardview_10.0.0-1_amd64.deb
c00f7baa777a3953010bbff950479a837eb39629c5222d03e607567c76eef08b

No macOS: shasum -a 256 arquivo; no Linux: sha256sum arquivo.

OpenBoardView © 2016 Chloridite e colaboradores do OpenBoardView, código aberto com licença MIT. Texto da licença (LICENSE). O .zip do Windows traz também o SumatraPDF, leitor de PDF de outro autor (licença GPLv3, código em github.com/sumatrapdfreader/sumatrapdf).
Site do autor (github.com/OpenBoardView) ↗

Allegro X Free Viewer (Cadence)

Windows · Gratuito, mas exige preencher um cadastro no site da Cadence para liberar o download

Abre: .brd do Allegro

Depois de instalar, abra o visualizador e use File → Open no arquivo .brd.

O download só sai depois do cadastro no site da Cadence; por isso o botão leva para lá.

Baixar no site oficial (cadence.com) ↗

KiCad 10

Windows, macOS e Linux · Gratuito, código aberto, sem cadastro

Abre: .brd do Allegro (versões 16 a 23)

É um programa de projeto de placas, maior que um visualizador. No editor de placas (PCB), use Arquivo → Importar e escolha o .brd.

O instalador do Windows tem quase 1 GB (versão 10.0.7, 969 MB); baixe direto do site oficial.

Baixar no site oficial (kicad.org) ↗

NexusBV 0.9

Windows 10/11 · Gratuito, sem cadastro (o autor aceita doação)

Abre: .tvw, .bdv, .cad (GenCAD e Fabmaster), .brd (Toptest, Landrex, Mentor e Allegro 16 a 25), .fz, .gr, .bv, .bvr, .asc, .cae, .cst, .f2b, .faz, .pcb (XZZ) e .a3p, pela lista do autor

Não precisa instalar: descompacte o .zip numa pasta e abra o NexusBV.exe. Se o Windows bloquear, clique com o botão direito no NexusBV.exe, Propriedades, marque "Desbloquear" (orientação do autor). Também abre o PDF do esquema junto da placa.

⬇ Baixar (Windows, versão 0.9, 8,9 MB)

SHA-256 do arquivo de Windows: 644ce76cbc573be573b90ef9f205135165fcc6d554e3cd2137af8d8192b8dfa8
Baixado do site oficial em 19/10/2026. Para conferir no Windows: abra o PowerShell na pasta do download e rode Get-FileHash .\NexusBV-0.9.zip. O código tem de ser igual ao de cima.

Autor: desenvolvedor independente que assina "Nexus" (comunidade NexusBV). As novidades saem no site dele e no tópico do fórum Win-Raid.
Site do autor (nexusbv.net) ↗ · Tópico no Win-Raid ↗

Opção paga, só se quiser tudo num programa: o FlexBV Professional (US$ 150, licença sem mensalidade) também abre o .brd do Allegro (o fabricante ainda chama esse suporte de beta). Para a biblioteca, os gratuitos acima bastam.
