🟡 Ficha de Reparo · Nº 001 · Notebooks

Família Lenovo IdeaPad S145 — Ficha de Reparo da placa

Dossiê técnico de 11 páginas: diagrama de blocos, sequência de energização, mapa de medições documentadas e os defeitos que a comunidade mundial já resolveu — cada fato com fonte.

⬇ Baixar esta ficha — PDF de 11 páginas Ver todas as fichas com busca →
Capa da Ficha de Reparo Nº 001: Família Lenovo IdeaPad S145 — Ficha de Reparo da placa
Capa da ficha Nº 001
O que vem no PDF

A capa mostra o que a ficha cobre

As outras 10 páginas trazem o diagrama de blocos, a sequência de energização, as medições e os casos, cada um com a medição que fechou o diagnóstico.

  • 11 páginas
  • Notebooks
  • Placa: NM-C111 · NM-C121 · NM-C171 · NM-C511 · NM-C561 · NM-C711
⬇ Baixar esta ficha

Ficha de reparo Família Lenovo IdeaPad S145: um dossiê de 11 páginas para quem tem esta placa na bancada — diagrama de blocos, sequência de energização e mapa de medições, mais 12 casos reais documentados pela comunidade (6 com a receita que fechou).

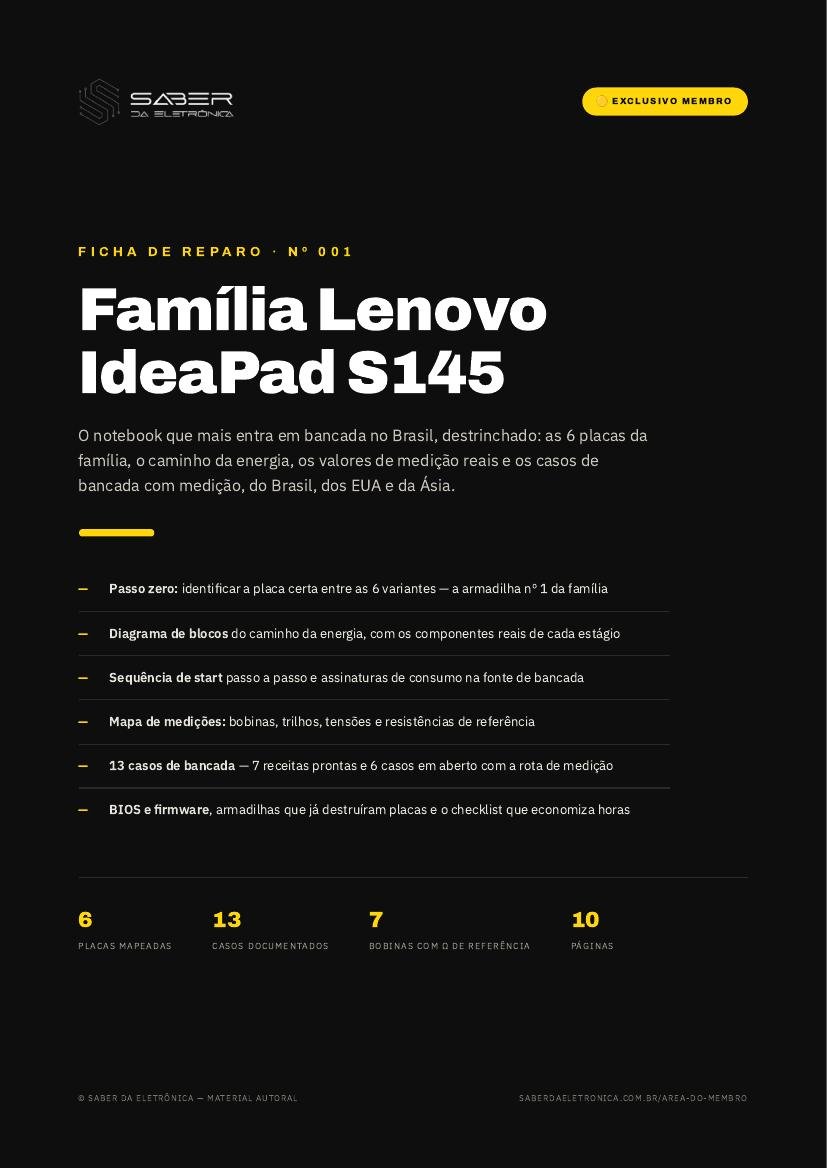

Família Lenovo IdeaPad S145 — Ficha de Reparo da placa

A capa do dossiê real — 11 páginas de bancada, sem enrolação.

Mapa em 30 segundos da ficha Família Lenovo IdeaPad S145: os estágios da placa na ordem da partida, com os sintomas e os primeiros suspeitos

O mapa em 30 segundos abre a ficha: os designadores, valores e suspeitos aparecem por inteiro no PDF do membro.

12casos documentados
6com receita que fechou
11páginas

O que tem dentro deste dossiê

  • Mapa de variantes da placa — qual versão está dentro do SEU aparelho e o que muda entre elas.
  • Diagrama de blocos da arquitetura — como os circuitos conversam.
  • Sequência de energização — o caminho que a placa percorre para ligar, e onde ele costuma quebrar.
  • Mapa de medições com valores documentados — ponto a ponto, com referência de placa boa.
  • 12 casos reais da comunidade mundial — os resolvidos com a receita que fechou e os em aberto, com o que medir antes de trocar.
  • BIOS/firmware por placa — arquivos, tamanhos e as armadilhas que já custaram placas.
  • Checklist final de bancada — o que confirmar antes de fechar o aparelho.

Defeitos documentados no reparo da Família Lenovo IdeaPad S145

Os casos que a comunidade registrou nesta placa. No dossiê, cada um vem com a medição feita, o componente encontrado e a fonte numerada:

  • Morto, sem sinal ACOK (NM-C111) RESOLVIDO
  • LED piscando, sem 5 V (C111 e C121) RESOLVIDO
  • Pisca 12×, standby normal, nada esquenta (NM-C711) RESOLVIDO
  • Curto na linha V20B+ (NM-C121) RESOLVIDO
  • Não carrega, bateria “255%” (NM-C121) RESOLVIDO
  • LED piscando pós-atualização (NM-C121) RESOLVIDO
  • 3V/5V alteradas + LV5083A fervendo (NM-C111)
  • Liga e desliga em ~5 s, PCH morno (NM-C121)
  • Funciona 20 s e desliga — spike no VCore (C121)
  • Não liga após instalar SSD M.2 (NM-C711)
  • Curtos múltiplos no PWM RT3662AC
  • Entra no menu da BIOS toda vez (NM-C111)
Caso de amostra — direto do dossiê

Morto, sem sinal ACOK (NM-C111)

O caso, como a comunidade documentou
Medição: ACDET = 2,0 V (precisa > 2,4 V); PR302/PR310 em 0 V; RE42 sem os 3,3 V. Culpado: MOSFET PQ312 em curto (S-D 2 Ω). A troca restaurou a partida. O BQ24780S tinha sido trocado antes, à toa. Lição: Depois do reparo, a placa ficou em 50 mA com LED piscando → regravar a BIOS. Um defeito de hardware pode esconder um segundo, de firmware. RESOLVIDO

Este é 1 dos 12 casos do dossiê — os outros estão no PDF completo, cada um com fonte.

Fontes e verificações

Material autoral, com casos documentados por técnicos de vários países. Cada afirmação técnica traz a fonte numerada no PDF, e a seção “Verificações antes do reparo” lista o que conferir na sua placa antes de trocar qualquer componente.

Para quem é esta ficha de reparo da Família Lenovo IdeaPad S145

Para o técnico de notebook que recebe esta placa com “não liga”, “não carrega” ou “liga e desliga” e precisa saber onde encostar a ponta de prova antes de trocar qualquer componente.

Como usar na bancada: comece pela sequência de energização e confirme, na ordem, cada tensão do mapa de medições. O ponto em que o valor some ou foge da referência é o estágio do defeito — e os casos documentados mostram o que a comunidade encontrou exatamente ali.

A ficha sai carimbada com o e-mail do assinante, e as fichas novas do acervo entram no plano sem custo extra. Se o seu modelo ainda não está aqui, o membro pode pedir a ficha dele.

A ficha completa sai em PDF, carimbada no nome de quem baixa

11 páginas, com o diagrama, as medições e os casos. Se o seu modelo não estiver entre as 987 fichas, quem assina pede a que falta.
