Curso de reparo de placas de notebook

No fim deste módulo, você reconhece e testa cada componente na placa, lê um divisor resistivo e o gate de um MOSFET no esquema, acha o defeito pela queda de tensão e monta a bancada para energizar uma placa com segurança, com inspeção visual, fonte ajustável e solda SMD.

1. 03Aula 3: Arquiteturas das placas de notebook: quatro gerações na bancadaPonte norte/sul, PCH, processador BGA e PCH integrado; como identificar chip de vídeo e DDR3 × DDR3L.20 minAssistirAssistida

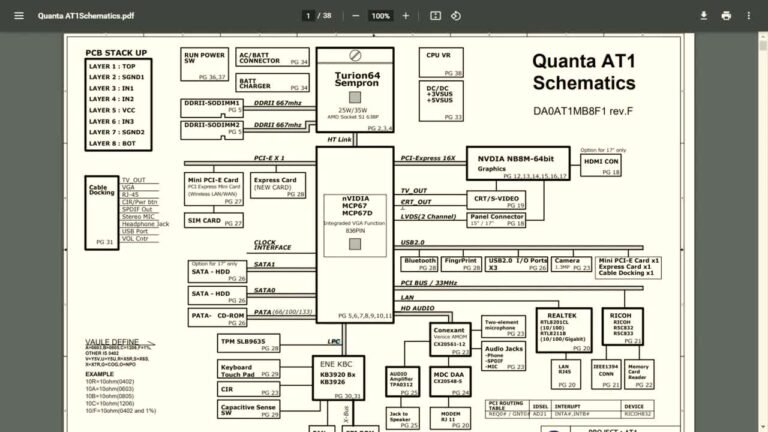

2. 04Aula 4: Diagrama em blocos: quem conversa com quem na placaLeitura do diagrama em blocos de quatro placas reais: CPU, memória, vídeo, PCH e Super I/O.11 minAssistirAssistida

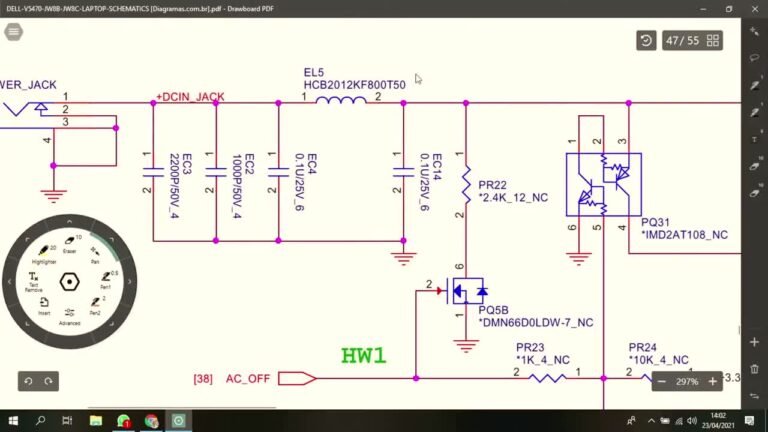

3. 05Aula 5: Resistores na placa: o divisor resistivo e a medição que enganaResolver o divisor de cabeça, o que acontece no gate se um resistor abrir e por que medir na placa engana.16 minAssistirAssistida
4. 06Aula 6: Capacitores: fuga, ESR e por que a linha inteira acusa curtoTipos e polaridade, ESR nas fontes chaveadas e a injeção de tensão para achar o capacitor que esquenta.18 minAssistirAssistida
5. 07Aula 7: Indutor: teste a frio e o filtro da fonte chaveadaPor que um lado da bobina tem PWM e o outro tensão contínua; indutor aberto na linha do touchpad.10 minAssistirAssistida
6. 08Aula 8: Diodo: escala de diodo e o circuito da pilha do CMOSAchar o diodo pela serigrafia, valores esperados no teste e o diodo que poupa a pilha do CMOS.10 minAssistirAssistida

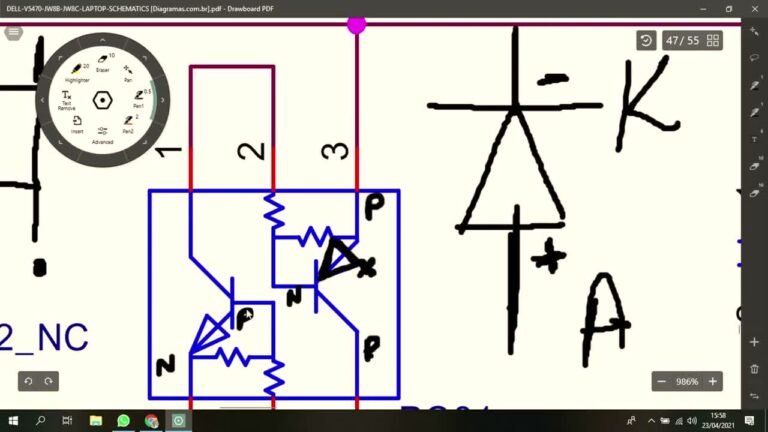

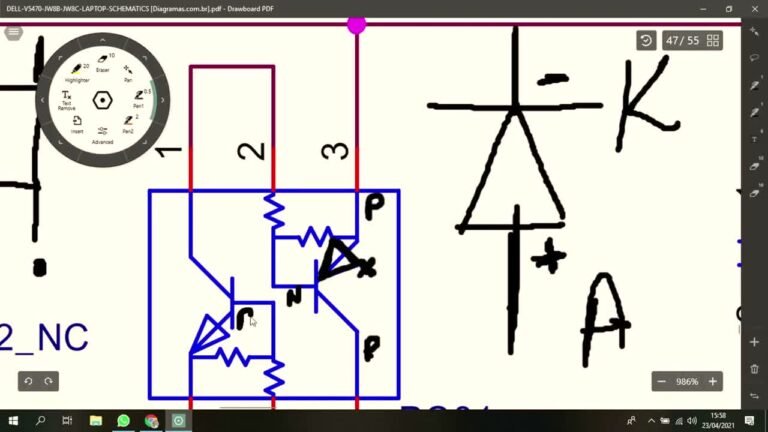

7. 09Aula 9: Transistor bipolar como chave: NPN, PNP e o caminho até o gateLer NPN × PNP pelo desenho, corte e saturação, e dois transistores encadeados até os 19 V do gate.13 minAssistirAssistida

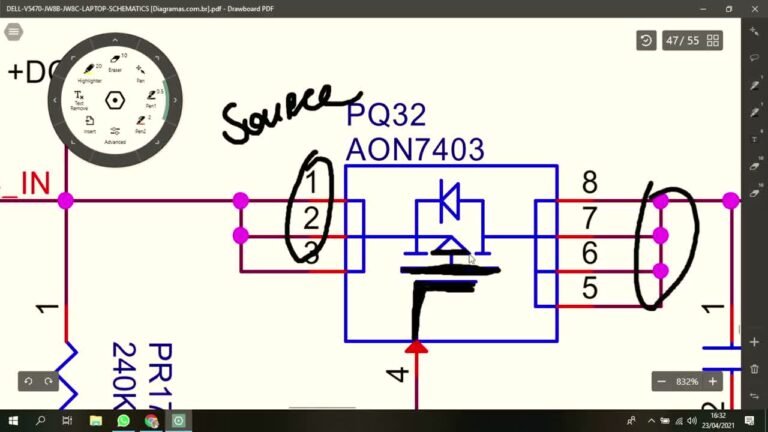

8. 10Aula 10: MOSFET: canal N e canal P, teste a frio e a proteção de entradaIdentificar, testar com pulso no gate, o MOSFET que protege a entrada e o que separa bateria de fonte.16 minAssistirAssistida

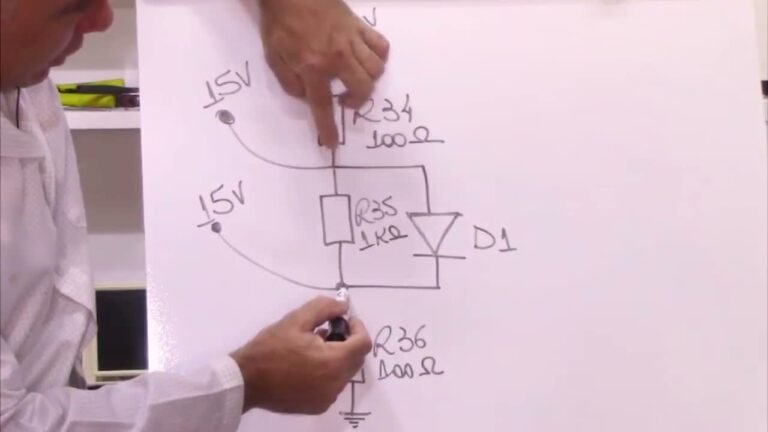

9. 11Aula 11: Análise de circuitos: achar o defeito pela queda de tensãoMalhas em série e série-paralelo por proporção, defeitos de resistor e diodo, transistor bipolar como chave e amplificador.37 minAssistirAssistida

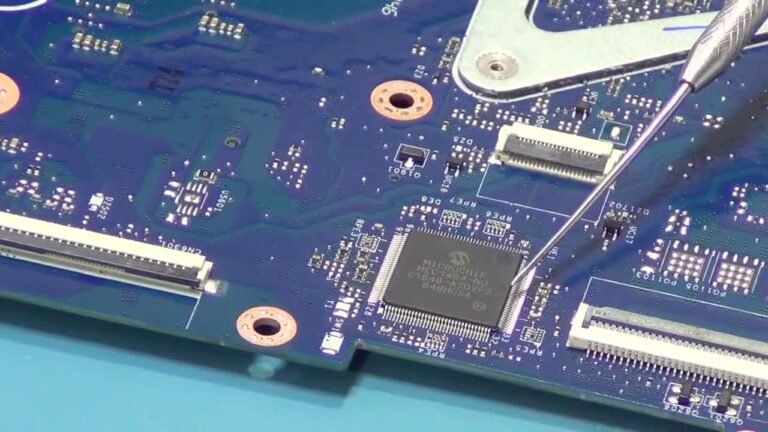

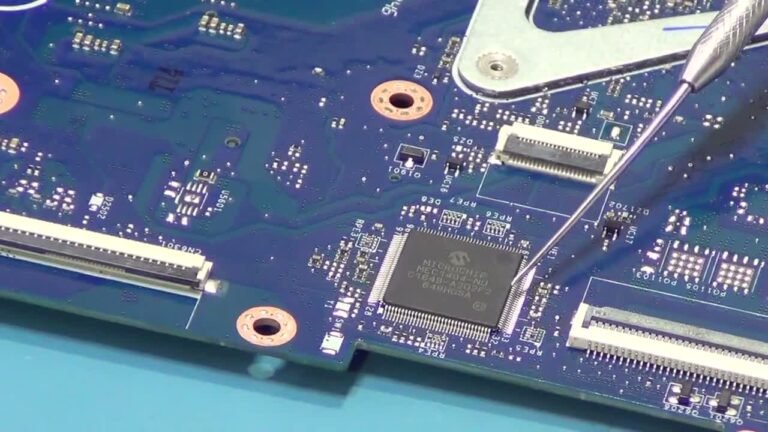

10. 12Aula 12: Componentes típicos da placa: áudio, rede, cristais e Super I/OO que toda placa tem, onde medir o cristal e a diferença entre tirar a bobina e abrir o jumper.7 minAssistirAssistida

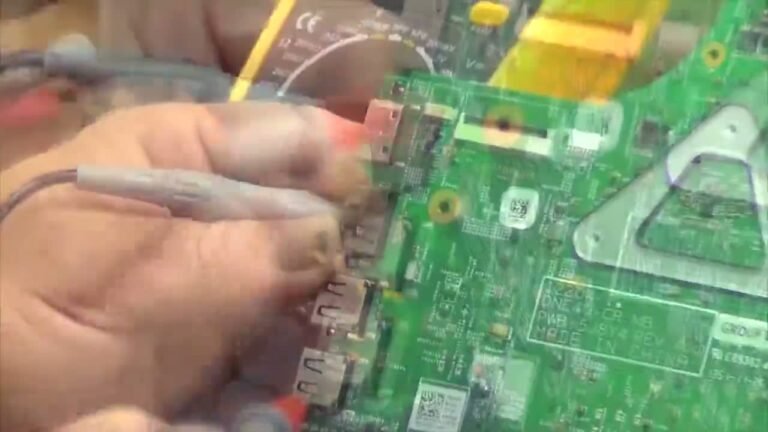

11. 13Aula 13: Preparando a bancada: placa nua, fonte ajustável, cabos e o circuito de entradaTirar periféricos, limitar corrente, montar cabos por marca, achar positivo e terra pela continuidade e ler os MOSFETs de entrada.21 minAssistirAssistida
12. 14Aula 14: Bancada e ferramentas: inspeção visual, fonte ajustável, fusíveis e solda SMDO que olhar antes de medir, a medição rápida de fusíveis e indutores e o erro de solda que estraga a placa.7 minAssistirAssistida

No fim deste módulo, você pega uma placa que não liga nada e percorre, na ordem, entrada, proteção e charger, 3,3 V/5 V, BIOS, Super I/O e PCH, sabendo onde medir e onde injetar tensão.

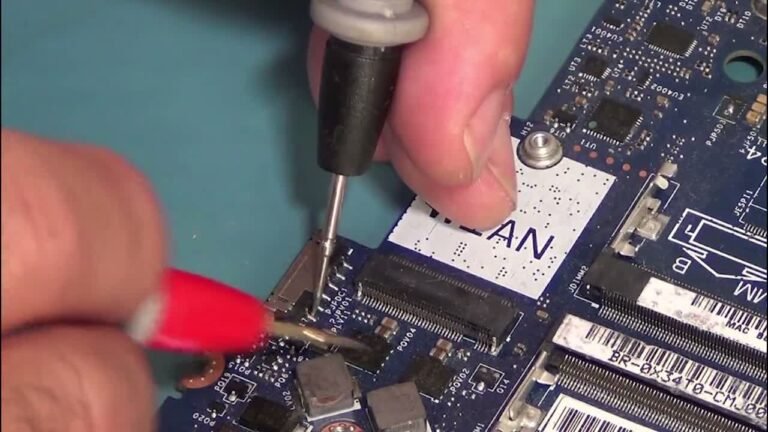

1. 15Aula 15: Etapa 1 — Fonte e conector de entrada: onde medir os 19 VPlaca nua, os MOSFETs de entrada pela continuidade, o pino do PSID e o que olhar quando os 19 V não chegam.9 minAssistirAssistida

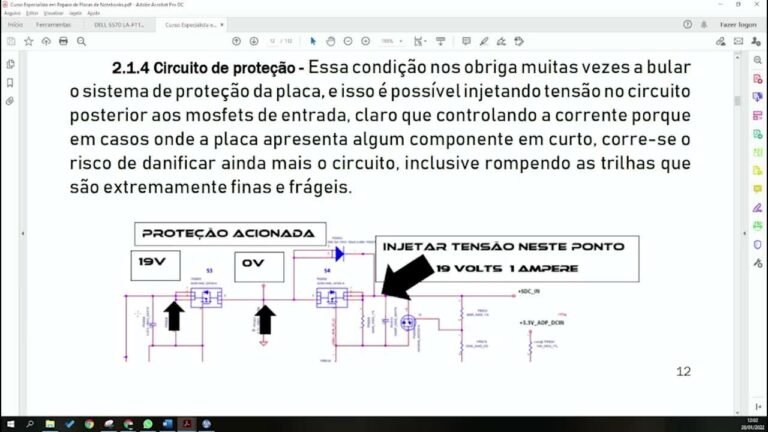

2. 16Aula 16: Etapa 2 — Charger e proteção: onde injetar tensãoQuem controla o gate do MOSFET de proteção, o sinal ACOK e o ponto certo para injetar tensão com a proteção armada.9 minAssistirAssistida

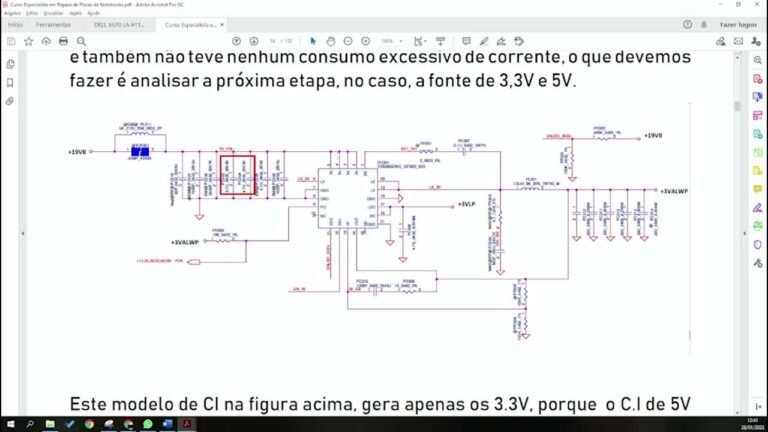

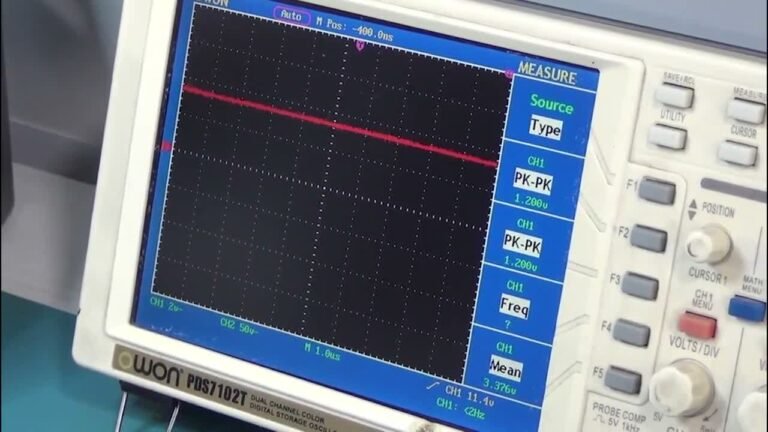

3. 17Aula 17: Etapa 3 — Fontes de 3,3 V e 5 V: enables, LDO e power goodVIN, os dois enables, o PWM na bobina, a tensão do LDO e o power good medidos no osciloscópio.7 minAssistirAssistida
4. 18Aula 18: Etapa 4 — BIOS e Super I/O: os oito pinos da BIOS e o caminho do botão powerMedir a BIOS pino a pino, ligar a placa pelo conector do botão e a troca de sinais entre Super I/O e PCH.21 minAssistirAssistida
5. 19Aula 19: Etapa 5 — A PCH e o resumo do roteiro que resolve a maioria das placasAmarra as etapas, aprofunda a região ME da BIOS e separa 'não liga' de 'liga e desliga'.11 minAssistirAssistida

No fim deste módulo, você lê o circuito de entrada de uma placa moderna MOSFET por MOSFET, entende o charger que entrega +19VB de 14 V e sabe onde o ponto de injeção mudou de lugar.

1. 20Aula 20: Circuito RTC: a pilha do CMOS e o sinal RTC_DETECTO diodo que corta quando os 3 V chegam e por que placa sem pilha apita ou nem liga.7 minAssistirAssistida
2. 21Aula 21: Comutador de bateria: o charger como conversor que gera o +19VBDo DCIN ao +19VB com medição em cada gate e bobina, e onde injetar tensão nessa arquitetura.22 minAssistirAssistida

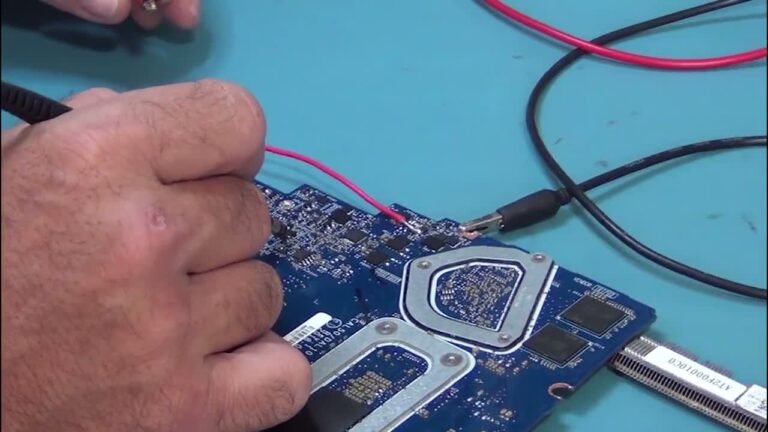

3. 22Aula 22: Circuito PSID: como a placa reconhece a fonte originalO caminho do sinal no esquema e a diferença entre fonte de bancada e fonte original no osciloscópio.8 minAssistirAssistida

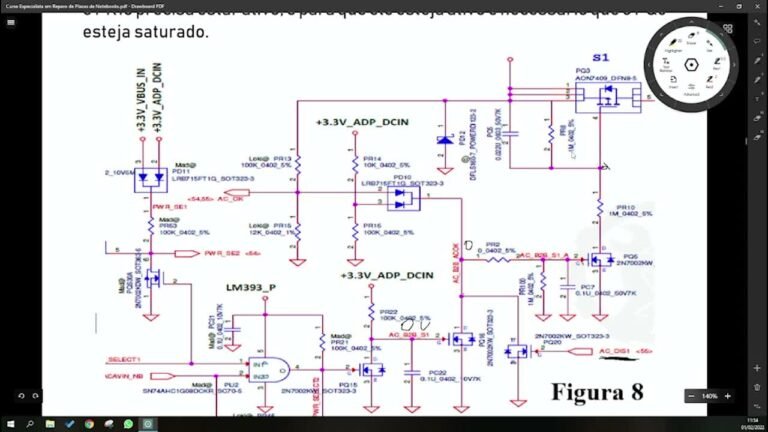

4. 23Aula 23: Entrada e proteção, parte 1: o primeiro MOSFET, AC_OK e a porta lógicaAs duas malhas que armam a proteção e como o Power Select do Super I/O derruba o enable dos 3 V.17 minAssistirAssistida

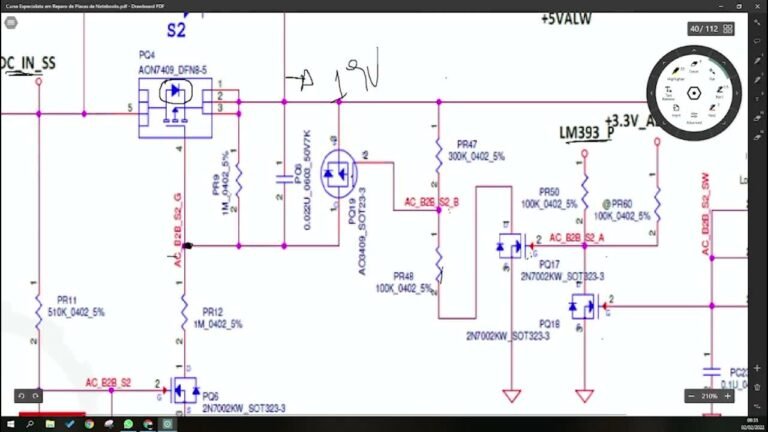

5. 24Aula 24: Entrada e proteção, parte 2: o segundo MOSFET e o componente que não está na placa8 minAssistirAssistida

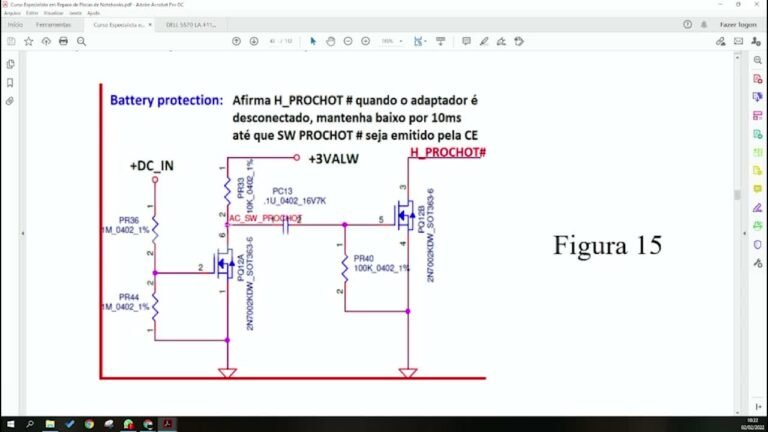

6. 25Aula 25: Proteção entre bateria e fonte: o PROCHOTPor que não tirar a bateria com o carregador ligado e o que o sinal PROCHOT faz de verdade.6 minAssistirAssistida

No fim deste módulo, você segue a sequência de start passo a passo no esquema, mede do fim para o começo e resolve BIOS, região ME e firmware de Super I/O.

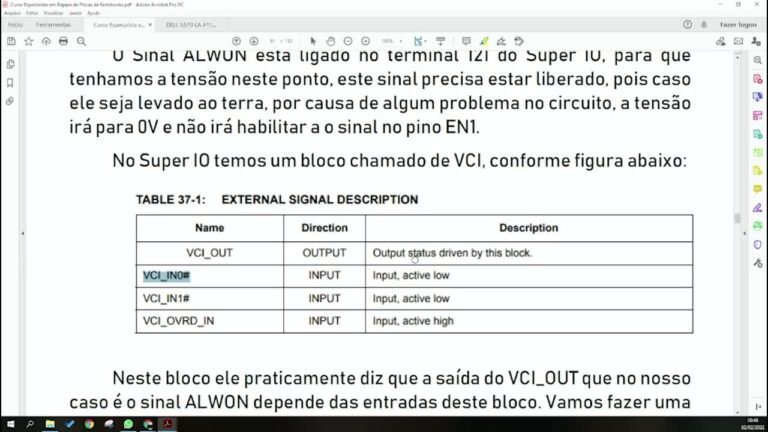

1. 26Aula 26: O controlador de 3 V e 5 V por dentro e o bloco VCI do Super I/OAlimentação, enables, boost, feedback e LDO do SY8286; como o Super I/O libera ou bloqueia o enable.23 minAssistirAssistida

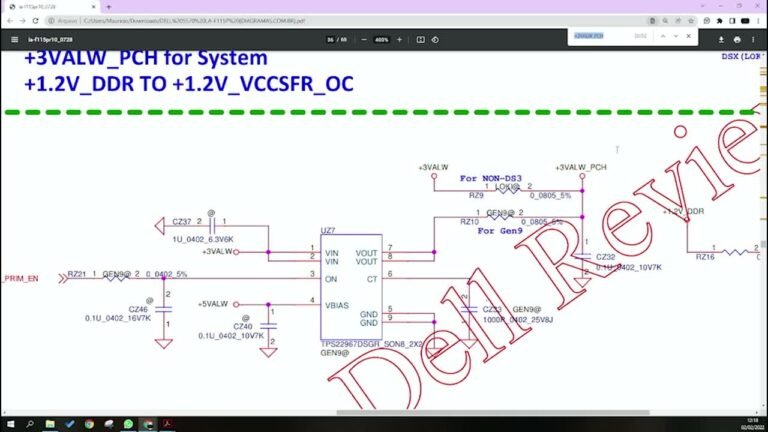

2. 27Aula 27: +3VS e +5VS: o sinal SLP_SUS e o esquema que erraProvar pela tabela de estados que o esquema está errado e comparar duas placas do mesmo modelo.11 minAssistirAssistida

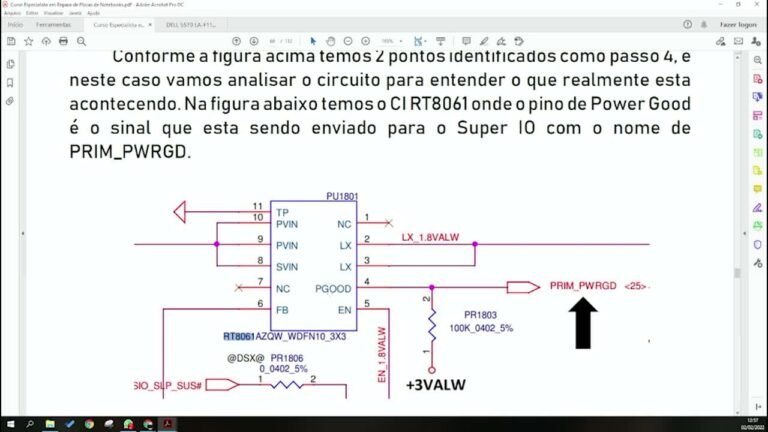

3. 28Aula 28: A tensão da PCH, PRIM_PWRGD e RSMRSTSolda fria em BGA como falha intermitente, leitura de coordenada de BGA e o reset que não pode ficar ativo.10 minAssistirAssistida

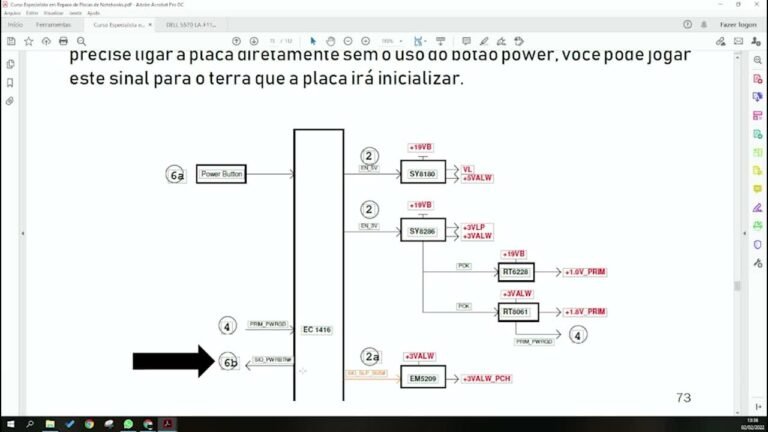

4. 29Aula 29: Botão power e a regra de medir do fim para o começoO sinal POWER_SW até o Super I/O, ligar a placa pelo conector e começar a medição pelo passo 13.7 minAssistirAssistida
5. 30Aula 30: BIOS: arquivo, programadora e região METamanhos e tensões de BIOS, as três formas de conseguir o arquivo e os sintomas de região ME corrompida.19 minAssistirAssistida
6. 31Aula 31: Super I/O: quando e como gravar o firmwareQuais modelos são graváveis, por que o mesmo chip de outra placa não serve e a gravação pelo conector do teclado.8 minAssistirAssistida

No fim deste módulo, você diagnostica 'liga e desliga': sabe qual fonte deve existir em cada estado, acha a bobina no esquema, separa fonte de carga pelo jumper e reconhece tensão errada por ESR.

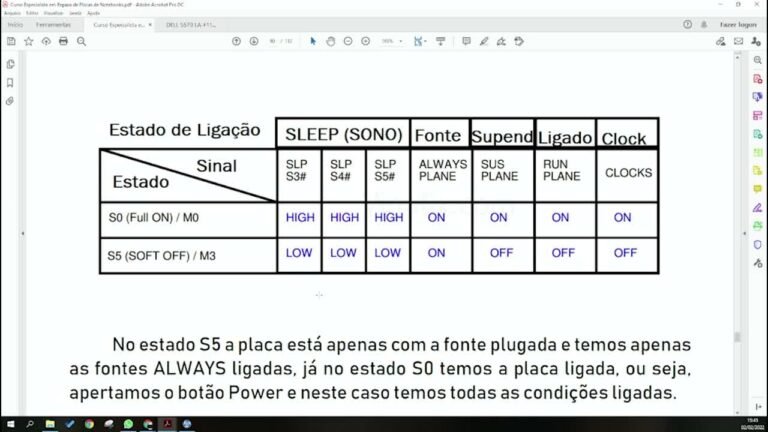

1. 32Aula 32: Estados das fontes: S0, S3, S4, S5 e o que interessa na bancadaAlways, SUS, Run e clock: o que está ligado em cada estado.5 minAssistirAssistida

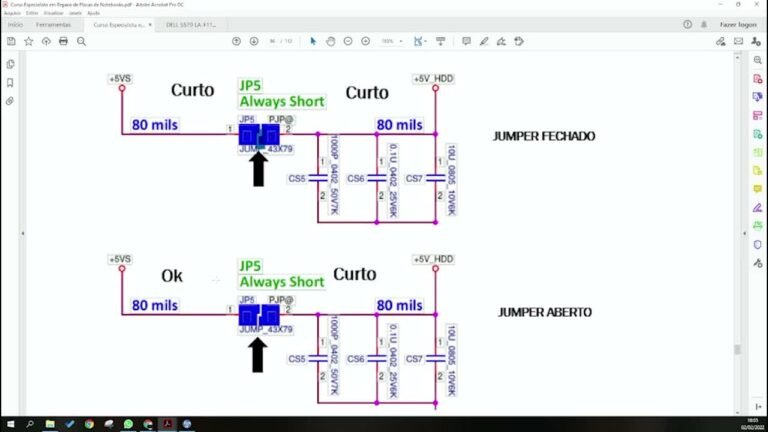

2. 33Aula 33: Fontes transferidas, jumpers e a medição do cristalPor que as transferidas são as primeiras suspeitas, como abrir o jumper para isolar o curto e medir o clock de 24 MHz.7 minAssistirAssistida

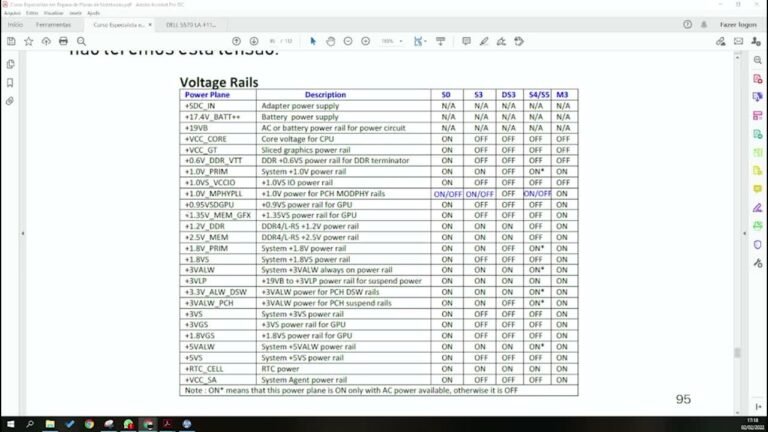

3. 34Aula 34: A tabela de tensões do esquemaValor e estado de cada fonte, por que VCORE não tem valor fixo e a tensão de terminação da memória.5 minAssistirAssistida

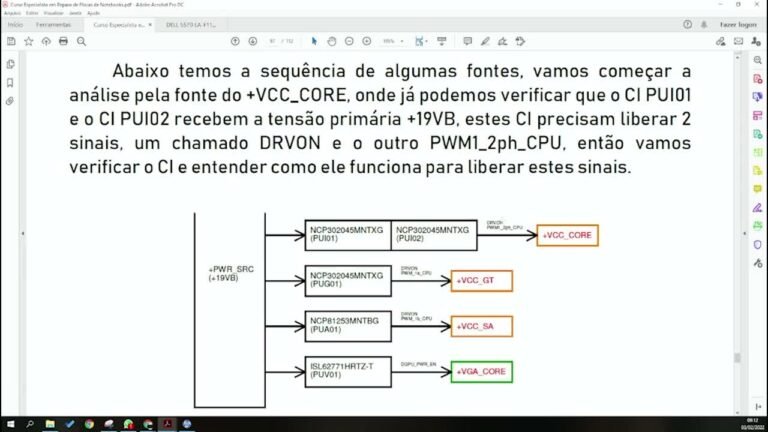

4. 35Aula 35: Sequência das fontes, parte 1: o caminho até o VCC CoreO diagrama das fontes por cor e a etapa que ele esconde entre os dois CIs do VCORE.6 minAssistirAssistida

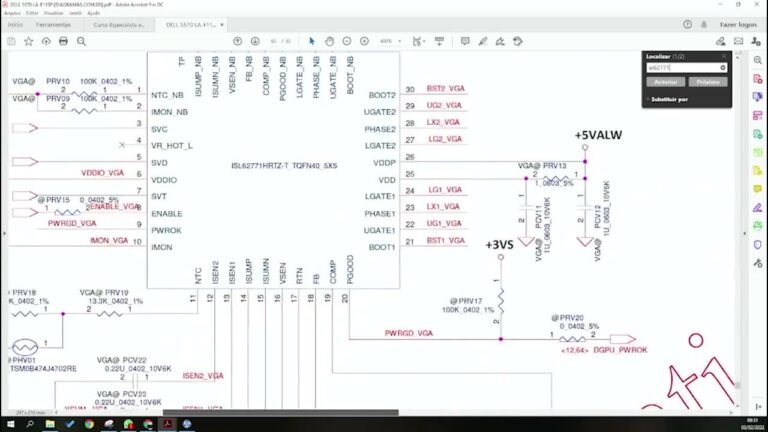

5. 36Aula 36: Sequência das fontes, parte 2: GPU Core e os erros do diagramaDois erros no diagrama do fabricante, um deles provado na medição, e para que servem os jumpers no esquema.7 minAssistirAssistida

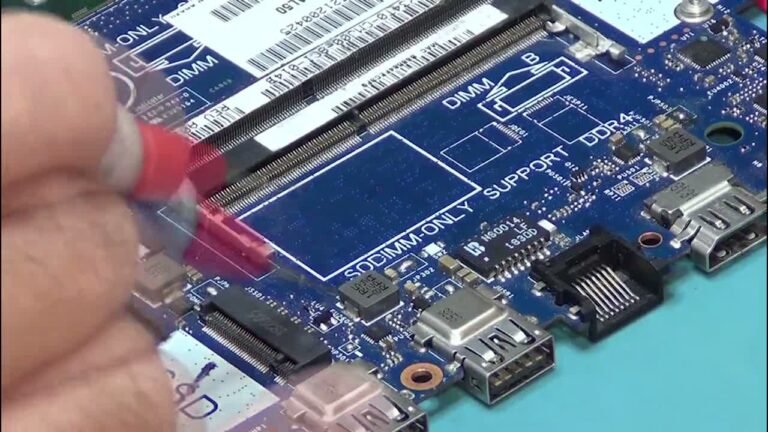

6. 37Aula 37: Fontes secundárias: o procedimento para 'liga e desliga'Multímetro em cada bobina no start, fonte ou carga pelo jumper, PWM × tensão contínua e capacitor com ESR alta.9 minAssistirAssistida

No fim deste módulo, você tem as regras de bolso do diagnóstico rápido e um fluxograma para seguir com a placa na mão.

1. 38Aula 38: Diagnóstico rápido: regras de bolso e defeitos de série19 minAssistirAssistida

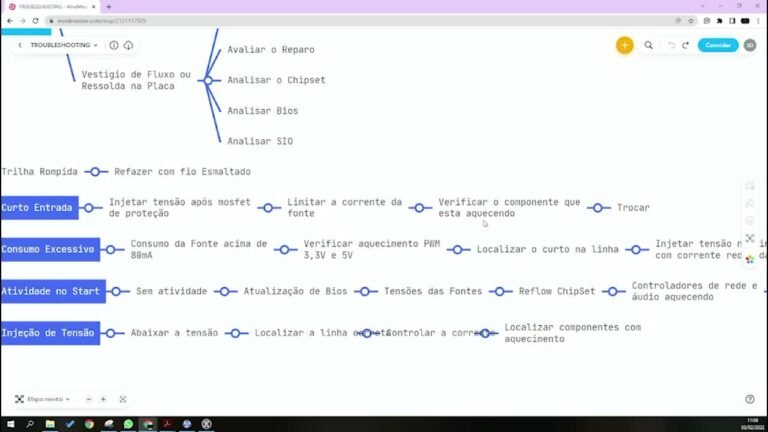

2. 39Aula 39: O fluxograma de diagnóstico para deixar na bancadaTrilha rompida, consumo acima de 80 mA e placa sem atividade: o que checar em cada ramo.7 minAssistirAssistida

No fim deste módulo, você vê o método inteiro aplicado em placas reais, do curto simples na entrada ao reparo com vários defeitos, incluindo a conta de quando vale consertar.

1. 40Aula 40: Caso Acer (1/2): fonte de bancada, leitura do curto e desmontagem do notebookEscolher o plug, limitar em 0,5 A, ler o curto pela queda de tensão e desmontar sem quebrar travas. Aula opcional.24 minAssistirAssistida

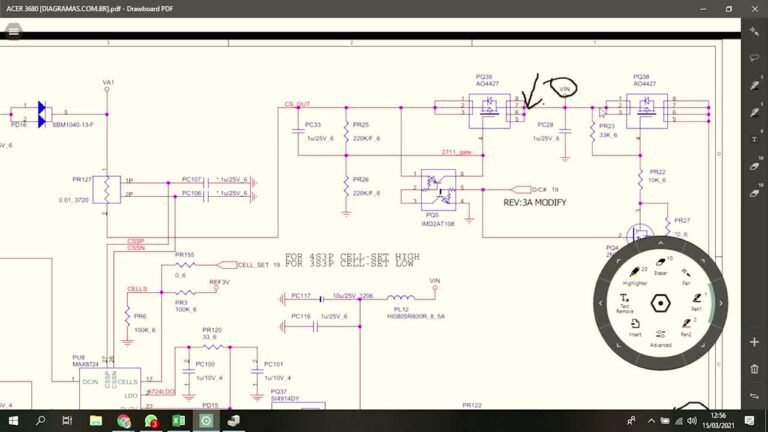

2. 41Aula 41: Caso Acer (2/2): o curto na entrada, do esquema à placa dando vídeoPlaca nua, arquitetura antiga no esquema, MOSFET de entrada em curto, capacitor com fuga e a troca por peça de sucata.34 minAssistirAssistida
3. 42Aula 42: Caso Dell 5J8Y4 (1/5): sem 3 V — entrada, controlador zerado e a troca do CIEnergização com corrente limitada, VREG3 e VREG5 zerados, estanhar o CI novo e trocar com ar quente.29 minAssistirAssistida

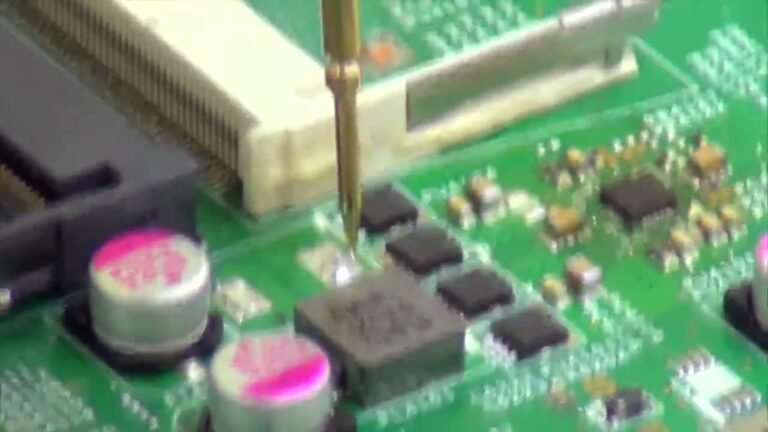

4. 43Aula 43: Caso Dell 5J8Y4 (2/5): o CI novo esquenta — curto em 3,3 V e 1,05 V até o chipsetPor que não ligar sem a bobina, seguir o curto no esquema e achar o chipset com injeção de tensão e termovisor.17 minAssistirAssistida

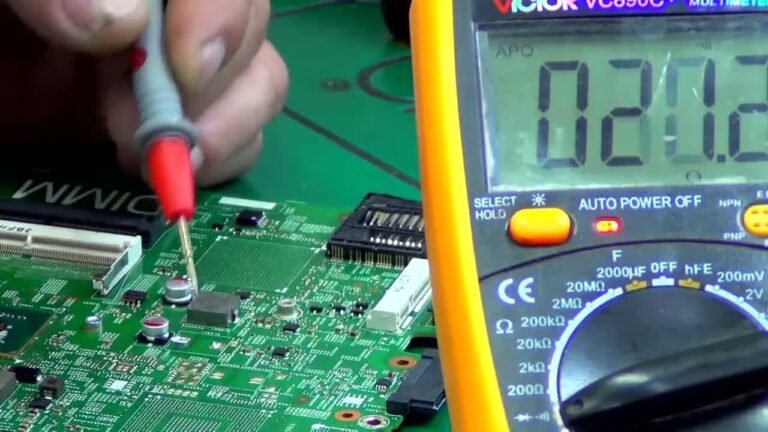

5. 44Aula 44: Caso Dell 5J8Y4 (3/5): cinco defeitos na mesma placa e a impedância do VCORESem o chipset os 3,3 V voltam; BIOS, controlador de USB e CPU aparecem na injeção; VCORE baixo provado com CPU soquetada.39 minAssistirAssistida

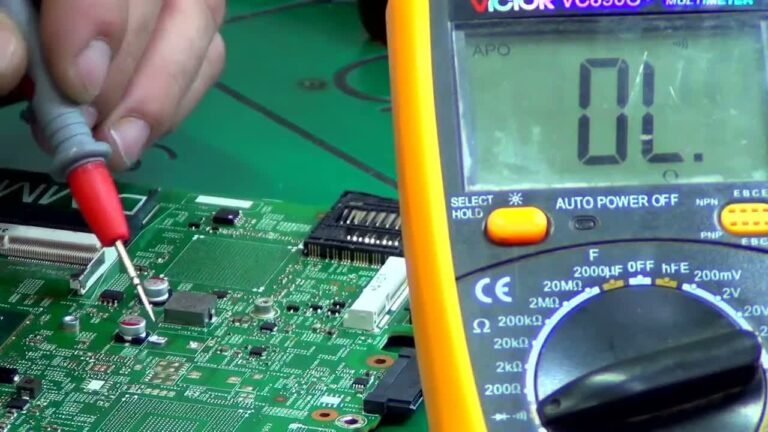

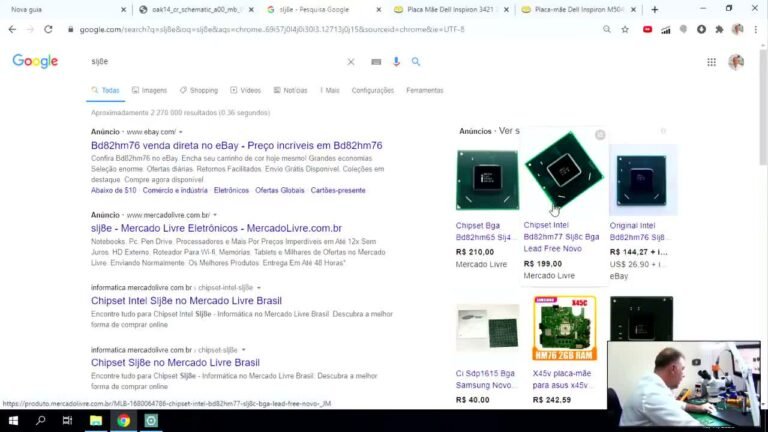

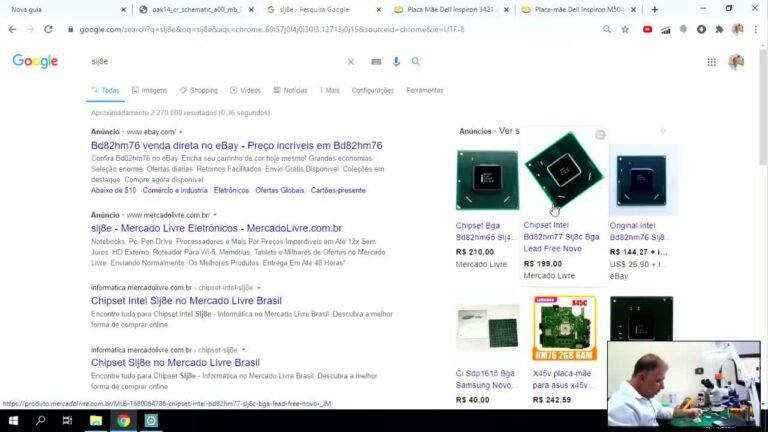

6. 45Aula 45: Caso Dell 5J8Y4 (4/5): compensa consertar? A conta de peças, horas e riscoAchar a placa pelo REV, pesquisar chipset e CPU, somar peças e horas de BGA e guardar a sucata.16 minAssistirAssistida

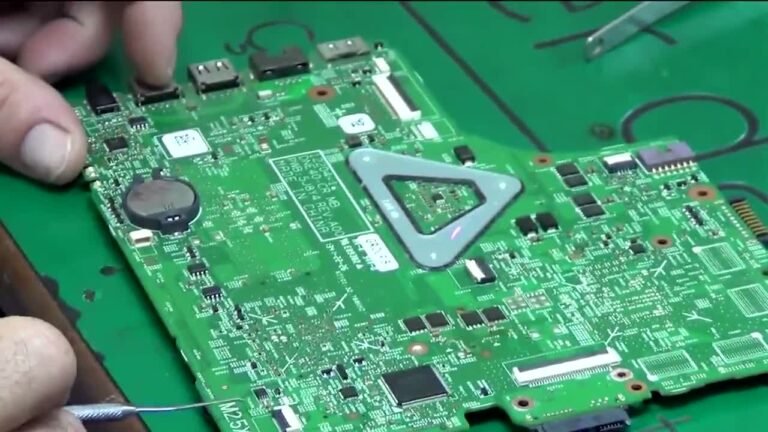

7. 46Aula 46: Caso Dell 5J8Y4 (5/5): a mesma placa com água no teclado e a impedância das bobinasCapacitor com 40 Ω de fuga no microscópio e por que impedância baixa em placa com CPU BGA não é curto.22 minAssistirAssistida

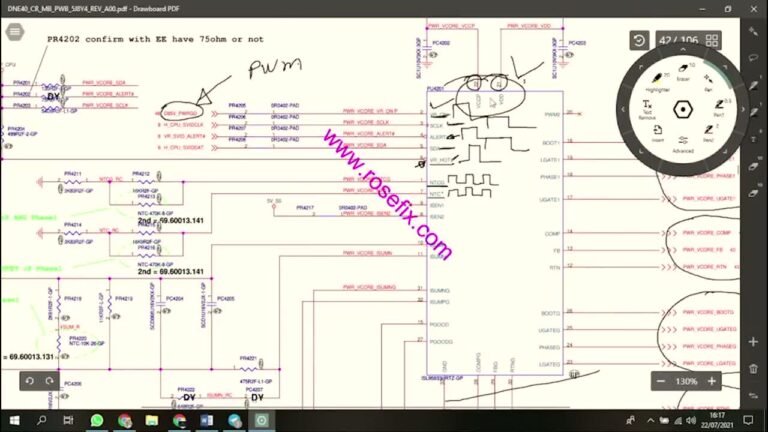

8. 47Aula 47: Caso Dell Inspiron 5421: sem 3 V e 5 V, três trocas de PCH e o VCORE no osciloscópioControlador que esquenta × que não esquenta, as fontes medidas no start e o PWM do VCORE pino a pino.30 minAssistirAssistida

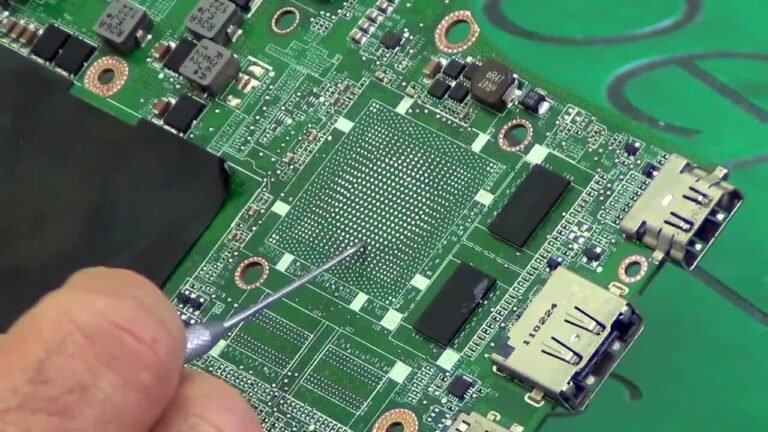

9. 48Aula 48: Chip de vídeo dedicado: passar o vídeo para o processador (Dell N4110)O resistor de configuração que desliga a GPU, achar componente sem serigrafia e o PWM que arma proteção sem a bobina.45 minAssistirAssistida
10. 49Aula 49: Caso Dell DMB40 (1/7): triagem, inspeção visual e primeiro contatoDecidir se vale gastar tempo com a placa, reconhecer placa já mexida e ler o consumo na fonte.6 minAssistirAssistida

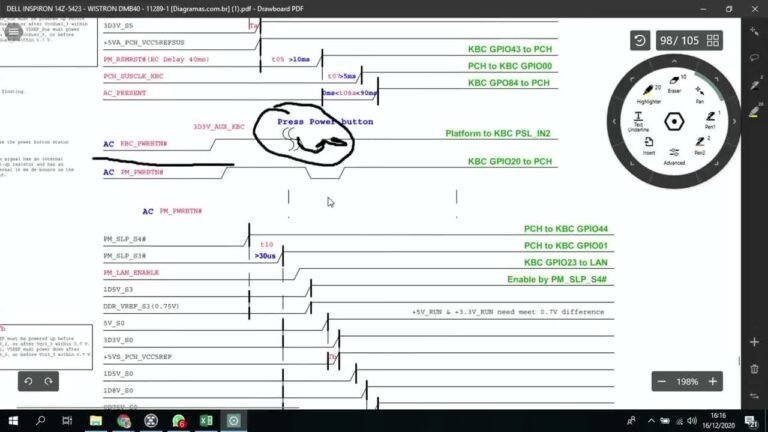

11. 50Aula 50: Caso Dell DMB40 (2/7): localizando o defeito pela sequência de start3 V no botão power como primeiro teste, achar o CI de 3/5 V sem esquema e contar os 128 pinos do Super I/O.21 minAssistirAssistida
12. 51Aula 51: Caso Dell DMB40 (3/7): o TPS51225 no datasheet e a proteção por sobrecorrenteTabela de habilitação medida pino a pino, 0,71 V sem PWM e a descarga lenta que engana o multímetro.18 minAssistirAssistida

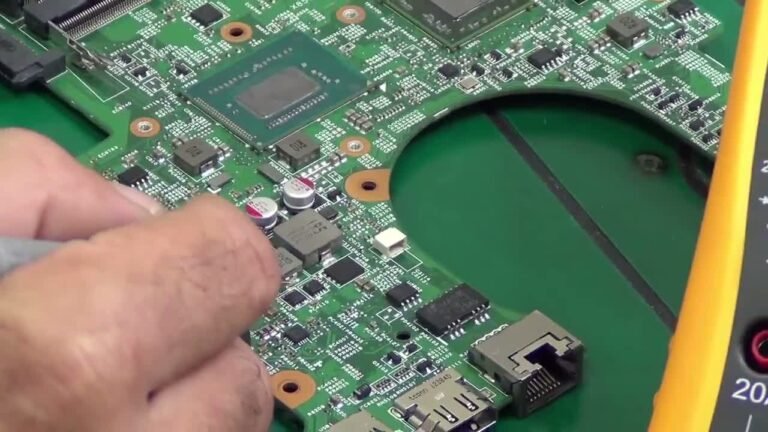

13. 52Aula 52: Caso Dell DMB40 (4/7): por que não ligar a placa sem a bobinaA proteção do CI demora, o estrago de ligar e desligar em curto e os dois pinos que importam: VIN e VREG3.11 minAssistirAssistida
14. 53Aula 53: Caso Dell DMB40 (5/7): injetando tensão e achando três culpadosVREG3 baixo, o resistor que esquenta aponta o Super I/O, e PCH e chip de vídeo aquecem nas bobinas.14 minAssistirAssistida
15. 54Aula 54: Caso Dell DMB40 (6/7): remoção e solda do Super I/O de 128 pinosAr quente sem arrancar trilha, limpeza dos pads, pino 1, pré-fixação e solda pino a pino com inspeção.24 minAssistirAssistida
16. 55Aula 55: Caso Dell DMB40 (7/7): nem tudo que esquenta é o defeitoO curto volta, 5 V vazando para o VGA Core e o driver com MOSFETs integrados que era o culpado.14 minAssistirAssistida
