Reballing BGA: Quando Vale a Pena e Como É Feito de Verdade

Se você acompanha o mundo do reparo, já ouviu a promessa mágica: “faz um reballing que resolve”. O chip BGA virou o vilão favorito de todo defeito difícil — e o reballing, a cura milagrosa. A verdade é mais interessante: reballing resolve um tipo específico de defeito, e saber diagnosticar antes de esquentar a placa é o que separa o técnico profissional do “esquenta e reza”. Neste guia da série Diagnóstico, você vai entender o que é um chip BGA, quando ele realmente é o culpado, e como funciona o processo completo — com o vídeo do reballing feito na nossa bancada.

O que é um Chip BGA (e por que ele falha)

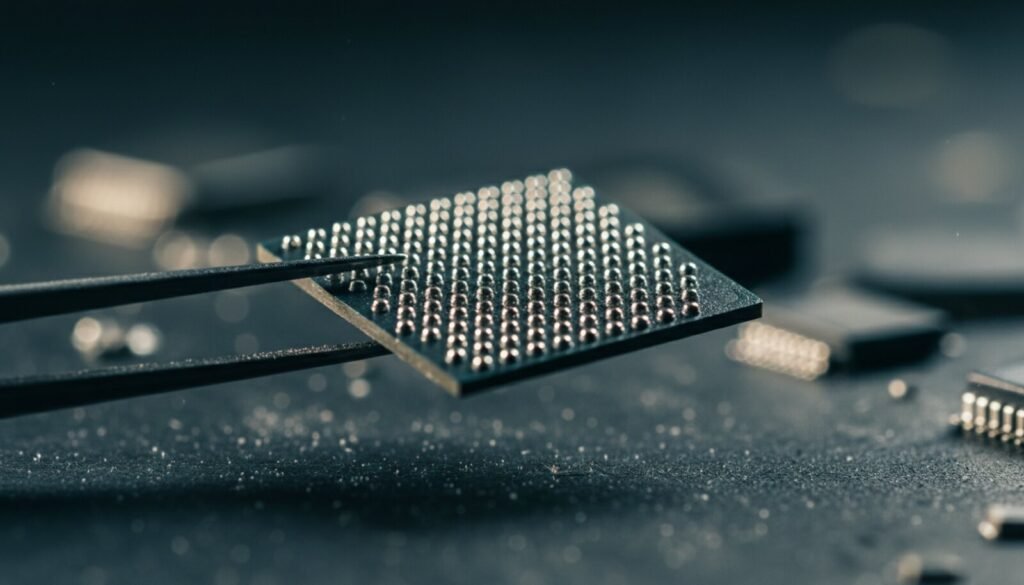

BGA é a sigla de Ball Grid Array — “matriz de esferas”. Em vez de perninhas laterais, o chip tem centenas de esferas de solda embaixo do corpo, invisíveis depois de montado. É assim que GPUs, chipsets, processadores e memórias se conectam à placa: um sanduíche de chip + esferas + placa.

O ponto fraco é mecânico-térmico: o chip esquenta e esfria milhares de vezes ao longo da vida, o silício e a placa dilatam em ritmos diferentes, e as esferas — presas entre os dois — sofrem essa flexão a cada ciclo. Com o tempo, uma ou mais soldas trincam. A trinca é microscópica: às vezes encosta a frio e o defeito “vai e volta”; às vezes abre de vez.

• Agrava: notebooks que rodam quentes por anos (cooler entupido, pasta seca), consoles em móvel fechado, e a transição histórica para solda lead-free (sem chumbo), mais rígida e propensa a trincar;
• Não confunda: BGA com solda trincada é um defeito de conexão. Se o cristal do chip degradou internamente (eletromigração, GPU “cansada”), nenhuma solda nova ressuscita — e é por isso que tanto reballing “dura 3 meses e volta”.

Os Sintomas Clássicos de BGA

• Vídeo: listras, artefatos, tela que pisca ou some — mas o notebook “liga” (HD trabalha, ventoinha gira);
• Liga sem imagem: a sequência de energização completa, mas o POST não acontece;
• Funciona sob pressão: apertando o canto do chip (ou com a placa flexionada), a imagem volta — quase assinatura de solda trincada;
• Sensível a temperatura: funciona frio e trava quente, ou o contrário — a dilatação abre/fecha a trinca;
• Consoles: as famosas luzes de erro em videogames antigos eram, em massa, solda BGA da GPU.

Antes de Esquentar: o Diagnóstico Honesto

O erro número 1 do iniciante é pular direto para o calor. Antes de qualquer reballing, o chip precisa ser condenado com provas:

1. Confirme a sequência de energização: se a placa nem energiza direito, o problema está antes do BGA (fonte, PWM, curto);
2. Descarte curto nas linhas principais: um curto na linha da GPU derruba tudo e não se resolve com reballing;
3. Meça os pontos de teste: as tensões da GPU/chipset chegam? Clock e reset presentes?
4. Só então — com alimentação ok, sem curto, sintomas típicos de conexão — o BGA entra na lista de suspeitos.

⚠️ E o famoso “reflow”? Esquentar o chip sem trocar as esferas (com soprador, ou pior, no forno) às vezes faz a solda trincada encostar de novo. É paliativo: não refaz a liga metálica, só derrete e recola o que já estava fadigado. Pode servir como teste de diagnóstico (“esquentou, voltou → é conexão”), mas vender reflow como conserto definitivo é enganar o cliente.

O Processo de Reballing, Passo a Passo

Reballing de verdade é remover o chip, apagar a solda antiga e reconstruir todas as esferas — devolvendo ao chip uma conexão nova de fábrica. Veja o processo completo na nossa bancada:

1. Remoção: a placa vai na estação BGA (preaquecedor por baixo + calor superior controlado), o perfil de temperatura sobe em rampa até a solda fundir, e o chip é extraído com vácuo — sem arrancar trilhas;
2. Limpeza: a solda velha sai do chip e da placa com malha dessoldadora, flux e paciência — as ilhas precisam ficar planas e espelhadas;
3. Novas esferas: o chip é alinhado num stencil (gabarito com a furação exata daquele chip), as esferas novas assentam nos furos, e o conjunto vai ao calor para as esferas soldarem no chip;
4. Reinstalação: chip posicionado na placa (o alinhamento é crítico — meio milímetro fora = centenas de conexões erradas), e o mesmo perfil de temperatura funde as esferas à placa;
5. Teste: sequência de energização, tensões, imagem — e idealmente um teste de estresse térmico antes de devolver ao cliente.

Quando Vale a Pena (e Quando Não)

• Vale: defeito claramente de conexão (sensível a pressão/temperatura), chip sem histórico de degradação interna, equipamento com valor que justifique o serviço;
• Vale mais ainda: trocar o chip por um novo no processo — mesmo trabalho, resultado definitivo (o reballing reaproveita um chip que pode estar no fim da vida);
• Não vale: GPU que já passou por 2 reballings e voltou (cristal degradado), placas de baixo valor onde o serviço custa mais que o equipamento, ou quando o diagnóstico não confirmou conexão — reballing “no chute” é retrabalho garantido.

Perguntas que Sempre Aparecem

Reballing dura quanto? Bem feito, com esferas de qualidade e causa-raiz tratada (refrigeração!), pode durar anos. Se o equipamento continuar cozinhando o chip, a nova solda trinca como a antiga — troque a pasta térmica e limpe o cooler no mesmo serviço.

Dá para fazer com soprador de ar quente comum? Remover chips pequenos, sim (veja o guia da estação de ar quente). Reballing de GPU de verdade pede preaquecedor e controle de rampa — choque térmico numa placa grande e fria é trinca na certa.

Esferas com ou sem chumbo? Muitos técnicos refazem com solda com chumbo (63/37), mais elástica e de fusão mais baixa — justamente para resistir melhor ao ciclo térmico que matou a original.

Conclusão

BGA não é bicho de sete cabeças: é solda — centenas de soldas minúsculas que fadigam com o calor. O segredo profissional está em condenar o chip com diagnóstico, não com achismo: energização ok, sem curto, tensões presentes, sintoma de conexão. Aí sim o reballing brilha — e o vídeo lá em cima mostra que processo bem feito é método, não mágica. Nos próximos guias da série: o teste de componentes um a um na placa, começando por resistores, diodos e transistores.
