Placa de notebook que “não liga” não é um defeito — é um sintoma. Por trás dele existe uma sequência de energização que toda placa segue, etapa por etapa, como uma escada. O diagnóstico profissional consiste em descobrir em qual degrau a escada quebrou. Neste segundo guia da série Diagnóstico Profissional, você vai conhecer cada etapa, as tensões esperadas e onde medi-las — o método que transforma “não liga” em “achei o defeito”.
Se você ainda não leu o primeiro guia da série, Como Ler Esquema Elétrico de Notebook, comece por lá — vamos usar esquema e boardview o tempo todo aqui.
A Escada da Energização: Visão Geral
Da tomada ao Windows, a placa sobe estes degraus, sempre na mesma ordem:
- 1. Entrada de energia (19V da fonte ou bateria) e circuito de proteção;
- 2. Tensões “always on” (+3VALW e +5VALW) — presentes mesmo com o notebook “desligado”;
- 3. O EC (controlador embarcado) acorda e fica vigiando o botão power;
- 4. Botão pressionado → EC dispara a sequência → tensões comutadas (+3VS, +5VS, +1.xVS…);
- 5. Alimentação do processador (VCCCORE) e da memória;
- 6. Sinais de “tudo certo” (PGOOD), destravamento do reset, clock e início do boot (BIOS).
Cada degrau só sobe se o anterior estiver firme. Por isso a regra de ouro: meça na ordem, nunca no chute.
Etapa 1: A Entrada de 19V e as Proteções
Com a fonte conectada, o primeiro ponto de medição é o próprio conector DC e, na sequência, o circuito de entrada: fusível, mosfets de proteção (geralmente um par próximo ao conector) e o chip de charger. No esquema, procure as redes DCIN, VIN ou +19V.
O que esperar: os 19V devem chegar até o “19V geral” da placa (depois dos mosfets). Se os 19V morrem no caminho, o defeito está nas proteções ou existe um curto adiante puxando a linha para baixo — tema do próximo guia da série.
Etapa 2: As Tensões Always On (o Coração Parado, mas Vivo)
Com os 19V presentes, dois reguladores geram as tensões que nunca dormem: +3VALW e +5VALW (os sufixos variam por fabricante: ALW, ALWP, AUX, LP…). Elas alimentam o EC, a BIOS e o circuito do botão.

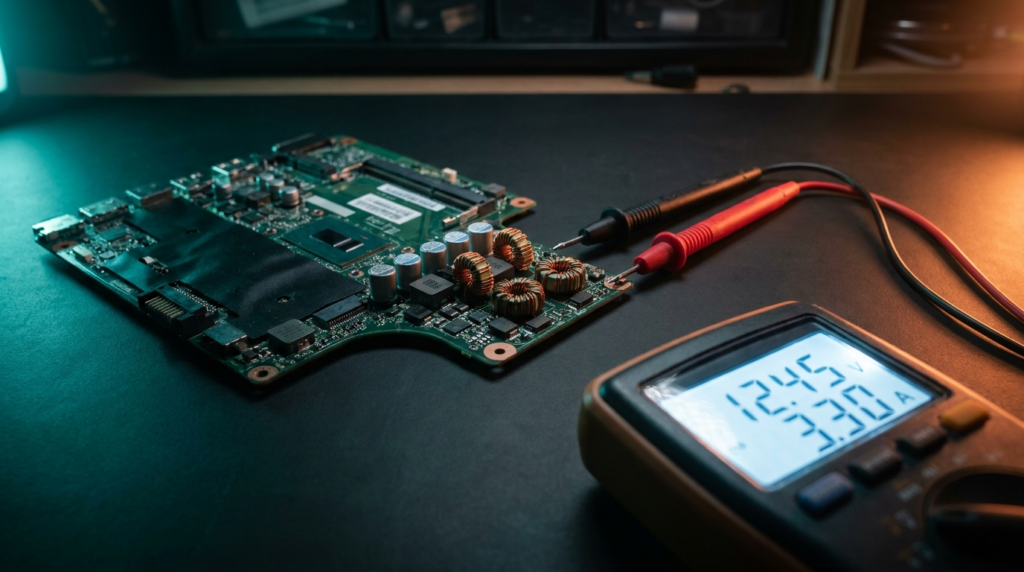

Onde medir: nas bobinas (indutores) de saída do regulador — normalmente um chip PWM com duas bobinas próximas, uma para cada tensão. Localize pelo boardview e meça: 3,3V e 5V estáveis.
Se não há ALW: verifique a alimentação do próprio regulador e seu sinal de enable no esquema. Sem essas duas tensões, nada mais acontece — nem o botão funciona.
Etapa 3: O EC e o Botão Power
O EC (Embedded Controller — aquele chip quadrado grande, tipo IT85xx, KB90xx, NPCE…) é o porteiro da placa. Alimentado pelo 3VALW, ele lê a BIOS (por isso BIOS corrompida também causa “não liga”!) e espera o botão.
Teste prático: a rede do botão (PWR_SW# / PWRBTN#) deve ter ~3,3V em repouso e ir a 0V ao pressionar. Se não há 3,3V no botão, o EC não está operando — verifique sua alimentação, seu cristal (32,768 kHz) e a comunicação com a BIOS. É aqui que uma gravadora entra: regravar a BIOS resolve uma fatia enorme desses casos.
Etapa 4: As Tensões Comutadas (a Placa Acorda)
Botão pressionado, o EC libera os enables em cascata e nascem as tensões comutadas: +3VS, +5VS e as menores (+1.8V, +1.05V, +0.9V — variam por plataforma), que alimentam chipset, memória e periféricos.
Onde medir: de novo, nas bobinas — o boardview mostra cada uma. O padrão de defeito clássico: ALW presente, aperta o botão e nenhuma VS aparece (EC não disparou — problema de EC/BIOS/botão) ou uma VS específica falta (regulador daquela linha ou curto no consumidor dela).
Etapa 5: VCCCORE — a Alimentação do Processador
A última grande tensão a nascer é a do processador: VCCCORE (0,5V a 1,2V típicos, variável), gerada pelo circuito PWM mais robusto da placa — o conjunto de bobinas e mosfets ao lado da CPU. Sem as VS anteriores e sem os sinais de “tudo certo”, ela não sobe.
Sinal PGOOD: cada regulador avisa “minha tensão está OK” por uma rede PGOOD/POK. A cadeia de PGOODs é o checklist interno da placa — quando um estágio não confirma, a sequência congela ali. No esquema, seguir os PGOODs é atalho certeiro para o estágio culpado.
Etapa 6: Reset, Clock e Boot
Com todas as tensões de pé, o reset é liberado, os clocks estabilizam e a CPU busca a BIOS. A partir daí, “não liga” vira “não dá vídeo” — outra família de defeitos (memória, GPU, BIOS), para outro guia da série.
Tabela-Resumo para Imprimir e Colar na Bancada
- 19V no conector? Não → fonte/conector. Sim ↓
- 19V depois das proteções? Não → mosfets de entrada/curto geral. Sim ↓
- 3V/5V ALW nas bobinas? Não → regulador ALW (alimentação/enable). Sim ↓
- 3,3V no botão, cai a 0V ao apertar? Não → EC/cristal/BIOS. Sim ↓
- Tensões VS aparecem? Não → enables do EC / regulador da linha faltante. Sim ↓
- VCCCORE presente? Não → PWM da CPU / cadeia de PGOOD. Sim ↓
- Tudo presente e não dá vídeo? → próximo guia da série. 😉
Perguntas Frequentes
Preciso de osciloscópio para isso? Não para essa etapa — um bom multímetro resolve toda a cadeia de tensões. O osciloscópio entra depois, em clock e sinais rápidos.
Posso medir com a placa fora do notebook? Sim, é o ideal: placa na bancada, fonte no conector (ou fonte de bancada com tensão e corrente controladas) e multímetro no ponto certo. O amperímetro da fonte de bancada, aliás, é diagnóstico puro: consumo zero = sequência não partiu; consumo alto demais = curto.
Os nomes das redes mudam de placa para placa? Os sufixos variam (ALW/AUX/LP; VS/S; CORE/VCORE), mas a lógica é universal. Com o esquema da sua placa aberto, os padrões deste guia se encaixam em qualquer fabricante.
E quando o defeito é curto? É o tema do próximo guia: como localizar curto na linha principal sem torrar a placa — com as técnicas de injeção de tensão controlada.
Conclusão
“Não liga” deixou de ser mistério: é uma escada de seis degraus, e você agora sabe medir cada um. Imprima a tabela-resumo, abra o esquema da placa do próximo reparo e siga a ordem — o defeito não tem para onde fugir.
Nesta série: 1. Como ler esquema e boardview · 2. A sequência de ligar (você está aqui) · 3. Curto na linha principal (em breve) · 4. Pontos de teste que resolvem 80% (em breve).
