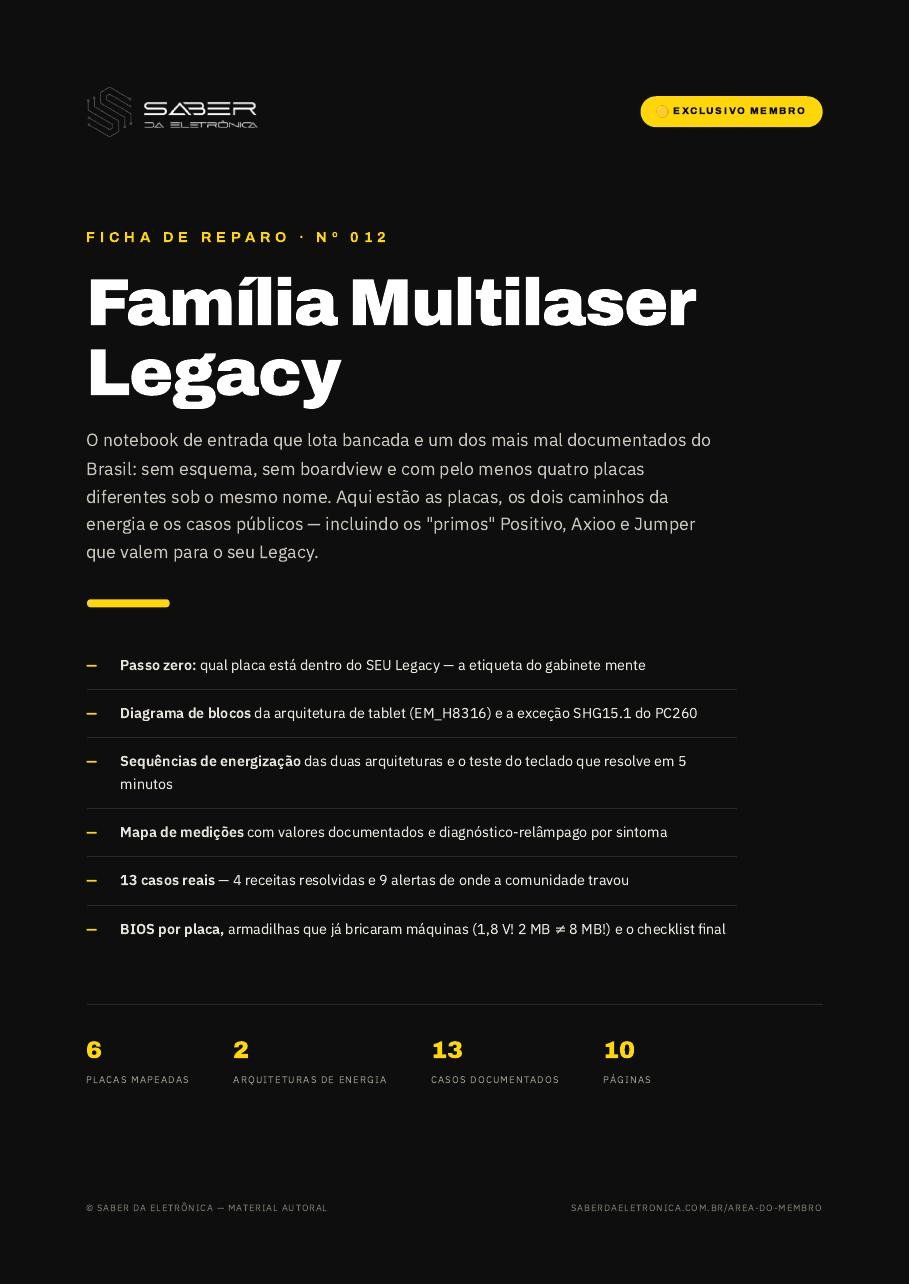

A capa do dossiê real — 10 páginas de bancada, sem enrolação.
6placas mapeadas
2arquiteturas
13casos documentados
10páginas
O que tem dentro deste dossiê
- Mapa de equivalência das placas — qual placa está dentro do SEU Legacy (são pelo menos quatro diferentes sob o mesmo nome), incluindo os “primos” Positivo, Axioo e Jumper que valem para ele.
- Diagrama de blocos das duas arquiteturas da família.
- Sequência de energização — o caminho que a placa percorre para ligar, e onde ele costuma quebrar.
- Mapa de medições com valores documentados — ponto a ponto, com referência de placa boa.
- 13 casos reais da comunidade mundial — os resolvidos com a receita que fechou, e os em aberto com o alerta de onde a comunidade travou.
- BIOS por placa — tamanhos de flash, armadilhas que já bricaram máquinas, e o checklist final de bancada.
Caso de amostra — direto do dossiê
Imagem que voltava com calor na região da BIOS
- Placa
- EM_H8316_256B V1.2W (Positivo Motion Q232A — primo de placa do Legacy)
- Sintoma
- LED verde acende direto com o carregador e não apaga; a imagem voltava temporariamente ao aquecer a região da BIOS.
- Solução documentada
- Lavagem com álcool isopropílico + secagem — resíduo criando fuga na região da flash. “Está funcionando perfeito.” RESOLVIDO
Este é 1 dos 13 casos do dossiê. Os outros 12 — incluindo os curtos na linha de 1,2 V, o charger que “queima fácil” e as armadilhas de BIOS de 2 MB × 8 MB — estão no PDF completo, cada um com fonte.
Este dossiê completo sai carimbado no seu nome
O acervo do Membro PRO tem 266+ fichas como esta,
uma por modelo — e se o seu modelo não estiver lá, você pede e a gente fabrica, com prioridade.
Quero o acervo completo →
Sem fidelidade. O site continua gratuito para todo mundo — o dossiê é o degrau PRO.
