O CH341A é, disparado, o gravador de memórias mais popular do Brasil — e não é por acaso: por menos de R$ 50 ele resolve a maioria das recuperações de BIOS de notebook, placa-mãe, TV e roteador. Neste guia completo você vai baixar o melhor software para usá-lo (o AsProgrammer, gratuito e atualizado), instalar o driver correto, aprender o passo a passo de leitura e gravação e — muito importante — conhecer o famoso problema dos 3,3V que já queimou muito chip por aí.
Este post faz parte da nossa série sobre gravadoras: veja também os guias da XGecu T48 e da TL866II Plus.
O que é o Gravador CH341A?

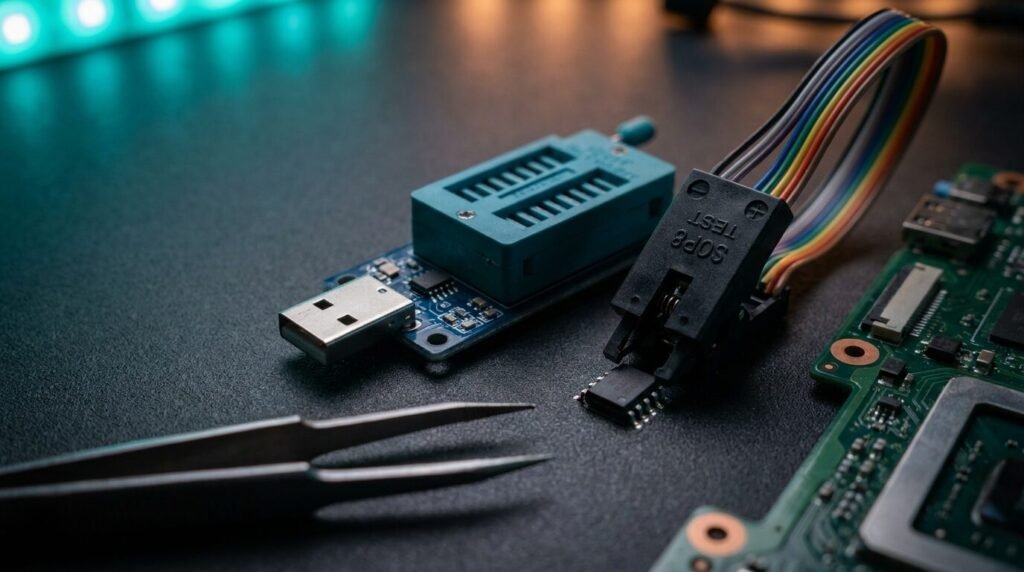

O CH341A é um chip da fabricante chinesa WCH que converte USB em várias interfaces (serial, paralela, SPI e I2C). O “gravador CH341A” que você encontra nas lojas é uma plaquinha — geralmente preta ou azul — que usa esse chip para ler e gravar memórias flash SPI da família 25xx (as BIOS de placa-mãe, notebook, TV e roteador, como W25Q32, W25Q64 e W25Q128) e EEPROMs I2C da família 24xx (usadas em monitores, receptores e eletrônica embarcada em geral).
Ele não substitui uma gravadora universal: não grava microcontroladores PIC/AVR, nem NAND, nem memórias paralelas. Mas para o feijão com arroz da bancada — backup e regravação de BIOS — ele entrega muito pelo preço que custa.
⚠️ O Problema dos 3,3V: Leia Antes de Conectar Qualquer Chip
Aqui está o detalhe que separa quem recupera BIOS de quem queima chip: a maioria das memórias 25xx trabalha com 3,3V, mas muitas versões do CH341A (especialmente a placa preta clássica) entregam 5V nas linhas de dados, mesmo quando o jumper de alimentação está em 3,3V. Na prática, muitos chips aguentam o abuso por alguns minutos de gravação — mas alguns morrem na hora, e outros ficam instáveis.
Como se proteger:
- Se for comprar agora, procure as versões revisadas (“v1.7” ou “3.3V fix”), que já corrigem os níveis lógicos;
- Se já tem a placa preta antiga, use-a preferencialmente para chips de 5V ou para leituras rápidas, e evite operações longas em chips 3,3V sensíveis;
- Para trabalhar todo dia com segurança, considere evoluir para uma XGecu T48, que controla as tensões corretamente para cada chip.
Download: AsProgrammer, o Melhor Software para CH341A
Esqueça aquele “CH341A Programmer 1.34” de origem duvidosa que circula em fóruns. O AsProgrammer é um software gratuito e de código aberto, atualizado constantemente, com lista de chips gigante e interface simples — e funciona com o CH341A, com o CH347 (a evolução dele) e com vários outros gravadores.
O arquivo é o pacote oficial do projeto, sem modificações. Não precisa instalar: basta extrair a pasta e executar o AsProgrammer.exe.
Instalando o Driver do CH341A no Windows
Para o Windows reconhecer o gravador no modo de programação, é preciso instalar o driver CH341PAR, disponível gratuitamente no site oficial da WCH (fabricante do chip). Baixe, extraia e execute o instalador como administrador.
Depois de instalar, conecte o CH341A na porta USB: ele deve aparecer no Gerenciador de Dispositivos do Windows como “USB-EPP/I2C… CH341A”. Se aparecer como porta serial (COM), o gravador está com o jumper na posição errada — confira se o jumper está na posição de programação (geralmente marcado como P/S ou 1-2).
Como Ler e Gravar uma BIOS com o AsProgrammer (Passo a Passo)
1. Conecte o chip
Para chip dessoldado, encaixe-o no soquete ZIF do gravador observando a marcação do pino 1 (a bolinha do chip alinhada com a indicação da placa). Para ler o chip ainda soldado, use o clip SOP8 — mas saiba que nem sempre funciona: se a placa alimentar outros componentes pela mesma linha, a leitura falha. Nesses casos, dessoldar é o caminho (um microscópio USB ajuda muito na hora de conferir a solda).
2. Selecione o gravador e detecte o chip
Abra o AsProgrammer e vá em Hardware → CH341a. Depois clique no ícone de lupa (Read ID): o software consulta o chip e sugere automaticamente o modelo detectado. Confirme se o modelo bate com o que está impresso no chip.
3. Leia e salve o backup
Clique em Read IC e aguarde a leitura. Em seguida, salve o conteúdo em um arquivo .bin (File → Save file). Guarde esse backup como ouro: é a cópia exata do estado atual do chip, incluindo dados únicos da máquina (serial, MAC, senhas de BIOS) que nenhum arquivo baixado da internet contém.
4. Apague, grave e verifique
Abra o arquivo que deseja gravar (File → Open file), clique em Erase para apagar o chip, depois em Program IC e, ao final, em Verify. Se a verificação terminar sem erros, a gravação está íntegra e o chip pode voltar para a placa.
Problemas Comuns e Soluções
O AsProgrammer não detecta o CH341A: reinstale o driver CH341PAR, troque de porta USB (evite hubs) e confira o jumper de modo. Se o Windows mostrar o gravador como porta COM, ele está no modo serial — mude o jumper.
Read ID retorna FF FF FF ou 00 00 00: mau contato ou chip sem alimentação. Reposicione o chip no soquete, limpe os terminais e, se estiver usando clip, tente dessoldar o chip — é a causa mais comum de falha com clip SOP8.
Verify falha no final da gravação: apague o chip novamente e regrave. Se persistir, pode ser o problema dos 3,3V (chip estressado) ou chip no fim da vida útil — memórias flash têm ciclos limitados de gravação.
Chip de 1,8V (W25Q64FW e similares): o CH341A trabalha em 3,3V; para chips de 1,8V é obrigatório usar o adaptador 1.8V (vendido separadamente por poucos reais) entre o chip e o gravador — sem ele a leitura falha ou o chip pode ser danificado.
CH341A ou uma Gravadora Universal?
O CH341A é imbatível no custo-benefício para começar e para o técnico que grava BIOS ocasionalmente. Agora, se a gravação faz parte do seu dia a dia, os motivos para evoluir para uma T48 ou TL866II Plus são concretos: tensões controladas por chip (adeus problema dos 3,3V), suporte a microcontroladores e EPROMs, gravação muito mais rápida e lista de componentes incomparavelmente maior.
Perguntas Frequentes
O CH341A serve para desbloquear BIOS com senha? Ele grava o chip com qualquer arquivo .bin válido — o que acontece depois depende do arquivo. Trabalhe sempre a partir do backup da própria máquina.
Funciona no Windows 11? Sim, tanto o driver CH341PAR quanto o AsProgrammer 2.1.2 rodam sem problemas no Windows 10 e 11.
Serve para memória de TV e roteador? Sim — a maioria usa flash SPI 25xx, o ponto forte do CH341A. Basta identificar o chip e seguir o mesmo passo a passo.
Posso alimentar a placa pelo clip enquanto gravo? Não. Grave sempre com a placa desligada e sem bateria/fonte — alimentação externa durante a gravação é receita para leitura corrompida.
Conclusão
Com o driver certo, o AsProgrammer e o cuidado com os 3,3V, o CH341A deixa de ser uma “plaquinha barata” e vira uma ferramenta séria de recuperação de BIOS. Faça sempre o backup antes de gravar, prefira dessoldar o chip quando o clip falhar e bons reparos!
