Depois de dominar a sequência de energização e a caça ao curto, chega a hora de ganhar velocidade: este guia reúne os pontos de teste que resolvem a maioria dos diagnósticos — as medições que o técnico experiente faz nos primeiros dez minutos, antes de qualquer desmontagem profunda. Imprima, cole na parede da bancada e use como checklist.
As Regras dos 10 Primeiros Minutos
- Meça sem desmontar demais: conector DC, bobinas grandes e o botão respondem 80% das perguntas;
- Anote cada medição — memória é traiçoeira em diagnóstico;
- Compare sempre com os valores esperados do esquema da placa (guia de leitura aqui).
Ponto 1: O Conector DC (e o Que Ele Revela)
Fonte conectada, meça no conector: 19V presentes? Não → fonte, cabo ou conector (os três defeitos mais baratos do mundo dos reparos). Presentes mas caem quando o notebook tenta ligar → placa puxando corrente demais: curto ou fonte fraca — teste com fonte de bancada limitada em corrente e observe o amperímetro.
O amperímetro é diagnóstico puro: 0,00A ao ligar = sequência nem partiu (vá ao ponto 3); 0,02–0,05A parado = normal em standby; corrente alta e travada = curto (vá ao guia de curtos).
Ponto 2: As Bobinas Grandes (o Raio-X da Placa)

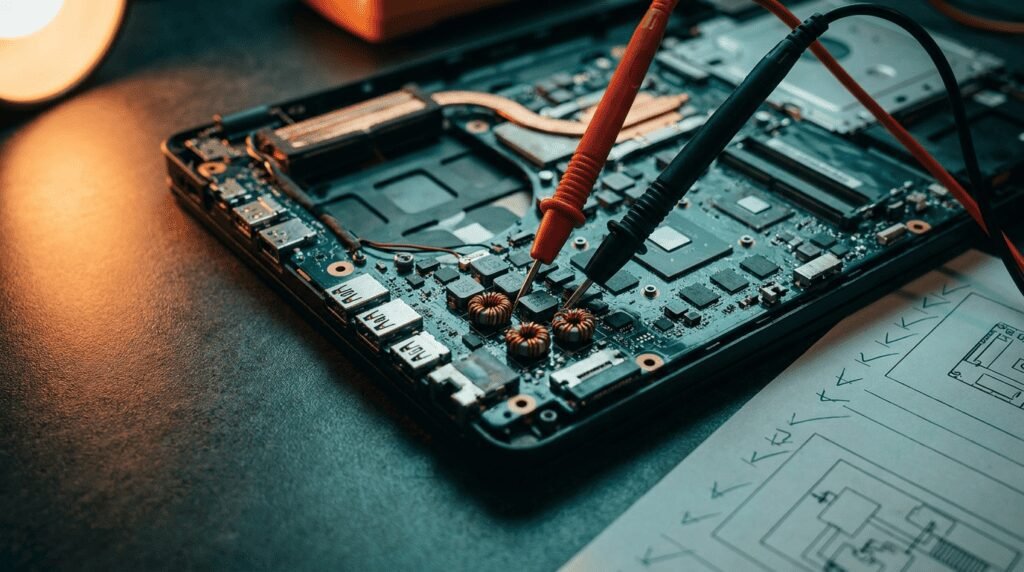

As bobinas (indutores) são as janelas das linhas de alimentação — mede-se nelas porque são grandes, acessíveis e diretamente ligadas às saídas dos reguladores. Rotina de 2 minutos com a placa alimentada:
- Bobinas do par always-on: 3,3V e 5V presentes? (sem elas, nada funciona);
- Bobinas próximas à CPU (as maiores, geralmente 2–4 juntas): VCCCORE presente ao apertar o botão? (0,5–1,2V típicos);
- Demais bobinas: 1,05V/1,8V/1,2V das linhas de chipset e memória.
E com a placa desligada, o teste de resistência de cada bobina ao GND revela curtos antes mesmo de energizar — valores muito baixos (0–3Ω) pedem o guia de curtos.
Ponto 3: O Botão Power e o Cristal do EC
O teste que separa “defeito de energia” de “defeito de cérebro”: no pino do botão (ou no conector da plaquinha do botão), deve haver ~3,3V em repouso, indo a 0V ao pressionar.
- Sem 3,3V no botão → EC sem vida: confira alimentação do EC, o cristal de 32,768 kHz ao lado dele (defeito clássico e barato) e a BIOS;
- 3,3V presentes, aperta e nada acontece → EC vivo mas não dispara: forte suspeita de BIOS corrompida — regravar com uma T48 ou CH341A resolve uma fatia enorme desses casos.
Ponto 4: O Chip de BIOS (SPI 25xx)
Localize o chip 25xx (8 pernas, perto do EC geralmente). Duas medições valiosas com placa alimentada: pino 8 (VCC) com 3,3V — sem isso a BIOS nem é lida; e, com osciloscópio ou ponteira lógica, atividade no clock (pino 6) nos primeiros segundos — atividade significa que o EC está tentando ler. Sem osciloscópio? O caminho prático é ler o chip na gravadora e validar o dump.
Ponto 5: RTC e a Moeda Esquecida
A bateria de moeda (CR2032) e o circuito RTC derrubam mais placas do que parece: bateria abaixo de ~2,6V causa comportamentos bizarros (liga às vezes, perde hora, não dá vídeo na primeira). Meça a moeda, e nos esquemas procure a rede RTCVDD/VBAT — deve ter ~3V com fonte OU bateria. É o componente de R$ 5 que salva diagnósticos de horas.
Ponto 6: Memória e o Teste do “Liga Sem”
Tudo energizado, corrente sobe e desce (a “respiração” do boot), mas sem vídeo? Antes de condenar GPU: teste com um pente de memória só, depois com o outro, depois em outro slot — memória e slot oxidado causam metade dos “liga sem vídeo”. Borracha branca nos contatos do pente é folclore que funciona.
A Tabela dos 10 Minutos (Imprima!)
- 19V no conector → não: fonte/conector · sim ↓
- Consumo no amperímetro → 0A: cadeia não parte · alto: curto · normal ↓
- 3V/5V nas bobinas ALW → não: regulador ALW · sim ↓
- 3,3V no botão → não: EC/cristal/alimentação · sim ↓
- VS e VCCCORE ao apertar → não: EC/BIOS (regravar) · sim ↓
- RTC ~3V + memória testada → segue vivo sem vídeo: próximo nível (GPU/painel — guia futuro).
Perguntas Frequentes
Preciso do esquema para usar esses pontos? Os pontos 1, 2, 3 e 5 funcionam em qualquer placa sem esquema — são universais. O esquema entra para refinar (qual regulador gera qual linha) e economiza tempo.
Qual multímetro serve? Qualquer um confiável com continuidade sonora rápida e escala de milivolts. Pontas finas (ou agulhas) ajudam mais que multímetro caro.
Esses pontos valem para placa de TV? A lógica sim (standby → botão → tensões comutadas), mudando os nomes: 5V standby, PS-ON, backlight. A série terá guia dedicado a TVs.
Conclusão
Diagnóstico rápido não é dom — é rotina bem treinada nos pontos certos. Domine estes seis e a maioria das placas conta seu defeito nos primeiros dez minutos, reservando as horas de bancada para os casos que realmente as merecem.
