1.001 fichas de reparo, curso de notebook, esquemas e fórum. R$ 29,90 por mês.
Ou R$ 299 por ano (R$ 24,90/mês: 12 meses pelo preço de 10), com o curso inteiro no 1º dia. Fichas, esquemas e fórum abrem no primeiro dia; no mensal, o curso abre módulo a módulo.
1.001fichas de reparoUma por modelo de placa: diagrama de blocos, sequência de partida, pontos de medição e defeitos já resolvidos. Todas abertas no primeiro dia.
55aulas em 8 módulosO curso de reparo de placas de notebook, 13 horas. No mensal, Módulos 1 e 2 no primeiro dia e um novo a cada 30 dias; no anual, tudo no primeiro dia.
53vídeos só para membros53 aulas fechadas do curso.
124tutoriais41 deles da série Eletrônica do Zero. Abertos para todo mundo, assinante ou não.
16aulas de casos em 5 placasO Módulo 8 do curso: reparos reais filmados na bancada, com a ficha do caso. No mensal, a partir do 7º mês; no anual, no primeiro dia.
Novasplacas com esquema e boardview toda semanaBiblioteca por marca, modelo e código da placa, que não para de crescer. Não achou a sua? Peça no fórum.
3espaços no fórumCasos de bancada, dúvidas e esquemas, com orientação do Mauricio e de outros técnicos.
E o pedido de ficha: não achou o seu modelo, você pede, sem custo extra.
As telas reais do site: busca por modelo, fichas, guias de estágio, esquemas e boardviews, programas, EC e equivalências, curso, fórum e pedido de ficha.
O acervo que você comanda
Não achou o seu modelo? Pede.
Essa é a diferença entre um PDF parado e o Mapa do Reparo. Membro aponta a lacuna, ela vira
pauta de produção. Se existe material técnico para sustentar as medições, montamos o dossiê
e ele entra no acervo, seu e de todo mundo. Quando não existe, avisamos, em vez de inventar
tensão ou referência de componente.
Sem custo extra, sem fila paga. É parte da assinatura.
O acervo hoje
1.001 fichas prontas
19 entraram nos últimos 7 dias. O modelo que faltar, você pede na área do membro.
Números lidos do próprio acervo, atualizados de hora em hora.
É para você se
Você ganha por reparo fechado, sozinho ou com uma equipe pequena.
Notebook é o carro-chefe e TV, celular, fonte e placa de vídeo entram no meio.
Já perdeu reparo por não achar o ponto certo de medição, ou entregou placa como "sem conserto" com a pulga atrás da orelha.
Pesquisa em fórum de madrugada e queria que alguém já tivesse juntado tudo, por modelo.
Não é para você se
Você quer que alguém faça o diagnóstico por você. O Mapa do Reparo te dá o mapa; quem mede é você.
Novo em todas as fichas
O mapa em 30 segundos: a placa inteira numa página.

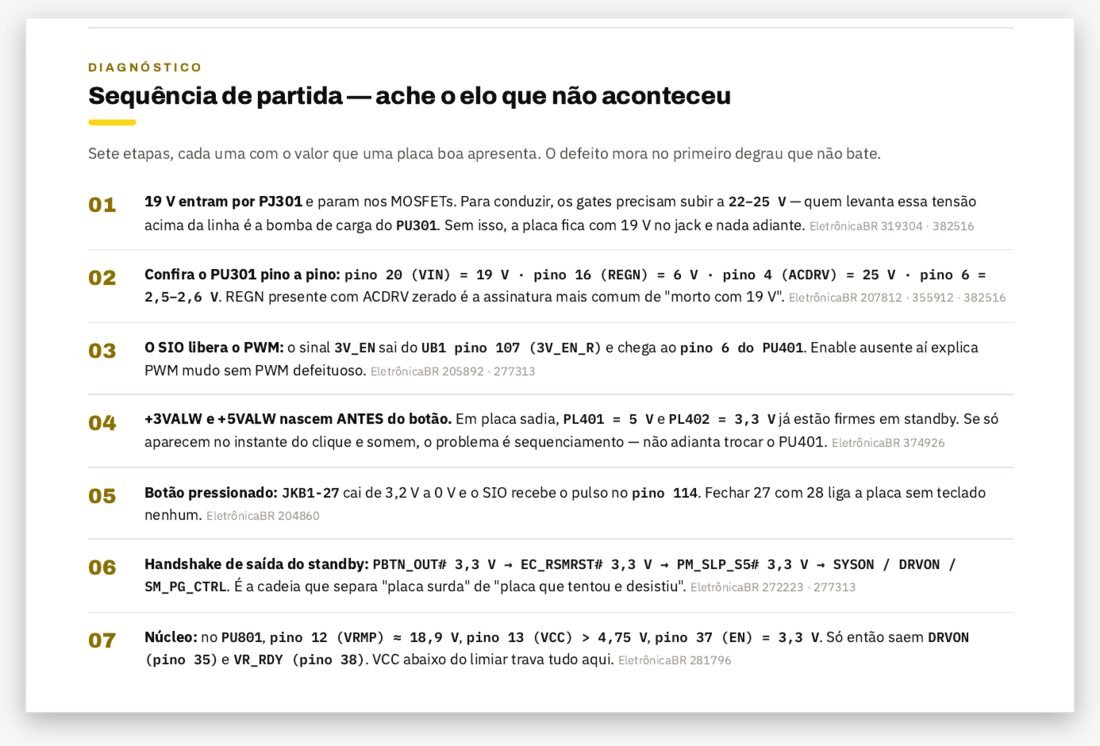

Antes das páginas de detalhe, cada ficha abre com o caminho da energia desenhado sobre a placa: os estágios numerados na ordem da partida, o designador e o valor de placa boa de cada um, os primeiros suspeitos por sintoma e as leituras na fonte. É o que você olha com a placa na mão, antes de encostar a ponta de prova.
Acer Aspire 3 A315-53 — a ficha que você baixa de graça, com o mapa completoLenovo IdeaPad 3 15IML05 — notebook de volume, placa NM-C781Radeon RX 5500 / 5600 / 5700 XT — o mesmo mapa vale para placa de vídeo
Casos de bancada
Um reparo real, filmado do começo ao fim: a placa na mesa, o osciloscópio ligado.
Caso 01 — Dell Inspiron 14R 5421: três PCHs trocados e a lição do VCORE. Trecho de 4 minutos da aula.
Cada caso de bancada é uma aula de verdade, gravada num reparo de verdade: a medição que enganou, a peça trocada à toa, o momento em que o osciloscópio mostrou o que o multímetro escondia. O membro assiste à aula inteira (os casos são o Módulo 8 do curso; no anual, abrem no ato) e baixa a ficha do caso: cada medição com valor, a decisão em cada etapa e o que fica de lição para a próxima placa igual.
O trecho acima é público. A aula completa e a ficha estão na Área do Membro, na prateleira Casos de bancada, ao lado das fichas e dos guias de estágio.
O curso de reparo de placas de notebook: 55 aulas, na ordem em que a placa é analisada.
Do "não liga" ao defeito encontrado, em 8 módulos: fundamentos e bancada, o roteiro de cinco etapas, entrada e charger em detalhe, a sequência de start (3 V/5 V, Super I/O, PCH, BIOS), "liga e desliga", o fluxograma de diagnóstico e 16 aulas de casos reais, filmados na bancada, com a medição que fechou cada um.
No mensal, os Módulos 1 e 2 abrem no primeiro dia e um módulo novo a cada 30 dias de assinatura; no anual, as 55 aulas abrem de uma vez. Progresso salvo aula a aula. As 2 primeiras aulas são abertas: assista antes de assinar.
2Fundamentos: a placa, os componentes e a bancada12 aulas
3Placa não liga: o roteiro em cinco etapas5 aulas
4Entrada, proteção e charger em detalhe (placa Dell LA-F115P)6 aulas
5Sequência de start: 3 V/5 V, Super I/O, PCH, botão power e BIOS6 aulas
6Placa liga e desliga: estados, sequência das fontes e fontes secundárias6 aulas
7Diagnóstico rápido e o fluxograma de bancada2 aulas
8Casos de bancada16 aulas
O que tem dentro de cada ficha
Não é "troque a placa". É onde medir e o que achar.
Diagrama de blocos com a referência de cada componente na placaSequência de partida com o valor esperado em cada etapaCasos resolvidos com a medição que fechou cada um
Passo zero: qual placa é a sua
Tabela de variantes do modelo e como identificar a sua em 30 segundos, pela serigrafia e pela etiqueta, com as armadilhas de cada família.
Diagrama de blocos

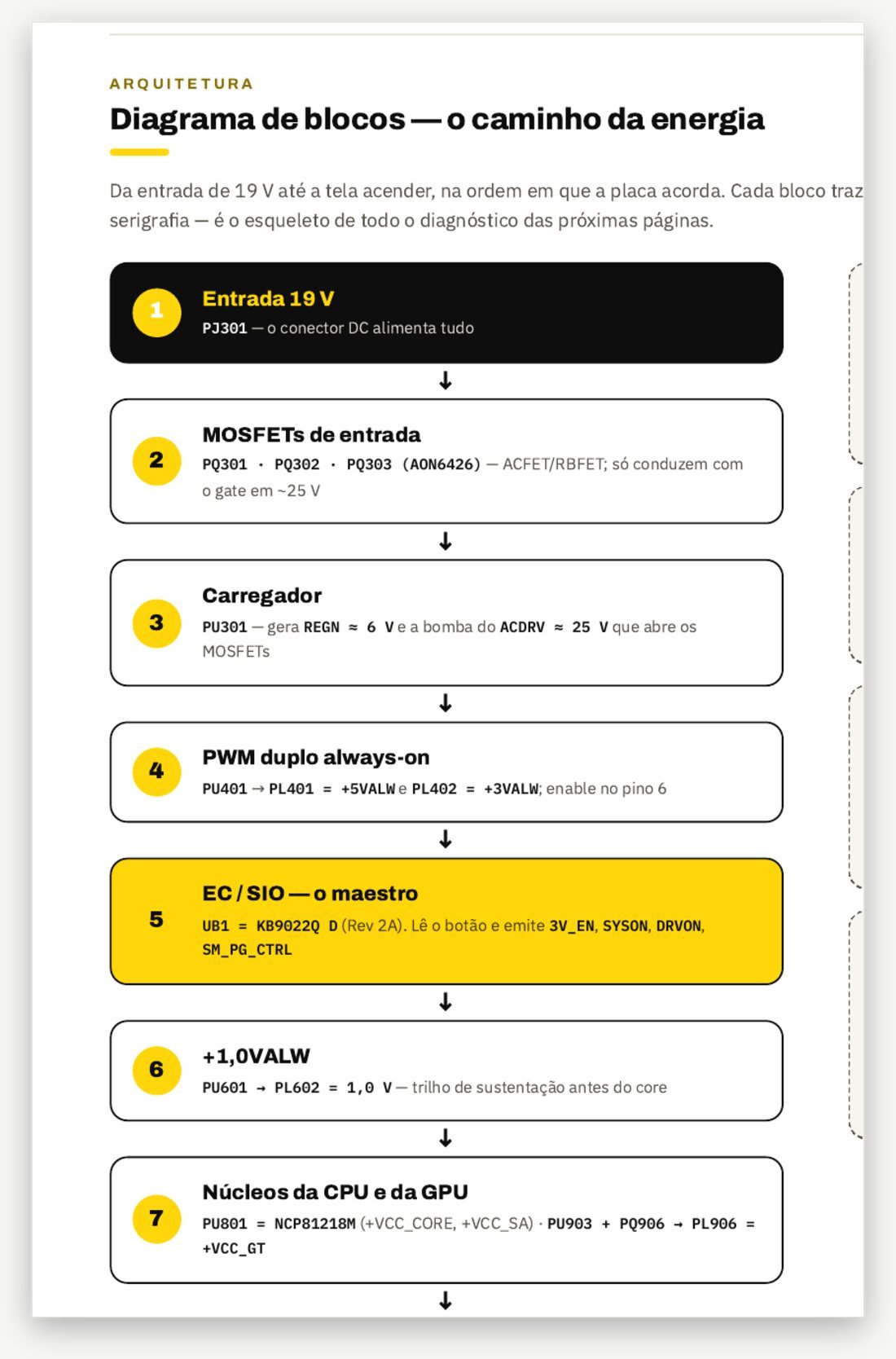

O caminho da energia e do sinal naquela placa, desenhado por nós. Você enxerga o todo antes de encostar a ponta de prova.
Sequência de partida
A ordem em que as tensões sobem, com os sinais que liberam cada etapa. Onde a sequência para é onde o defeito mora.
Valores de referência
Tensões, consumos e medições de diodo esperadas nos pontos que importam, para comparar com o que a sua placa mostra.
Defeitos clássicos com a medição que fechou

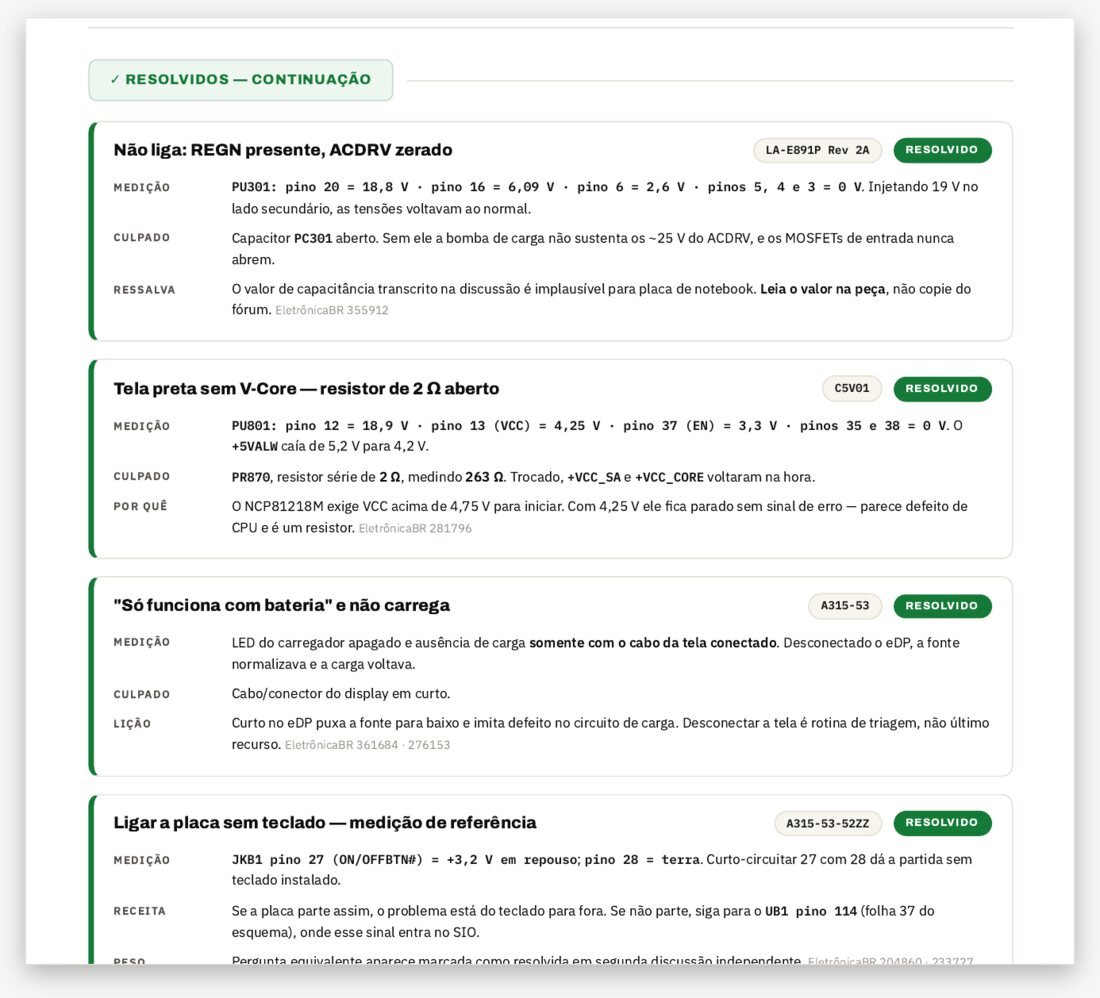

De 12 a 16 casos reais por ficha: o sintoma, a medição, o componente, a solução. Cada um com a origem citada, nada por dedução.
Verificações antes do reparo
A lista do que conferir na sua placa antes de trocar qualquer componente: o que medir, onde e com que referência. Nenhuma peça condenada por dedução.
As fichas são material autoral, redigido do zero a partir de casos públicos de fóruns do mundo todo e de documentação técnica, sem foto de terceiros.
Avalie antes de pagar
Baixe uma ficha completa, de graça

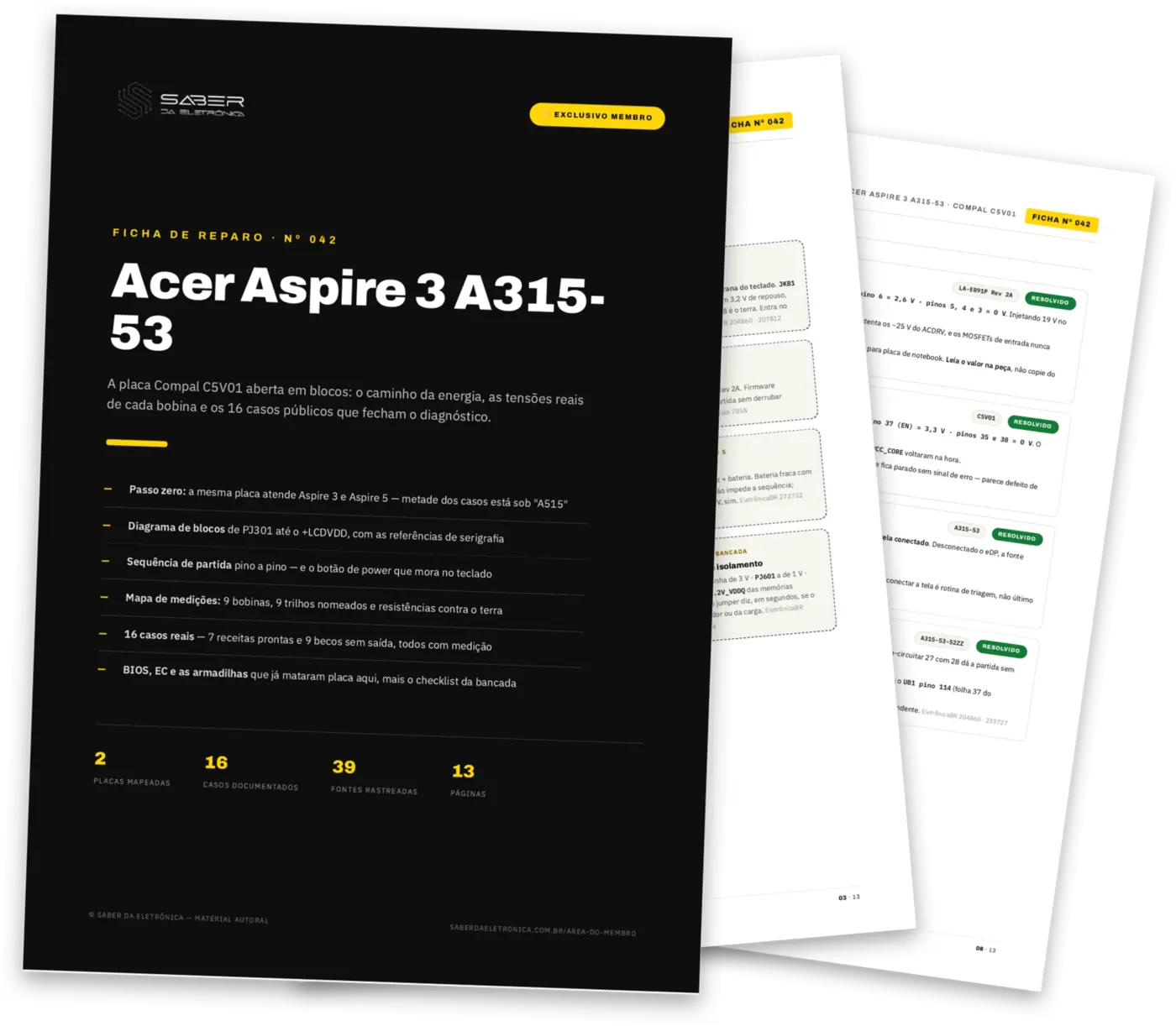

É o dossiê do Acer Aspire 3 A315-53 inteiro: 13 páginas, 16 defeitos com a medição que
resolveu cada um, o diagrama de blocos e a sequência em que as tensões sobem. Você informa o
e-mail e recebe o link na hora. É exatamente o que você recebe nas outras fichas do acervo.
Quem já passou pela bancada
O que dizem de quem ensina
Avaliações públicas no Google, sem seleção: abaixo estão as 3 mais recentes com comentário; as 25 completas estão no perfil.
30 dias: todas as fichas e os Módulos 1 e 2 do curso; cada novo período de 30 dias abre mais um módulo. 12 meses por R$ 299: o curso inteiro abre no ato.
Pagou, o acesso abre em minutos. O Pix não renova sozinho: 5 dias antes de vencer você recebe o lembrete com um novo código.
Pix de R$ · . Abra o app do banco, pague pelo QR ou pelo código, e deixe esta página aberta.
Aguardando o pagamento…
Pagamento confirmado. Seu acesso ao Mapa do Reparo está liberado: a senha foi para o seu e-mail. Entrar na área do membro →
Como o curso abre em cada plano
As fichas, os esquemas e boardviews, o fórum, os vídeos de análise de placa e o pedido de modelo abrem no primeiro dia, em qualquer plano. O que muda de um plano para o outro é o curso.
Mensal (cartão ou Pix de 30 dias)
1º diaMódulos 1 e 2 · 14 aulas
30 diasMódulo 3 · Placa não liga: o roteiro em cinco etapas · 5 aulas
60 diasMódulo 4 · Entrada, proteção e charger em detalhe (placa Dell LA-F115P) · 6 aulas
90 diasMódulo 5 · Sequência de start: 3 V/5 V, Super I/O, PCH, botão power e BIOS · 6 aulas
120 diasMódulo 6 · Placa liga e desliga: estados, sequência das fontes e fontes secundárias · 6 aulas
150 diasMódulo 7 · Diagnóstico rápido e o fluxograma de bancada · 2 aulas
180 diasMódulo 8 · Casos de bancada · 16 aulas
Um módulo novo a cada 30 dias de assinatura ativa. Com 180 dias, o curso inteiro está aberto.
Anual (cartão ou Pix de 12 meses)
1º diaAs 55 aulas, os 8 módulos
Quem está no mensal e passa para o anual abre tudo na hora. Quem cancela e volta continua de onde parou.
Garantia de 7 dias, sem pergunta. Assinou, entrou, baixou e achou que não é para você? Peça a devolução em até 7 dias e o valor volta integral. É o que a lei garante em compra pela internet, e é o que a gente faria mesmo sem lei.
Todas as 1.001 fichas, e cada uma que entrar
O curso de reparo de notebook: 55 aulas em 8 módulos — no mensal, dois módulos no primeiro dia e um novo a cada 30 dias; no anual, tudo de uma vez
53 vídeos só para membros: 53 aulas do curso
Biblioteca de esquemas elétricos e boardviews, por marca, modelo e código da placa, com placas novas toda semana; o que faltar, você pede no fórum
Fórum só de membros: casos de bancada, dúvidas e esquemas, com análise do Mauricio e de outros técnicos
Pedido de modelo: você aponta, a gente produz
5 guias de estágio em PDF: charger, VCORE, fontes secundárias, EC/Super I/O e USB-C
PDF licenciado no seu nome, para usar na sua bancada
Pagamento no Mercado Pago: cartão (renova sozinho) ou Pix (30 dias ou 12 meses); acesso em minutos
Quem usa
O que diz um técnico que usa as fichas
A ficha técnica está legal, não tenho o que falar não. Tá legal, muito conteúdo.
As folhas tão bacanas, tá bem explicativo, bem mastigadinho. O conteúdo em si é excelente, bem caprichado, bem detalhado.
Tem o nome marcado na ficha técnica… é uma coisa bem mais segura.
Wagner, técnico de notebooks
Perguntas rápidas
Como funciona o acesso? Você paga no Mercado Pago, Pix ou cartão, e em poucos minutos recebe login e senha por e-mail. Logado, o acervo inteiro abre na sua Área do Membro.
Posso pedir um modelo que não está no acervo? Pode, e é para isso que existe o botão "pedir uma ficha" na sua área. Se houver material técnico para sustentar as medições, o dossiê é produzido e entra no acervo. Se não houver, você recebe o aviso em vez de uma ficha inventada.
A ficha é esquema elétrico? Não. A ficha é um mapa de diagnóstico: diagrama de blocos, sequência de partida, pontos de medição e casos resolvidos. Além das fichas, a assinatura abre a biblioteca de esquemas e boardviews, que ganha placas novas toda semana, e o que faltar você pede no fórum.
Posso cancelar? Pode cancelar a qualquer momento, com um clique na Área do Membro, sem falar com ninguém, e o acesso continua até o fim do período que você já pagou. Nos primeiros 7 dias também vale a garantia: se preferir, você pede o reembolso integral por e-mail e o acesso é encerrado.
Qual a diferença entre mensal e anual? As fichas são as mesmas nos dois, completas desde o primeiro dia. A diferença está no curso: no mensal, os Módulos 1 e 2 abrem no primeiro dia e um módulo novo abre a cada 30 dias de assinatura; no anual, todas as aulas abrem de uma vez. O anual vale 12 meses pelo preço de 10, num pagamento só: R$ 299, o equivalente a R$ 24,90 por mês.
Tem onde tirar dúvida? Tem. No fórum dos membros você abre o caso da sua placa e recebe orientação do Mauricio e de outros técnicos, em público, para que a resposta sirva a todos. Não é atendimento individual nem diagnóstico à distância: quem mede é você.
A próxima placa que chegar na sua bancada já pode ter mapa.
