Hantek 6022BE: Driver, Software e o Que Ele Mede de Verdade (Guia 2026)

O Hantek 6022BE é um osciloscópio de dois canais e 20 MHz que não tem tela: é uma caixinha USB, e quem desenha a forma de onda é o computador. O que trava quase todo mundo não é o aparelho — é o par driver + software. Abaixo: links oficiais, os dois caminhos de instalação, os cinco erros mais comuns e o que esse osciloscópio não pode medir.

Última verificação: 21 de setembro de 2026. Todos os arquivos citados foram baixados e conferidos por nós nesta data; não hospedamos nenhum deles.

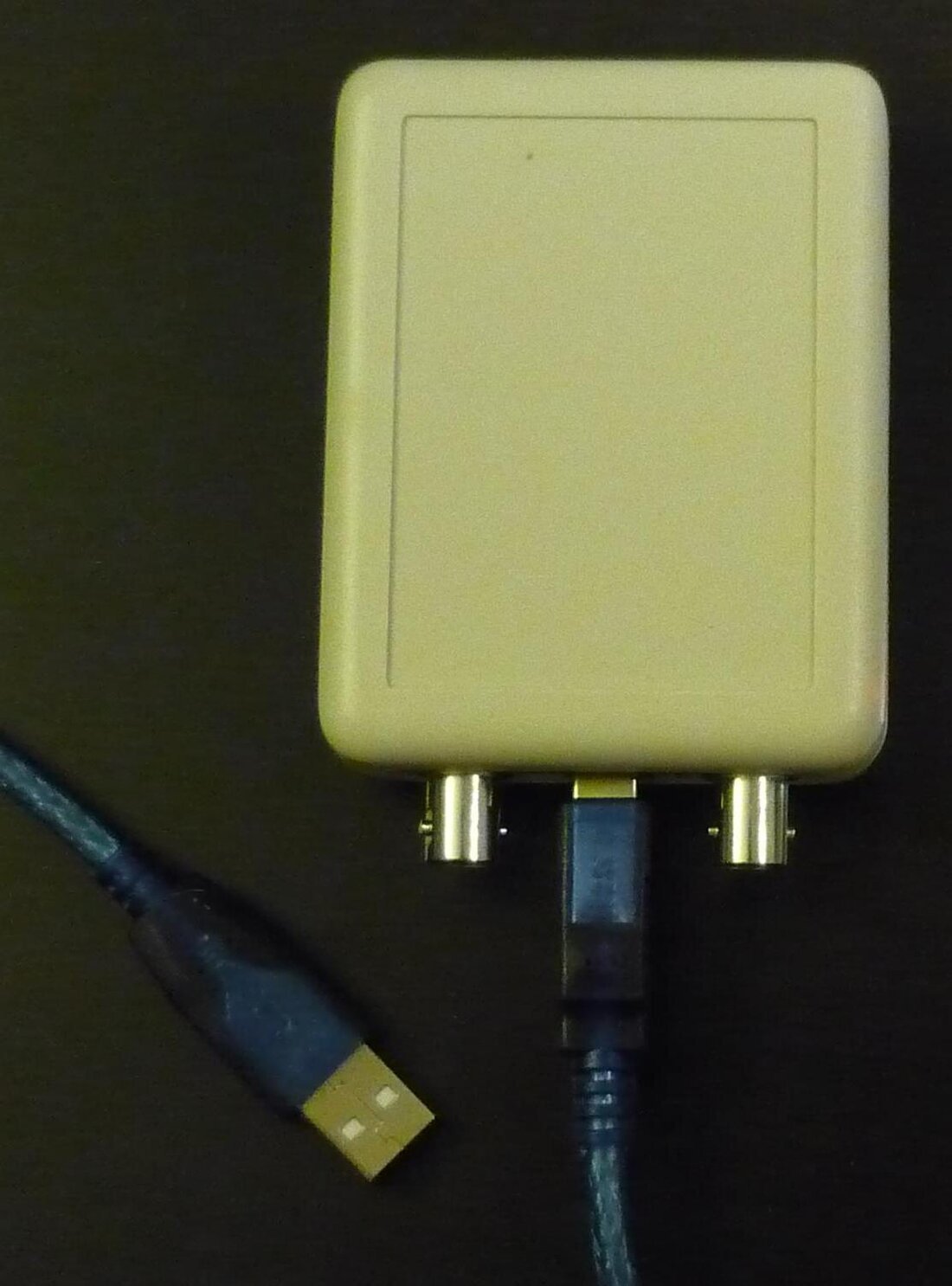

O que é o Hantek 6022BE

Pelo manual oficial do fabricante (Hantek6022BE User’s Manual, versão 1.0.3), o aparelho tem 2 canais, 20 MHz de banda (−3 dB), 48 MS/s de amostragem em tempo real e 8 bits de resolução vertical, entrada de 1 MΩ, escalas de 20 mV/div a 5 V/div com ponta ×1, gatilho só de borda e caixa de 200 × 120 × 35 mm alimentada pelo próprio cabo USB — não existe fonte externa.

Dentro dele há um chip Cypress FX2, o mesmo dos analisadores lógicos baratos. Isso explica o comportamento que assusta o iniciante: o firmware não fica gravado no aparelho. Ele é carregado na memória do FX2 a cada vez que o osciloscópio é ligado, pelo programa que estiver no comando — troque de programa sem desconectar o cabo e o próximo não acha nada.

Downloads oficiais: o que baixar

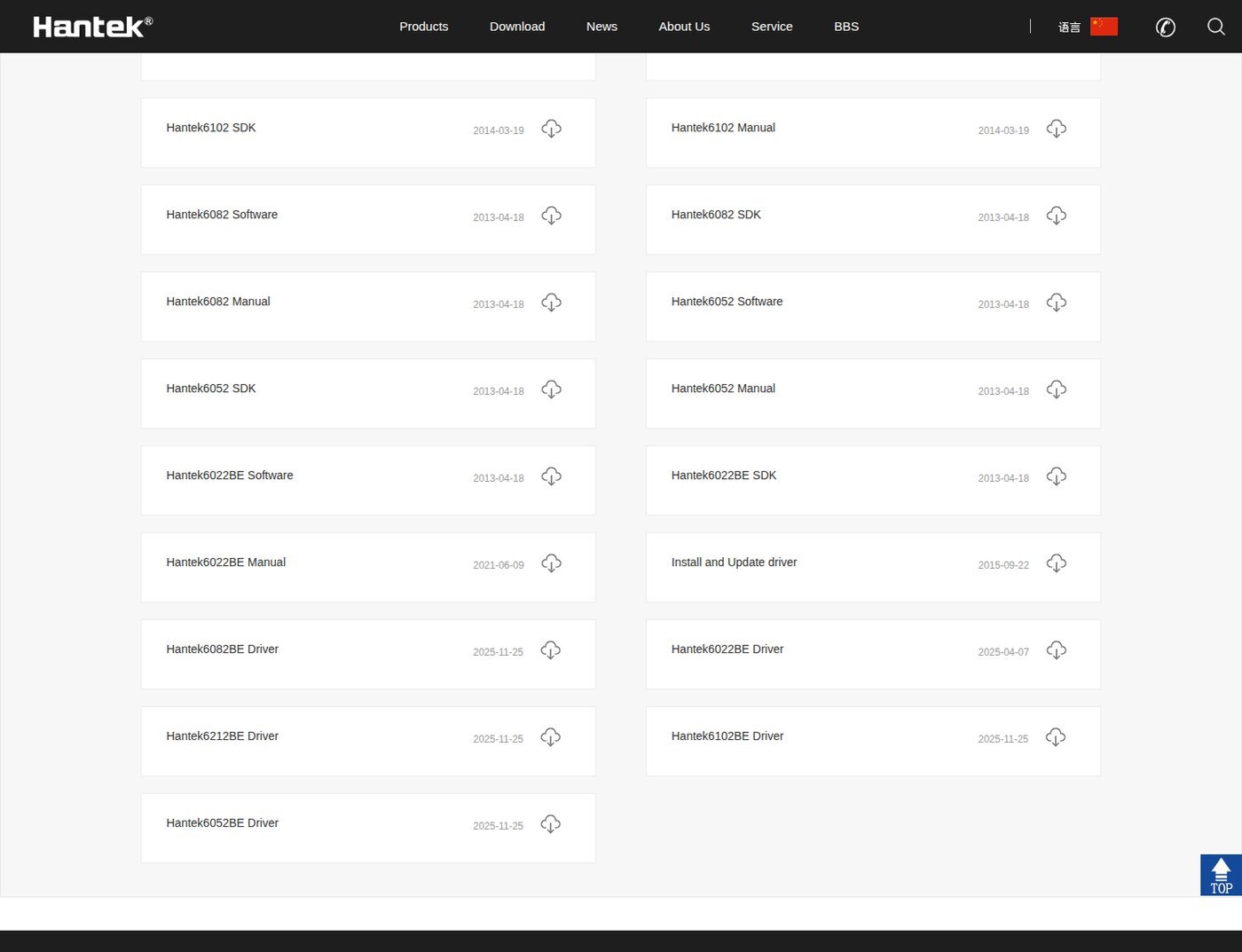

Tudo o que interessa está na aba Download da página da série Hantek6002BE, no site do fabricante. Repare nas datas da tabela abaixo — elas contam a história desse aparelho melhor do que qualquer review.

O pacote de software é o mesmo desde sempre: o instalador que vem dentro dele (Setup.exe, 6,7 MB) é de 13 de dezembro de 2017 e o manual embutido é de 2015, onde os requisitos declarados ainda são “Windows XP/Vista/7”. Já o pacote de driver é recente, e é aí que mora a boa notícia da seção seguinte.

O driver certo no Windows 10 e 11

Abrimos os dois pacotes para comparar, e a diferença é decisiva:

• Driver de dentro do HT6022_Software.zip: arquivos de 2014 e 2016, catálogo assinado em SHA-1 pela própria Qingdao Hantek, com certificado VeriSign válido de 3 de setembro de 2014 a 3 de setembro de 2015. É o driver que o instalador de 2017 oferece.
• Driver de Hantek6022BE Driver.rar (o de 07/04/2025): arquivos de 22 e 23 de outubro de 2024, versão declarada 3.4.7.000, e o catálogo está assinado em SHA-256 pela “Microsoft Windows Hardware Compatibility Publisher” — ou seja, passou pela assinatura da própria Microsoft.

Isso importa porque, desde o Windows 10 versão 1607, a política de assinatura de drivers da Microsoft só carrega driver novo assinado pelo portal da própria Microsoft. Assinatura cruzada antiga só passa em três casos: PC atualizado de uma versão anterior, Secure Boot desligado, ou certificado emitido antes de 29 de julho de 2015. O driver velho da Hantek se encaixa no terceiro por muito pouco — e é por isso que ele às vezes instala e às vezes não. Baixe o driver separado de 2025 e nenhuma dessas exceções importa.

Instalação, pelo próprio documento da Hantek que acompanha o pacote: ligue o osciloscópio, abra o Gerenciador de Dispositivos, botão direito no dispositivo desconhecido, Atualizar driver → Procurar software no computador e aponte para a pasta descompactada. Se o Windows recusar, repita usando “Permitir que eu escolha” → Com disco e selecione o arquivo .inf.

O aparelho aparece duas vezes, e isso é normal. O 6022BE se identifica como VID_04B4&PID_6022 antes do firmware e como VID_04B5&PID_6022 depois. O driver antigo tratava os dois como “DRIVER 1” e “DRIVER 2” separados; o pacote de 2025 cobre os dois no mesmo arquivo.

OpenHantek6022: o programa que a comunidade mantém

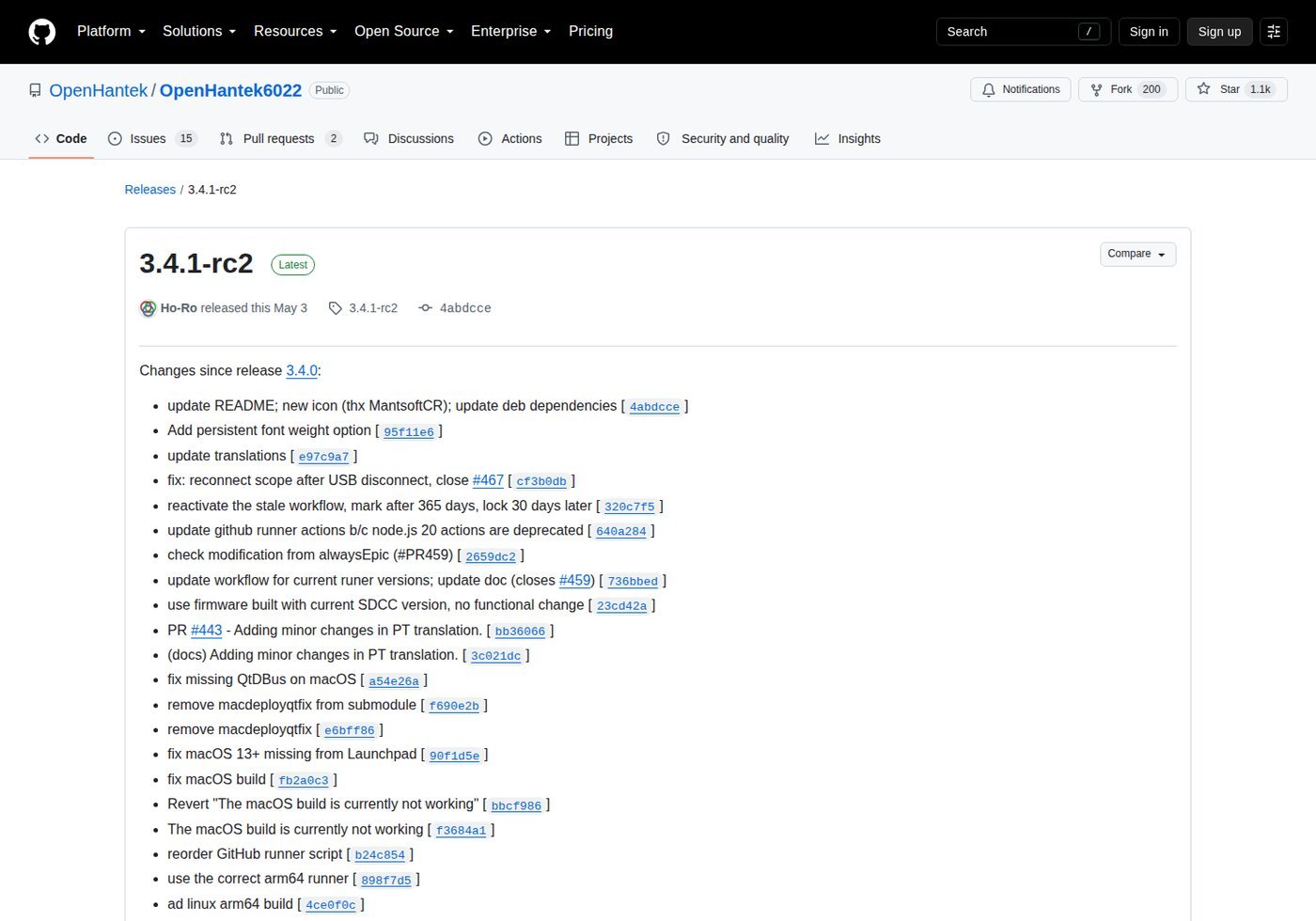

O OpenHantek6022 é software livre, roda em Windows, Linux, macOS e Raspberry Pi, e está vivo: a última versão publicada é a 3.4.1-rc2, de 3 de maio de 2026 (a última sem “rc” no nome é a 3.4.0, de março de 2025). Traz espectro por FFT, canais matemáticos, medições automáticas e exportação em CSV, JSON, PDF e imagem.

O aviso mais importante está na primeira página do projeto e é literal: “o driver original da Hantek para Windows não funciona”. O OpenHantek fala com o aparelho por WinUSB, não pelo driver do fabricante. São dois caminhos que se excluem — você escolhe um.

Windows. O jeito recomendado pelo projeto é o arquivo assinado OpenHantek.inf, que vem na pasta driver do pacote: botão direito no arquivo, Instalar. O caminho alternativo é o Zadig, e aqui está a pegadinha clássica: ele tem que ser rodado duas vezes, escolhendo WinUSB para 04B4/6022 e depois de novo para 04B5/6022. Se você já tinha o driver do fabricante instalado, não precisa desinstalar — o Zadig substitui.

Linux. Instale o pacote .deb ou .rpm da página de releases e pronto: eles já colocam as permissões no lugar. Se você compilou ou usou o .tar.gz, copie o arquivo 60-openhantek.rules para /etc/udev/rules.d/ e desconecte e reconecte o cabo.

macOS. Existem pacotes, mas o projeto declara que não há suporte fora do Linux enquanto não aparecer um voluntário. Há relatos abertos de falha no envio do firmware em Ventura e Sequoia, resolvidos na base da insistência — abrir o programa duas ou três vezes seguidas.

Os 5 problemas mais comuns — e a correção

1. O programa abre, mas o osciloscópio não aparece na lista (ou o botão OK fica cinza) no Windows. Foi o caso do chamado nº 110 do projeto, em 2020: o usuário tinha rodado o Zadig uma vez só. A solução confirmada pelo mantenedor é rodar o Zadig nas duas identificações, 04B4/6022 e 04B5/6022. No mesmo chamado há um segundo culpado frequente: cadeias de hubs USB e docking stations. Teste na porta direta do computador.

2. “Instalei o driver da Hantek e o OpenHantek parou” (ou o contrário). São drivers incompatíveis entre si para o mesmo aparelho. Para o programa do fabricante, use o driver da Hantek; para OpenHantek ou PulseView, use WinUSB. A troca se faz no Gerenciador de Dispositivos ou pelo Zadig, e vale sempre desconectar e reconectar o cabo depois — lembre que o firmware some quando o aparelho perde energia.

3. No Linux ele é detectado, mas só funciona com sudo. Exatamente o chamado nº 213, de agosto de 2021, num Ubuntu recém-instalado: faltavam as regras udev. Copie o 60-openhantek.rules para /etc/udev/rules.d/, replugue o cabo e o botão destrava. Nunca é boa ideia rodar o programa como root para contornar isso.

4. As medidas estão deslocadas e a calibração não persiste. O próprio projeto avisa que esse aparelho “tem um erro de ponto zero bastante grande” e oferece Oscilloscope → Calibrate Offset. No chamado nº 427, de março de 2025, o arquivo de calibração saía com ganho 1 e offset 0 — o mantenedor explicou que, quando o desvio inicial é grande demais, a calibração automática para no meio. O caminho que funcionou foi gerar os valores pela ferramenta Hantek6022API, do mesmo autor.

5. “Comprei um de 48 MS/s e só consigo 30.” Não é defeito nem limitação do programa livre por implicância: o OpenHantek declara que 48 MS/s não é suportado com dois canais porque o fluxo de dados pelo USB fica instável, e o teto praticado é 30 MS/s. Com um canal só a taxa sobe. É o preço de um aparelho sem memória própria, que despeja tudo pelo cabo em tempo real.

A parte que ninguém conta: o que o 6022BE não mede

Essa é a informação que mais falta nos anúncios, e ela está no manual oficial, em letra pequena:

• Entrada máxima de ±5 V, com proteção declarada de 35 V de pico sem atenuação externa. Mesmo com ponta ×10, esse aparelho não é para chegar perto da rede elétrica de 127 ou 220 V.
• Acoplamento só DC. Não existe acoplamento AC: para ver uma ondulação de 50 mV montada em cima de 12 V, você vai brigar com a escala.
• Sem isolação. O manual não cita isolação nenhuma e o aparelho é alimentado pelo USB — logo, o terra das duas pontas é o terra do seu computador. Ligar esse terra num ponto que não seja terra é o jeito clássico de perder o osciloscópio e a porta USB no mesmo instante.
• Gatilho por software. A documentação técnica do sigrok classifica o 6022BE como “sem memória” e com gatilho apenas por software. Evento raro e rápido não é o terreno dele.

Dito isso, é justo o outro lado: por menos do que custa um multímetro razoável, ele mostra ondulação de fonte, sinal de clock, PWM e a forma de onda de um oscilador — tarefas que resolvem boa parte do diagnóstico de placa. Como primeiro osciloscópio de quem já tem multímetro e quer enxergar o sinal, ele cumpre. Como instrumento único de bancada profissional, não.

Perguntas frequentes

O Hantek 6022BE funciona no Windows 11? Sim, com o pacote de driver de abril de 2025, que tem assinatura da Microsoft. O programa do fabricante também roda, apesar de o manual dele ainda falar em Windows XP, Vista e 7.

Qual é a diferença entre o 6022BE e o 6022BL? O BL acrescenta 16 canais de analisador lógico ao mesmo osciloscópio de dois canais. Os dois são suportados pelo OpenHantek6022; o identificador USB do BL é 04B4/602A antes do firmware.

Dá para usar com o PulseView? Dá. A documentação do sigrok trata o 6022BE pelo driver hantek-6xxx e exige o firmware livre fx2lafw; depois de carregá-lo o aparelho passa a se identificar como 1d50:608e, o que significa mais uma passada do Zadig. O passo a passo dessa ferramenta está no nosso guia do PulseView.

Ele mede sinal de 20 MHz de verdade? 20 MHz é a banda de −3 dB, o ponto em que o aparelho já entrega cerca de 70% da amplitude real. Para leitura confiável de amplitude, trabalhe bem abaixo disso.

Conclusão

O 6022BE dá trabalho na instalação por um motivo simples: existem dois mundos de software para o mesmo hardware, e cada um quer um driver diferente. Decida primeiro qual você vai usar — programa do fabricante com o driver de 2025, ou OpenHantek6022 com WinUSB — e metade dos problemas some. A outra metade se resolve lembrando que o firmware evapora toda vez que o cabo sai da porta.
