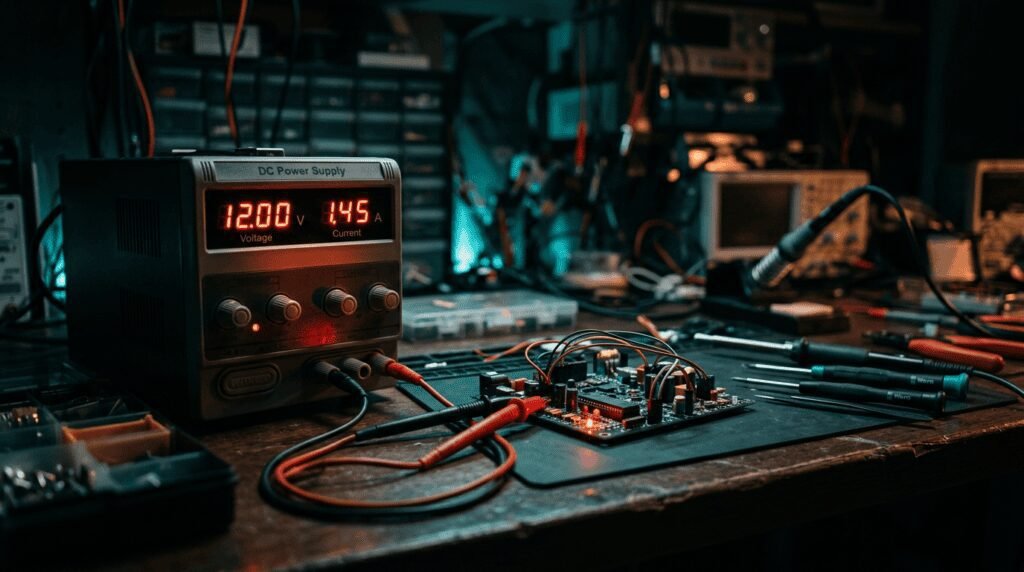

Fonte de bancada 30V 5A

No universo da eletrônica, especialmente para quem trabalha com reparos ou desenvolvimento de projetos, ter as ferramentas certas é crucial. E, quando se trata de alimentação precisa e segura, a Fonte de bancada 30V 5A destaca-se como um equipamento verdadeiramente indispensável em qualquer estação de trabalho técnica.

20 min

Entendendo sua Fonte de bancada 30V 5A

Sua Fonte de bancada 30V 5A é uma ferramenta versátil e essencial, permitindo controlar tanto a tensão quanto a corrente fornecida aos seus circuitos. Portanto, vamos entender melhor suas principais características:

Tensão (Volts – V): Ajuste Fino para Cada Necessidade

A característica “ajustável” da sua Fonte de bancada 30V 5A significa que você pode selecionar, através de um potenciômetro, qualquer valor de tensão entre 0V e 30V. Essa flexibilidade é crucial, pois diferentes dispositivos eletrônicos operam com tensões específicas. Por exemplo, alguns exemplos comuns incluem:

• Celulares: Geralmente entre 3.7V e 4.2V para a bateria, e 5V quando carregados via USB.
• Notebooks: Adaptadores costumam fornecer 19V, enquanto internamente encontramos tensões variadas como 3.3V, 5V, 12V, além das tensões específicas para CPU e GPU.
• TVs: As fontes internas operam com múltiplas tensões, como 5V, 12V, 24V, e tensões para o backlight.
• Outros Dispositivos:
• Arduino: 5V ou 3.3V.
• Raspberry Pi: 5V.
• Dessa forma, ter uma fonte ajustável permite que você alimente uma vasta gama de equipamentos com a tensão correta, evitando danos.

Corrente (Amperes – A): Controle e Proteção

Assim como a tensão, a corrente da sua Fonte de bancada 30V 5A também é ajustável, permitindo que você defina um limite de corrente que pode variar de 0A até 5A. Isso oferece duas vantagens principais:

1. Proteção contra Curto-Circuitos: Ao limitar a corrente máxima, você protege tanto a fonte quanto o circuito conectado. Consequentemente, em caso de um curto-circuito ou falha no dispositivo, a fonte não fornecerá mais corrente do que o limite estabelecido, prevenindo danos maiores.
2. Fornecimento Sob Demanda: É importante entender que a fonte disponibiliza até o limite de corrente que você ajustou. No entanto, o circuito conectado puxará apenas a corrente que ele necessita para operar. Por exemplo, mesmo que você ajuste a fonte para o máximo de 5A, se o dispositivo conectado consumir apenas 1A, a fonte fornecerá somente 1A.

Potência (Watts – W): Dimensionando o Consumo

A potência é o produto da tensão pela corrente (P = V x I). Sendo assim, sua fonte, com capacidade máxima de 30V e 5A, pode fornecer uma potência total de até 150W (30V * 5A = 150W).

Entender a potência é útil para duas finalidades principais:

Dimensionar o consumo: Você pode calcular a corrente que um dispositivo irá consumir se souber sua potência e tensão de operação.
Ajustar a proteção de corrente: Por exemplo, se uma placa de celular consome 8W de potência e opera com 4V, a corrente consumida será de 2A (I = P / V = 8W / 4V). Sabendo disso, você pode ajustar o limite de corrente da sua fonte para um valor ligeiramente acima de 2A (ex: 2.2A). Isso garante que a placa receba a corrente necessária, mas também oferece uma margem de segurança, protegendo-a contra sobrecorrente em caso de problemas.

Portanto, utilizar corretamente os ajustes de tensão, corrente e compreender a potência permitirá que você trabalhe com seus projetos eletrônicos de forma segura e eficiente.

Principais Características e Controles de uma Fonte de bancada 30V 5A

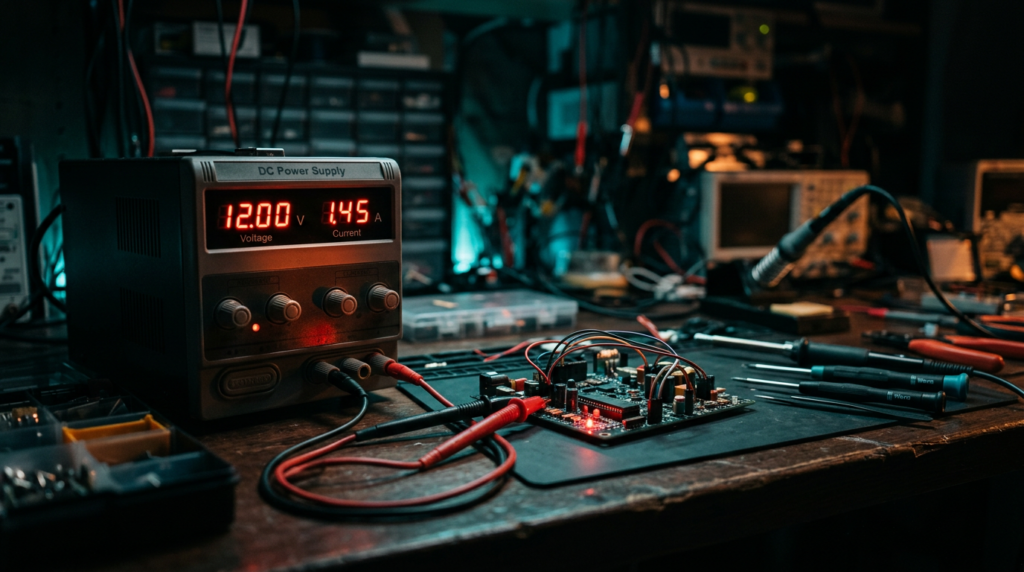

Uma fonte de bancada típica de 30V/5A geralmente apresenta os seguintes elementos:

• Displays: Para visualização da tensão (Voltage) e da corrente (Current) em tempo real.
• Outro componente essencial são os Bornes de Saída: Estes são os terminais positivo (+, geralmente vermelho) e negativo (-, geralmente preto), utilizados para conectar os cabos ao circuito. Além disso, algumas fontes podem ter um terceiro borne para o terra (GND, geralmente verde).

Controles Precisos: Ajustando Tensão e Corrente

Sua fonte de bancada é equipada com controles que permitem ajustes detalhados tanto da tensão quanto da corrente de saída. Normalmente, você encontrará:

Ajuste de Tensão (Voltage): Geralmente, existem dois potenciômetros (ou botões) para a tensão: Grosso (Coarse): Permite fazer grandes variações na tensão rapidamente. Fino (Fine): Usado para o ajuste preciso do valor de tensão desejado.

Ajuste de Corrente (Current): Similarmente, existem controles para o limite de corrente: Grosso (Coarse): Para definir uma faixa aproximada do limite de corrente. Fino (Fine): Para o ajuste fino do limite máximo de corrente que a fonte poderá fornecer.

Como Configurar o Limite de Corrente (Modo CC – Corrente Constante):

O procedimento para ajustar o limite de corrente antes de conectar sua carga é crucial para a segurança dos seus circuitos. De fato, muitas fontes exigem o seguinte método:

1. Atenção: Saída Desabilitada! Antes de tudo, certifique-se de que a saída da fonte esteja DESABILITADA (botão “Output” desligado, se houver) ou que nada esteja conectado aos terminais de saída.
2. Pré-ajuste de Tensão: Gire o potenciômetro de ajuste de tensão (Coarse Voltage) para um valor baixo, por exemplo, entre 2V a 5V. Isso é apenas para permitir que a fonte opere e mostre a corrente.
3. Curto-Circuito Controlado (Procedimento Padrão para Muitas Fontes):
4. Com cuidado, utilize um cabo apropriado (com garras jacaré ou pontas de prova) para conectar diretamente o terminal positivo (+) ao terminal negativo (-) da fonte. Assim, você criará um curto-circuito controlado e seguro para este procedimento específico de ajuste.

Importante!!!

1. Este procedimento só deve ser feito para configurar o limite de corrente e com os ajustes de tensão e corrente inicialmente baixos.
2. Habilite a Saída (se aplicável): Se sua fonte possui um botão “Output”, habilite a saída.
3. Visualização e Ajuste: Agora, o display de corrente da fonte mostrará o valor de corrente que está fluindo (que será o limite que você está configurando). Utilize os potenciômetros de ajuste de corrente (Coarse e Fine Current) para definir o limite máximo desejado. Por exemplo, se você quer limitar a corrente a 1A, ajuste até que o display mostre “1.00 A”.
4. Desfaça o Curto e Desabilite a Saída: Remova o cabo que estava curto-circuitando os terminais e, se aplicável, desabilite a saída da fonte (“Output” OFF).
5. Ajuste Final da Tensão: Agora, com o limite de corrente corretamente configurado, você pode ajustar a tensão para o valor exato que seu circuito necessita, antes de conectá-lo.
6. Observação Importante: Sempre consulte o manual da sua fonte de alimentação específica, pois alguns modelos mais modernos podem ter métodos diferentes ou até mesmo um botão dedicado para ajustar o limite de corrente sem a necessidade de curto-circuitar os terminais. No entante o método descrito acima é comum para muitos modelos tradicionais.

Como Usar a Fonte de bancada 30V 5A na Prática (com exemplos):

Aqui estão algumas aplicações práticas e como proceder:

Configuração Inicial Segura:

1. Ligar a fonte.
2. Garantir que a saída esteja DESABILITADA (Output OFF).
3. Ajustar o limite de corrente (CC) para um valor baixo (ex: 0.1A ou 0.5A)
4. Ajustar a tensão (CV) para o valor desejado para o circuito.
5. Conectar os cabos da fonte ao dispositivo/circuito (observar polaridade!).
6. Habilitar a saída (Output ON).

Aplicações em Manutenção:

Alimentar Placas Sem Bateria (Celulares, Notebooks):

• Primeiro, identifique a tensão correta.
• Depois, ajuste o limite de corrente para proteger contra curtos iniciais.
• Então, observe o consumo de corrente:
  • Consumo zero: Pode indicar um curto primário antes do gerenciamento de energia ou circuito aberto.
  • Consumo alto e fixo: Indica um curto-circuito.
  • Consumo pulsante ou normal: Sugere que a placa está tentando iniciar.

Testar Componentes (LEDs, Motores Pequenos):

• Ajustar tensão e corrente adequadas para o componente.

Diagnosticar Curto-Circuitos:

• Utilize a fonte no modo CC com baixa tensão e corrente limitada.
• A técnica de “injeção de tensão” (com cuidado e conhecimento!) pode ajudar a localizar componentes aquecendo.
• Adicionalmente, o uso de álcool isopropílico ou spray congelante pode auxiliar na visualização do ponto de aquecimento.
• Reativar” Baterias de Lítio (COM MUITO CUIDADO E CONHECIMENTO):
• ALERTA: Esta é uma técnica avançada e arriscada se feita incorretamente, podendo causar danos à bateria ou incêndio.
• Este método é para baterias que caíram abaixo da tensão mínima de proteção e, por isso, o carregador normal não as reconhece.
• Ajuste a fonte para a tensão nominal da bateria (ou um pouco abaixo) e um limite de corrente MUITO baixo (ex: 100-200mA).
• Monitore de perto a tensão e temperatura da bateria. Desconecte imediatamente se aquecer.
• Recomenda-se fortemente que apenas técnicos experientes tentem isso.

Carregar Dispositivos (quando o carregador original falha ou para teste):

• Simular um carregador USB (5V, até 2A por exemplo).

Identificar Consumo Parasita:

• Alimentar um dispositivo e observar o consumo em standby.

Dicas de Segurança e Boas Práticas

• NUNCA exceda a tensão máxima do dispositivo sob teste.
• SEMPRE comece com o limite de corrente baixo e aumente conforme necessário e seguro.
• Cuidado com a polaridade invertida; pois isso pode danificar o circuito ou a fonte.
• Use cabos de boa qualidade e com garras jacaré ou pontas adequadas.
• Não deixe a fonte operando em curto por longos períodos, mesmo com proteção.
• Mantenha a área de trabalho limpa e organizada.
• Além disso, entenda o circuito que está alimentando antes de conectar a fonte.

O que Procurar ao Comprar uma Fonte de bancada 30V 5A

Ao escolher sua fonte, considere os seguintes aspectos:

• Precisão dos displays: Verifique se os valores mostrados são confiáveis.
• Qualidade dos potenciômetros de ajuste: Devem permitir ajustes finos sem “saltos”.
• Proteções embutidas: Procure por OCP (Over Current Protection), OVP (Over Voltage Protection) e OTP (Over Temperature Protection).
• Ruído (ripple e noise) na saída: Especialmente importante para circuitos sensíveis.
• Recursos extras: Algumas fontes oferecem memórias para configurações, interface USB para controle, entre outros.
• Faixa de preço esperada: Defina seu orçamento, mas lembre-se que qualidade tem seu preço.

Conclusão

Em resumo, a fonte de alimentação de bancada 30V/5A é uma peça fundamental no arsenal de qualquer técnico ou hobbista de eletrônica. De fato, aprender a configurá-la corretamente e entender seus modos de operação não apenas protege seus equipamentos, mas também eleva seu nível de diagnóstico e reparo.

Não se intimide com os botões e ajustes; com um pouco de prática, você verá como ela se torna uma extensão natural da sua capacidade de solucionar problemas. Portanto, invista tempo em conhecer sua fonte, e ela certamente se tornará uma de suas ferramentas favoritas.
