Como Testar Capacitores: Estufado, em Curto e o Vilão Invisível (ESR)

Se existe um campeão de defeito em eletrônica, ele se chama capacitor. Fonte que liga e desliga, TV que demora a ligar, placa que reinicia sozinha, notebook morto por curto — atrás de uma fração enorme desses casos há um capacitor estufado, em curto ou envelhecido por dentro sem dar sinal externo nenhum. Neste capítulo da série Diagnóstico, você aprende os testes na ordem certa: olho, multímetro e o teste que separa amador de profissional — o ESR, o defeito invisível.

O que o Capacitor Faz (e por que ele quebra tanto)

O capacitor é a caixa d’água do circuito: enche e esvazia o tempo todo para alisar as ondulações da tensão — exatamente o papel de “filtrar” que vimos nos 4 passos do carregador (AC→DC). É um trabalho brutal: ele carrega e descarrega milhares de vezes por segundo, aquecido pelo próprio esforço, a vida inteira. Com o tempo, o eletrólito seca e o desempenho degrada.

• Eletrolítico (o cilindro clássico, com polaridade): rei das fontes e o que mais envelhece;
• Cerâmico SMD (os retangulinhos marrons, aos milhares na placa): não envelhece como o eletrolítico, mas racha com flexão/impacto e morre em curto — é o suspeito nº 1 quando uma linha inteira está em curto;
• Polímero (os “sólidos” de topo prateado): mais duráveis, mas não imortais.

Teste 1 — o Olho (30 segundos que resolvem muito caso)

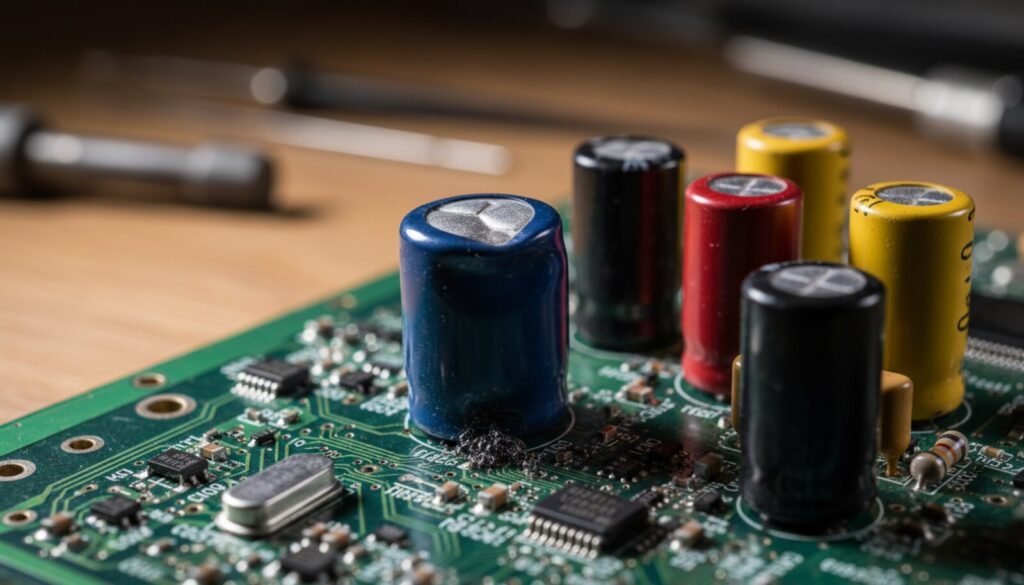

• Topo estufado ou vazamento na base do eletrolítico = condenado, sem precisar medir (o topo tem ranhuras justamente para “abrir” quando a pressão interna sobe);
• Marcas de calor na placa ao redor, cheiro característico;
• ⚠️ O inverso não vale: capacitor bonito não é capacitor bom — a maioria dos defeituosos morre sem estufar. É por isso que existem os testes 2 e 3.

Teste 2 — Multímetro (curto, aberto e capacitância)

Placa desenergizada e capacitor descarregado (curte os terminais com um resistor ou chave de fenda com cabo isolado — os grandes de fonte guardam carga que machuca):

1. Curto: escala de continuidade/ohms nos terminais. Beep contínuo que não muda = capacitor em curto. Nos cerâmicos SMD, este é O teste — cerâmico em curto derruba a linha e some no meio de dezenas de irmãos (a caça ao curto ensina a achar qual é);
2. Carga e descarga: na escala de ohms (fora do circuito), a leitura de um eletrolítico bom sobe progressivamente até OL — é ele carregando com a corrente do multímetro. Fica parado em OL direto = aberto; parado em baixo = fuga;
3. Capacitância: se o seu multímetro tem escala de farads (F/µF), meça fora do circuito e compare com o valor impresso: até ±20% é aceitável nos eletrolíticos. Muito abaixo = seco.

Teste 3 — ESR: o Defeito Invisível

Aqui está a pegadinha que engana até multímetro caro: um capacitor pode medir a capacitância perfeita e mesmo assim estar morto para o circuito. O que degrada primeiro não é a capacitância — é a ESR (resistência série equivalente): uma resistência interna parasita que cresce conforme o eletrólito seca.

Volte à caixa d’água: a capacitância é o tamanho da caixa; a ESR é o diâmetro do cano. De que adianta a caixa cheia se o cano virou um canudo? Em fonte chaveada — onde o capacitor precisa entregar corrente em pulsos rapidíssimos — ESR alta significa filtragem nenhuma: a tensão ondula (“ripple”), a fonte apita, reinicia, ou os reguladores adiante enlouquecem. Sintomas clássicos: equipamento que demora a ligar frio e funciona quente, fonte que liga/desliga, reinicializações aleatórias.

• O instrumento: o medidor de ESR (dezenas de reais nos modelos transistor-tester, que ainda medem capacitância, indutância e identificam transistores — o famoso “canivete suíço” do técnico);
• O bônus: ESR se mede com sinal fraco de alta frequência, então dá para medir com o capacitor na placa na maioria dos casos (descarregado!) — triagem rápida de uma fileira inteira de caps;
• Referência rápida: quanto maior o capacitor, menor a ESR esperada — um 1000 µF bom fica em centésimos/décimos de ohm; passou de ~1 Ω num capacitor grande de fonte, desconfie forte. As tabelas dos medidores trazem os valores por faixa.

Na Troca: as 3 Regras

1. Capacitância igual (ou próxima) e tensão igual ou MAIOR (um 16 V no lugar de um 10 V, sim; o contrário, nunca);
2. Temperatura e tipo: em fonte, sempre 105 °C e de preferência da linha low-ESR — capacitor “de radinho” em fonte chaveada morre em meses;
3. Polaridade sagrada: eletrolítico invertido estufa (às vezes com estrondo). A faixa marca o negativo; na placa, o quadrado/hachura marca o negativo — confira duas vezes.

Perguntas que Sempre Aparecem

Posso usar capacitância maior na troca? Em filtro de fonte, um degrau acima (1000 → 1500 µF) raramente incomoda e às vezes até melhora. Em circuitos de tempo/partida (soft-start, osciladores), não — o valor faz parte da conta.

Cerâmico também tem ESR? Tem, e baixíssima — é a glória dele. Cerâmico raramente “seca”; o defeito dele é rachar e curto-circuitar. Diagnósticos diferentes para bichos diferentes.

Vale recapear a placa inteira (“recap”)? Em equipamento antigo/valioso com um eletrolítico já condenado, sim: os irmãos da mesma idade estão no mesmo caminho. Em placa moderna, troque o culpado e meça os vizinhos com o ESR — condenar em massa sem medir é chute caro.

Conclusão

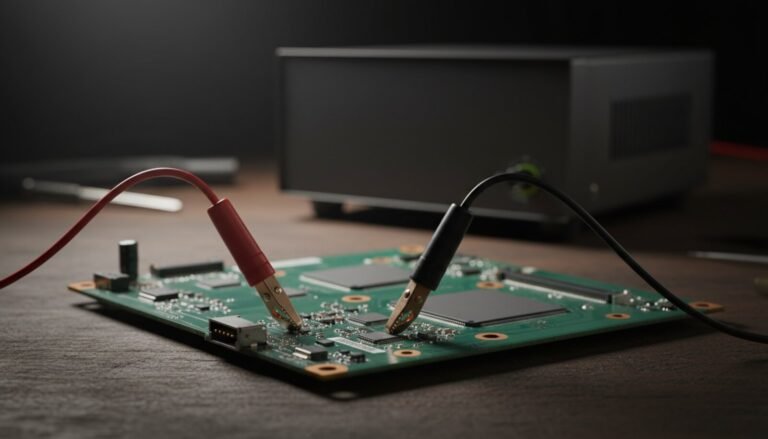

Capacitor se testa em camadas: olho (estufado = já era), multímetro (curto, aberto, capacitância) e ESR — o teste que enxerga o defeito invisível e que paga o medidor no primeiro conserto. Junte este guia ao dos resistores, diodos e transistores e ao dos MOSFETs, e o arsenal de teste de componentes da série está completo. A seguir: colocando a fonte de bancada para trabalhar no diagnóstico — o instrumento que transforma suspeita em prova.
