Baterias e Carregamento: Lítio, BMS e o Aparelho que Não Carrega — Eletrônica do Zero #32

Poucas peças geram tanto orçamento errado na bancada quanto as baterias de lítio. O cliente chega dizendo que “a bateria morreu”, o aparelho não dá sinal de vida no carregador, e a conclusão parece óbvia. Só que, muitas vezes, a célula está intacta — quem desligou tudo foi o próprio circuito de proteção que mora dentro do pacote.

Este capítulo continua o caminho da energia que a série abriu na fonte de alimentação e nos reguladores e trilhos de tensão, mas pelo lado que mais chega à oficina hoje: o aparelho que funciona sem tomada. Depois de ver em sensores como o mundo vira tensão na placa, agora vamos ver como a energia fica guardada nela — e por que diagnosticar “não carrega” quase nunca começa pela bateria.

Baterias de lítio: uma célula não é um componente, é um subsistema

Uma pilha comum é um componente passivo: dois terminais, uma tensão, acabou. Uma célula de lítio é outra coisa. Ela armazena muita energia num volume pequeno, não tolera abuso, e por isso quase nunca aparece sozinha: vem acompanhada de eletrônica de proteção, sensor de temperatura e, em aparelhos mais caros, um chip que conta quanta carga entrou e saiu.

Os números que interessam na bancada são quatro:

• Tensão nominal: 3,6 a 3,7 V por célula de íon-lítio. Cheia, ela chega a 4,2 V; vazia, o projeto corta entre 2,5 e 3,0 V. Toda a “régua” de carga do aparelho está espremida nesse pouco mais de um volt.
• Capacidade: dada em mAh ou, de forma mais honesta, em Wh. Uma célula de 2.500 mAh entrega 2,5 A durante uma hora, ou 250 mA durante dez — aproximadamente, porque a capacidade real cai quando a corrente sobe.
• Taxa C: a corrente expressa como múltiplo da capacidade. Numa célula de 2.500 mAh, 1C são 2,5 A.
• Resistência interna: algumas dezenas de miliohms numa célula boa. É a grandeza que envelhece — e a que explica o defeito mais confuso de todos.

Essa resistência interna conecta o capítulo à Lei de Ohm de um jeito bem prático: toda corrente que sai da bateria provoca uma queda de tensão dentro dela. Célula nova, com 30 mΩ, perde 0,06 V ao entregar 2 A — nada. A mesma célula com quatro anos de uso e 300 mΩ perde 0,6 V nos mesmos 2 A, e o aparelho enxerga uma bateria que despenca de “cheia” para “acabando” no instante em que a tela acende. Não é o medidor que está mentindo: é a bateria que só é boa parada.

Como o lítio se compara com o resto

Química	Tensão por célula	Onde aparece	Como falha
Alcalina (não recarregável)	1,5 V	Controle remoto, relógio	Vaza e corrói a placa e o contato
NiMH	1,2 V	Telefone sem fio, ferramenta antiga	Perde capacidade e esquenta ao carregar
Chumbo-ácido	2,0 V (12 V no bloco)	Nobreak, alarme, portão	Sulfata e incha; tensão cai sob carga
Íon-lítio (Li-ion)	3,6-3,7 V	Celular, notebook, ferramenta	Perde capacidade, sobe a resistência interna, estufa
Lítio-polímero (LiPo)	3,7 V	Fone, drone, aparelho fino	Estufa e deforma o gabinete
LiFePO4	3,2 V	Energia solar, náutica	Vida longa; sofre com carregador errado

Repare na última linha: LiFePO4 carrega até cerca de 3,65 V, não 4,2 V — trocar o carregador entre as duas químicas é um dos erros mais caros em instalação solar pequena.

Série e paralelo: a notação 2S2P que está escrita na placa

Um aparelho que precisa de 11 V não tem como funcionar com uma célula de 3,7 V. A saída é empilhar: células em série somam tensão, células em paralelo somam capacidade. Daí a notação impressa na própria placa de proteção: 3S são três células em série (11,1 V nominais, 12,6 V cheias), 4S são quatro (14,8 V nominais, 16,8 V cheias).

A consequência prática é dura: em um conjunto em série, a pior célula manda. Ela chega ao fim antes das outras na descarga e ao topo antes das outras na carga — e é para lidar com isso que existe o circuito da próxima seção.

O circuito de proteção e o BMS: o guarda que ninguém vê

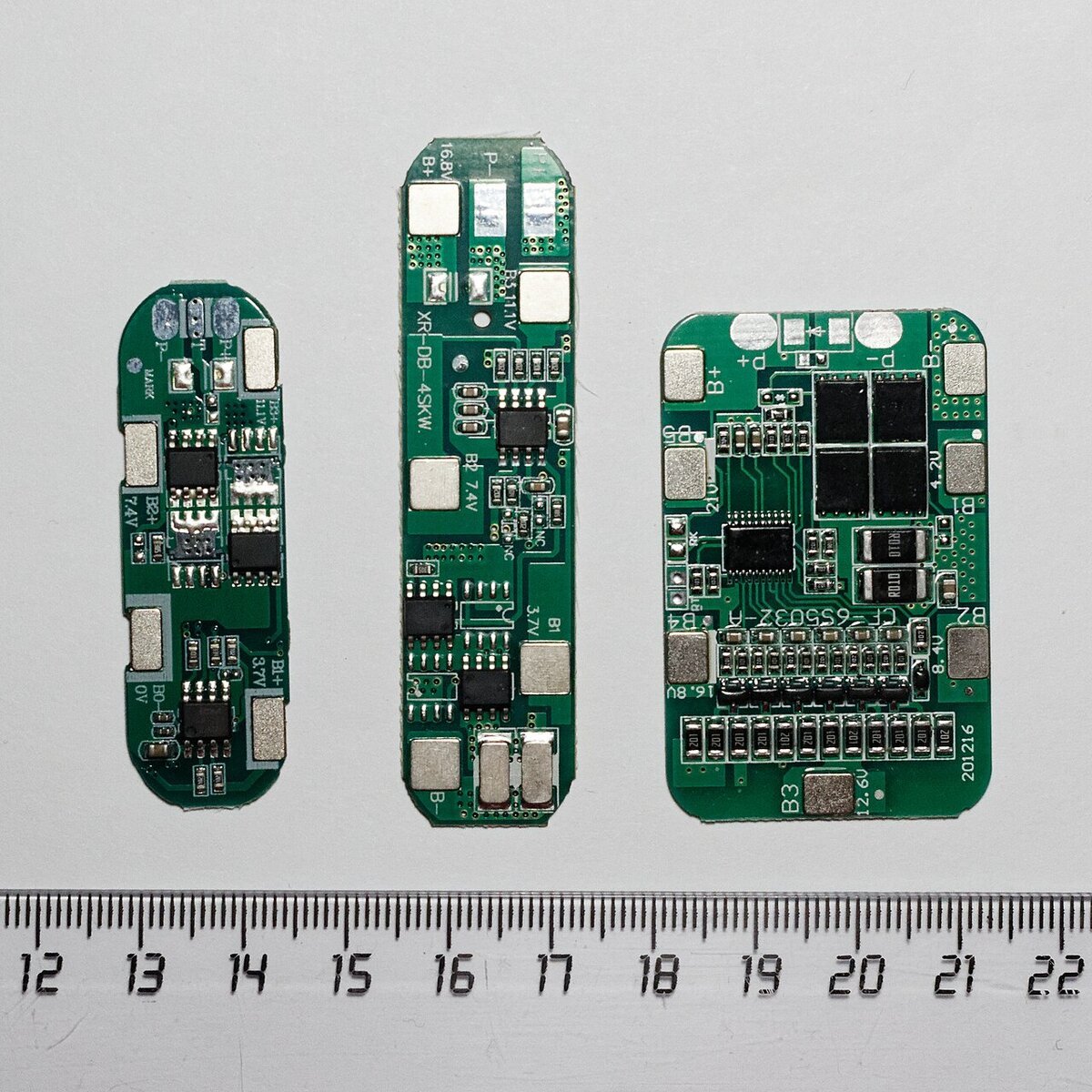

Praticamente toda bateria de lítio de aparelho de varejo tem, colado nela, um circuito de proteção: dois chips minúsculos nos pacotes de uma célula, ou um BMS (sistema de gerenciamento de bateria) com fios individuais para cada célula nos pacotes maiores. Ele vigia quatro frentes e, em qualquer uma delas, faz sempre a mesma coisa: abre o circuito.

• Sobretensão de carga. Célula acima de cerca de 4,25-4,3 V e ele corta a carga. Lítio nessa faixa é risco de incêndio, não é “um pouco mais de autonomia”.
• Subtensão de descarga. Célula abaixo de cerca de 2,4-2,5 V e ele corta a saída. É o corte que mais confunde o técnico — voltaremos a ele.
• Sobrecorrente e curto. Desarme em milissegundos no primeiro caso e em microssegundos no segundo, bem mais rápido que qualquer fusível ou proteção convencional da placa.
• Temperatura. Pelo termistor encostado nas células — o mesmo NTC do capítulo de sensores.

O corte físico é feito por dois MOSFETs em série, quase sempre no caminho do negativo do pacote. São dois porque cada MOSFET tem um diodo intrínseco que conduz num sentido; postos costas com costas, um bloqueia a descarga e o outro bloqueia a carga, de forma independente. Daí existir pacote que aceita carga mas não entrega corrente, e vice-versa: são chaves diferentes.

Nos aparelhos mais completos entra um terceiro personagem: o medidor de carga (fuel gauge). Ele não adivinha a porcentagem pela tensão — conta os coulombs que entram e saem e conversa com o processador por I2C ou SMBus. Quando esse contador perde a referência, o sintoma é clássico: a tela mostra 40% e o aparelho desliga do nada. A bateria pode estar boa; quem está errado é o mapa.

Como se carrega lítio: o método CC/CV em três fases

Não se carrega lítio ligando uma fonte no terminal. Existe um protocolo, e ele é sempre o mesmo — do carregador de celular ao de carro elétrico. Chama-se CC/CV: corrente constante seguida de tensão constante.

1. Pré-carga. Se a célula está abaixo de cerca de 3 V, o carregador injeta apenas uma corrente pequena, na faixa de um décimo da nominal. Célula muito descarregada não tolera corrente cheia — antes de acelerar, o carregador testa se ela reage.
2. Corrente constante (CC). O carregador entrega a corrente de projeto e observa a tensão subir sozinha. É a fase rápida: leva a bateria a algo em torno de 70-80% da carga.
3. Tensão constante (CV). Ao atingir 4,2 V por célula, o carregador trava nessa tensão e deixa a corrente cair naturalmente, encerrando quando ela chega perto de um décimo da inicial. É a etapa lenta — o motivo pelo qual “os últimos 15%” sempre demoram mais que os primeiros 50%.

O ponto crítico é a precisão dos 4,2 V: a tolerância típica é de ±1%, poucas dezenas de milivolts. Um “carregador universal” barato que erra para cima destrói a célula em semanas; o que erra para baixo entrega uma bateria que nunca enche.

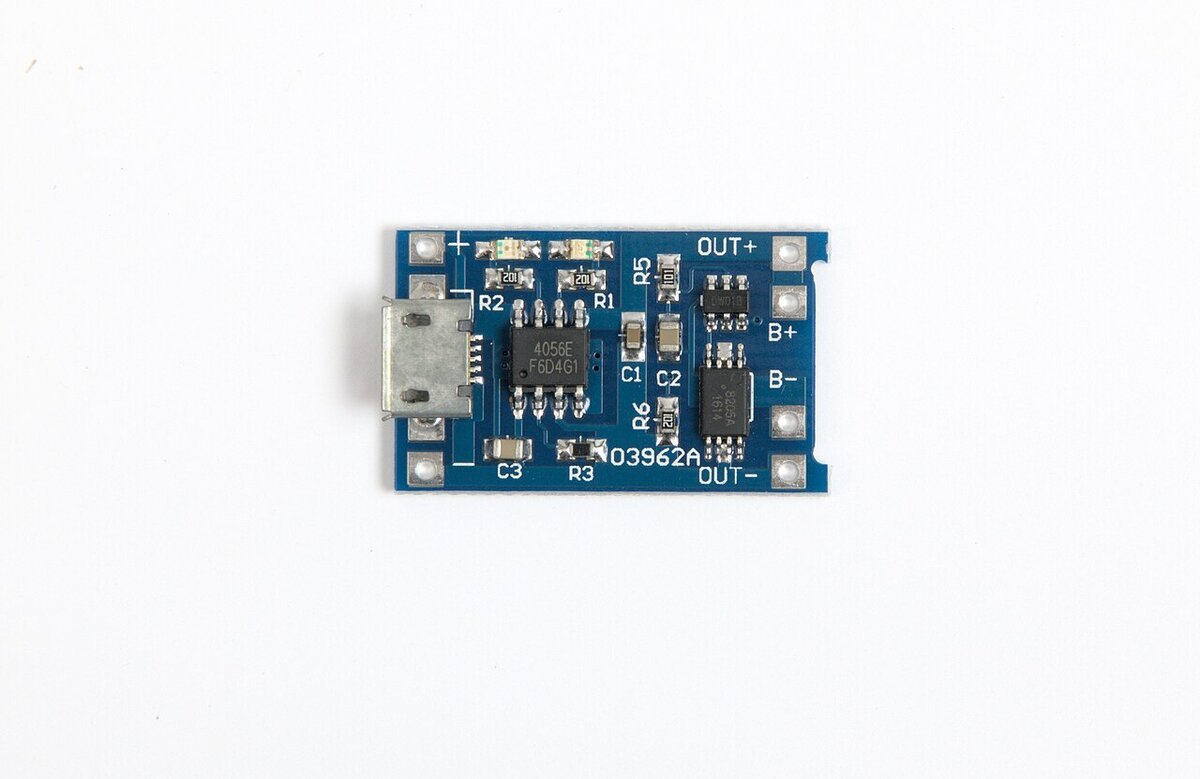

Nesse módulo, um único resistor define a corrente de carga: por volta de 1,2 kΩ para cerca de 1 A, e valores maiores para correntes menores. Vale o registro para quem monta projeto próprio: uma célula de 500 mAh carregando com 1 A está apanhando — a regra prática é não passar de 1C, e 0,5C rende mais ciclos de vida.

Por que carregar no frio é pior que carregar no calor

Todo pacote decente traz um termistor, e o carregador se recusa a trabalhar fora de uma janela de temperatura — em geral entre 0 °C e 45 °C. O limite superior é intuitivo. O inferior surpreende: carregar lítio abaixo de zero deposita lítio metálico no eletrodo em vez de armazená-lo de forma reversível, e esse depósito não volta atrás. Ele reduz a capacidade de forma permanente e, no limite, cria caminhos internos que levam a curto.

O detalhe tem consequência direta na bancada: um NTC fora de faixa faz o carregador recusar a carga com tudo o mais perfeito. Termistor com fio rompido ou conector oxidado produz exatamente o mesmo sintoma que uma bateria morta.

A bateria “morta” que está apenas desligada

Esse é o caso que paga o capítulo. Um aparelho fica meses na gaveta. A eletrônica dele continua consumindo alguns microampères o tempo todo, a célula vai caindo, cruza o limite de subtensão, e o circuito de proteção abre os MOSFETs para salvar o que sobrou. A partir desse instante, o pacote apresenta 0 V nos terminais externos — enquanto, por dentro, a célula ainda tem 3,0 ou 3,2 V.

Quem mede só os terminais externos conclui “bateria em curto, sem tensão nenhuma” e vende uma peça nova. Quem entende o mecanismo mede também os pontos de solda entre a célula e a placa de proteção e vê a diferença na hora. O caminho de confirmação, com o multímetro em corrente contínua, é este:

1. Meça os terminais de saída do pacote: 0 V.
2. Meça diretamente sobre a célula, antes dos MOSFETs de proteção: se aparecer algo entre 2,5 e 3,3 V, o diagnóstico está fechado — a célula tem carga, a proteção é que desarmou.
3. Para religar, basta que o circuito veja tensão de carga aplicada na saída. Na prática, uma fonte de bancada ajustada em 4,1 V com o limite de corrente em 50-100 mA, ligada por alguns segundos nos terminais, é suficiente para rearmar a proteção. Depois disso o carregador original assume normalmente.

Agora a parte que ninguém conta: isso nem sempre deve ser feito. Célula abaixo de 2,0 V, ou há muitos meses em zero, não é mais segura: nessa faixa o cobre do coletor começa a se dissolver e a se depositar em lugares errados, criando caminhos internos que só vão se manifestar depois — com a bateria já no bolso do cliente. A régua honesta de bancada: célula que sobe rápido e estabiliza acima de 3 V com corrente pequena pode voltar ao serviço; célula que não sai do lugar, esquenta durante a tentativa ou tem qualquer deformação vai para o descarte. Nenhum orçamento paga um incêndio.

Rotina: o aparelho que não carrega, em seis passos

A ordem importa, porque ela vai do barato e frequente para o caro e raro. Trocar a bateria é o último passo, não o primeiro.

1. Cabo, fonte e conector. Ainda é a causa número um, com folga. Teste com outro cabo e outra fonte, e inspecione o conector: em porta USB, os pinos de alimentação são os primeiros a sofrer com sujeira e esforço mecânico.
2. Chegada de energia na placa. Meça a tensão logo depois do conector, com o cabo ligado. Se ela some ali, o problema é anterior ao circuito de carga — proteção de entrada, filtro ou trilha.
3. Tensão da bateria. Terminais do pacote e, se der acesso, a própria célula. É aqui que se separa “bateria vazia” de “proteção desarmada”.
4. Termistor do pacote. Havendo um terceiro fio, meça a resistência dele. Fora da faixa esperada, o carregador recusa a carga e não avisa por quê.
5. Corrente de carga real. Um medidor USB em linha, ou o amperímetro em série, diz em segundos se o circuito de carga trabalha ou só finge. Zero de corrente com tudo ligado aponta para o CI de carga ou para o MOSFET de passagem.
6. Comunicação. Em notebook e celular, o pacote conversa com a placa. Bateria “não reconhecida” costuma ser medidor de carga travado, linha de dados interrompida ou contato oxidado — não a célula. Confira os sinais com o osciloscópio antes de condenar a peça.

Sintomas e causas prováveis

Sintoma	Causa mais provável
Pacote com 0 V nos terminais, sem sinal nenhum	Proteção desarmada por subtensão; medir na célula antes de condenar
Carrega até certo ponto e trava sempre no mesmo valor	Célula desbalanceada no conjunto em série, ou fim da fase CV chegando cedo demais
Marca 100% e cai para 20% em minutos	Resistência interna alta: capacidade real perdida, não erro do medidor
Só carrega desligado, ou só carrega frio	Termistor fora de faixa, ou consumo maior que a corrente de carga disponível
Aquece muito durante a carga	Corrente acima do projeto, célula degradada ou carregador sem regulação correta
Aparelho não reconhece a bateria	Fuel gauge, linha de comunicação ou contato do conector — quase nunca a célula
Gabinete estufado, tampa levantando	Célula em decomposição: substituição imediata, sem tentativa de recuperação

Três erros que custam caro (e um que custa mais que dinheiro)

Soldar direto na célula com ferro de solda. O calor prolongado no terminal atravessa a carcaça e ataca o separador interno. Célula se une por solda a ponto, que entrega energia em milissegundos. Se não há solda ponto na bancada, use célula com as abas já soldadas de fábrica.

Trocar a célula e ignorar o pacote inteiro. Em conjuntos em série, colocar uma célula nova junto de três velhas cria um desequilíbrio permanente: a nova sempre chega ao topo antes e passa a vida sendo freada pelo balanceamento. Conjunto em série se renova inteiro, com células do mesmo lote.

Testar carga com fonte sem limite de corrente. Uma fonte de bancada com o limitador ajustado é ferramenta de diagnóstico; a mesma fonte com o limitador aberto é risco desnecessário. Ajuste o limite antes de encostar as pontas.

E o erro que não se mede em dinheiro: insistir numa célula estufada, furada ou deformada. O inchaço é gás da decomposição do eletrólito — a célula está avisando que a química de dentro dela não é mais a de fábrica. Não fure, não dobre, não carregue. Guarde em recipiente não inflamável e encaminhe para descarte adequado.

Perguntas frequentes

Deixar o celular carregando a noite toda estraga a bateria?

Não estraga como se dizia das baterias antigas, porque o carregador encerra a carga sozinho ao fim da fase CV. O que desgasta é manter a célula muito tempo no topo, em 4,2 V, especialmente com calor. Por isso os aparelhos modernos oferecem limitar a carga em 80%: é uma decisão química, não marketing.

Bateria de lítio tem efeito memória? Preciso descarregar até acabar?

Não. Efeito memória era característico das antigas células de níquel-cádmio. Em lítio acontece o oposto: descarga profunda faz mal, e ciclos parciais fazem menos mal que ciclos completos. A única descarga total que faz sentido é ocasional, para recalibrar o medidor de carga — e é o medidor que se beneficia, não a célula.

Posso carregar uma célula de lítio com carregador de chumbo ou de NiMH?

Não. Cada química tem seu próprio critério de fim de carga: o carregador de NiMH procura uma queda de tensão que em lítio nunca acontece, e o de chumbo trabalha com tensões de flutuação incompatíveis. O resultado vai de “não carrega” a incêndio.

Como guardo baterias que vão ficar meses paradas?

Com carga parcial, em torno de 40 a 60% (perto de 3,8 V por célula), em lugar fresco. Guardar cheia acelera o envelhecimento; guardar vazia arrisca cruzar o limite de subtensão e desarmar a proteção. Se a guarda for longa, confira a tensão a cada seis meses.

Dá para testar a saúde de uma bateria só com o multímetro?

Dá para ter um bom indício. Meça a tensão em repouso, ligue uma carga conhecida e meça de novo com ela ligada: a queda revela a resistência interna, exatamente como manda a Lei de Ohm. Queda pequena indica célula saudável; queda grande, célula no fim, ainda que a tensão em repouso pareça ótima. Para número confiável de capacidade, porém, só um analisador que descarrega a célula medindo a corrente ao longo do tempo.

Conclusão

Três ideias fecham este capítulo. Bateria de lítio não é uma peça, é um subsistema com eletrônica de proteção embutida — e essa eletrônica desliga tudo antes de deixar a célula se machucar. Carregar lítio é um protocolo, não uma ligação: corrente constante até 4,2 V, depois tensão constante até a corrente cair. E a que muda o dia a dia da bancada: “não carrega” começa no cabo, no conector e no termistor; a bateria é o último suspeito, não o primeiro.

No próximo capítulo a série vai atrás do inimigo que não aparece em esquema nenhum: conectores, cabos e falhas mecânicas. Solda fria, trilha rompida por queda, contato oxidado, o flat que só falha quando esquenta — os defeitos que fazem o técnico trocar componente bom porque o problema nunca esteve na eletrônica, e sim na mecânica que segura tudo no lugar.
