Displays: LED, LCD e OLED e Por Que Cada Um Falha Diferente — Eletrônica do Zero #30

Displays LED, LCD e OLED são três formas completamente diferentes de transformar corrente elétrica em informação — e é justamente por isso que cada um falha de um jeito próprio. O display é a peça pela qual o cliente julga o aparelho inteiro: se a tela está escura, para ele o aparelho “morreu”, mesmo que tudo o resto esteja funcionando perfeitamente atrás dela.

Este capítulo abre uma fase nova da série. Depois de sete partes sobre o lado analógico da placa, a gente sai da energia e do movimento e vai para a saída visual: como um LED, um LCD e um OLED criam imagem, por que a tela escura quase nunca é problema de tela, e como separar defeito de luz, de imagem e de dado antes de trocar qualquer peça cara.

Displays LED, LCD e OLED: três maneiras de fazer luz virar informação

Antes de qualquer diagnóstico, vale fixar a diferença conceitual entre as três tecnologias, porque ela explica praticamente todos os defeitos que aparecem depois:

• LED emite luz. Cada ponto aceso é um componente que está conduzindo corrente e brilhando por conta própria.
• LCD não emite nada. Ele é uma persiana: bloqueia ou deixa passar uma luz que vem de outro lugar. Sem essa luz de trás, não existe imagem visível — mas a imagem continua lá.
• OLED emite luz por pixel. Cada pontinho é a própria lâmpada, então o preto é o pixel simplesmente desligado.

Guarde essa lista. A pergunta “essa tela emite ou apenas filtra luz?” é o primeiro garfo da árvore de diagnóstico, e responder errado faz o técnico trocar painel quando o defeito estava numa string de LEDs de dois reais.

LED: o ponto de luz que pede corrente, não tensão

O LED é um diodo — o mesmo componente que já vimos em diodos: o que são e como funcionam — com a particularidade de emitir luz quando a corrente passa no sentido direto. E ele herda do diodo a característica que mais causa peça queimada em bancada de iniciante: a corrente cresce de forma explosiva depois que a tensão direta é vencida.

Um LED vermelho comum acende com cerca de 1,8 a 2,2 V; um branco ou azul precisa de algo perto de 3 a 3,4 V. Esses valores não são “a tensão de alimentação do LED” — são a queda que ele impõe enquanto conduz. Ligar um LED de 2 V direto numa fonte de 5 V não faz ele trabalhar com 5 V: faz a corrente subir até o componente se destruir. Por isso todo LED precisa de alguém limitando a corrente, e quase sempre esse alguém é um resistor calculado pela Lei de Ohm que vimos em tensão, corrente e resistência: pega a tensão que sobra depois da queda do LED e divide pela corrente desejada.

Daí sai uma regra prática que resolve muito defeito estranho em painéis caseiros: não se ligam dois LEDs em paralelo com um único resistor. Como cada peça tem uma tensão direta ligeiramente diferente, o que tiver a menor queda puxa a maior parte da corrente, brilha mais, esquenta mais e envelhece antes — e quando morre, toda a corrente vai para o outro. Em paralelo, cada LED quer o seu próprio resistor; em série, um resistor só serve o conjunto.

Sete segmentos, matrizes e multiplexação

Quando vários LEDs são organizados num desenho de números — o velho display de sete segmentos — eles compartilham um terminal comum. Se o terminal compartilhado é o positivo, o display é de anodo comum e cada segmento acende quando o pino correspondente vai a zero; se é o negativo, é de catodo comum e a lógica se inverte. Trocar um pelo outro numa reposição resulta em display que não acende absolutamente nada, sem nenhum componente queimado.

Em painéis com muitos dígitos, o circuito não acende tudo ao mesmo tempo: ele liga um dígito por vez, muito rápido, e a nossa visão faz a média. Chama-se multiplexação, e o brilho é ajustado pelo tempo ligado — o mesmo PWM que estudamos em ADC, PWM e periféricos. Isso tem uma consequência de diagnóstico bonita e simples: um segmento apagado em todos os dígitos aponta para a linha daquele segmento; um dígito inteiro apagado aponta para o transistor ou pino que habilita aquele dígito. A geometria do defeito entrega o circuito culpado antes do multímetro.

LCD: uma persiana que só existe se houver luz atrás

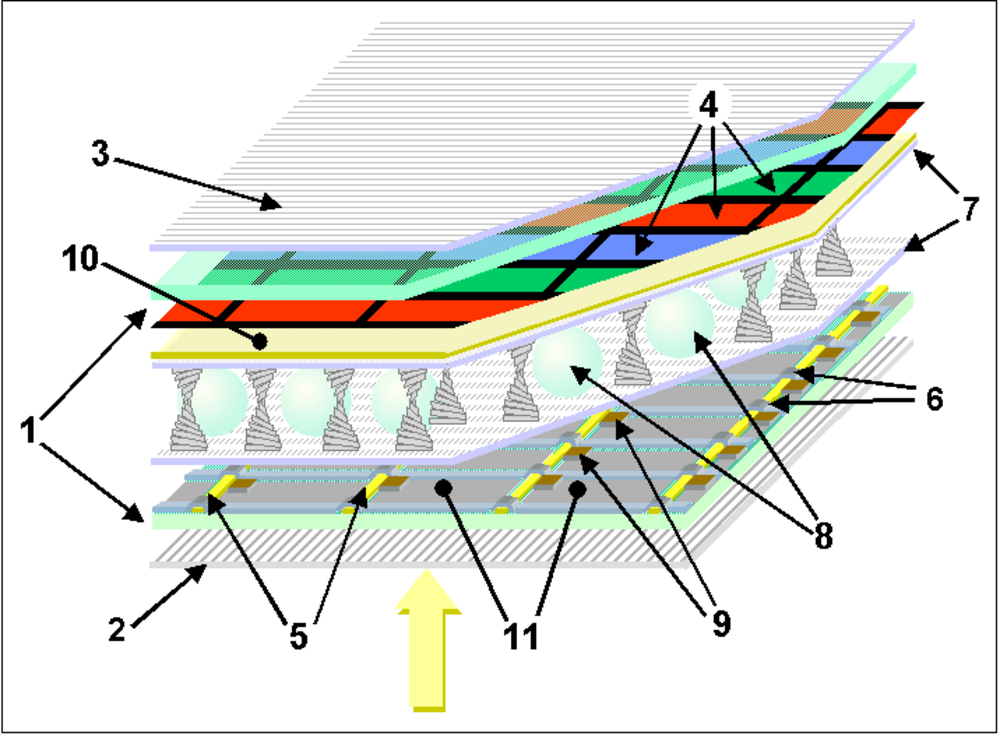

O LCD não produz luz nenhuma. Dentro dele há uma camada de cristal líquido entre dois polarizadores cruzados. O polarizador de trás deixa passar a luz vibrando num único plano; o da frente só aceita luz vibrando no plano perpendicular. Sozinhos, esse par bloquearia tudo — a tela seria preta. O cristal líquido é quem torce o plano da luz e permite que ela atravesse o segundo filtro. Ao aplicar tensão nos eletrodos, as moléculas se alinham, param de torcer a luz, e aquele ponto fica escuro.

Três consequências práticas nascem dessa estrutura. A primeira: o LCD é comandado por tensão alternada, não contínua. Os controladores invertem a polaridade constantemente porque tensão contínua permanente sobre o cristal provoca migração de íons e degrada o material — é por isso que remendo caseiro alimentando segmento de LCD com tensão fixa mancha o display em pouco tempo.

A segunda: como a imagem é feita de luz polarizada, olhar a tela através de um óculos de sol polarizado muda o que se enxerga, e em certos ângulos a imagem some. É característica da tecnologia, não defeito.

A terceira, e a mais valiosa na bancada: a informação continua sendo desenhada mesmo com a luz de fundo morta. Daí o teste de dez segundos detalhado logo abaixo.

Os três tipos de LCD que aparecem na bancada

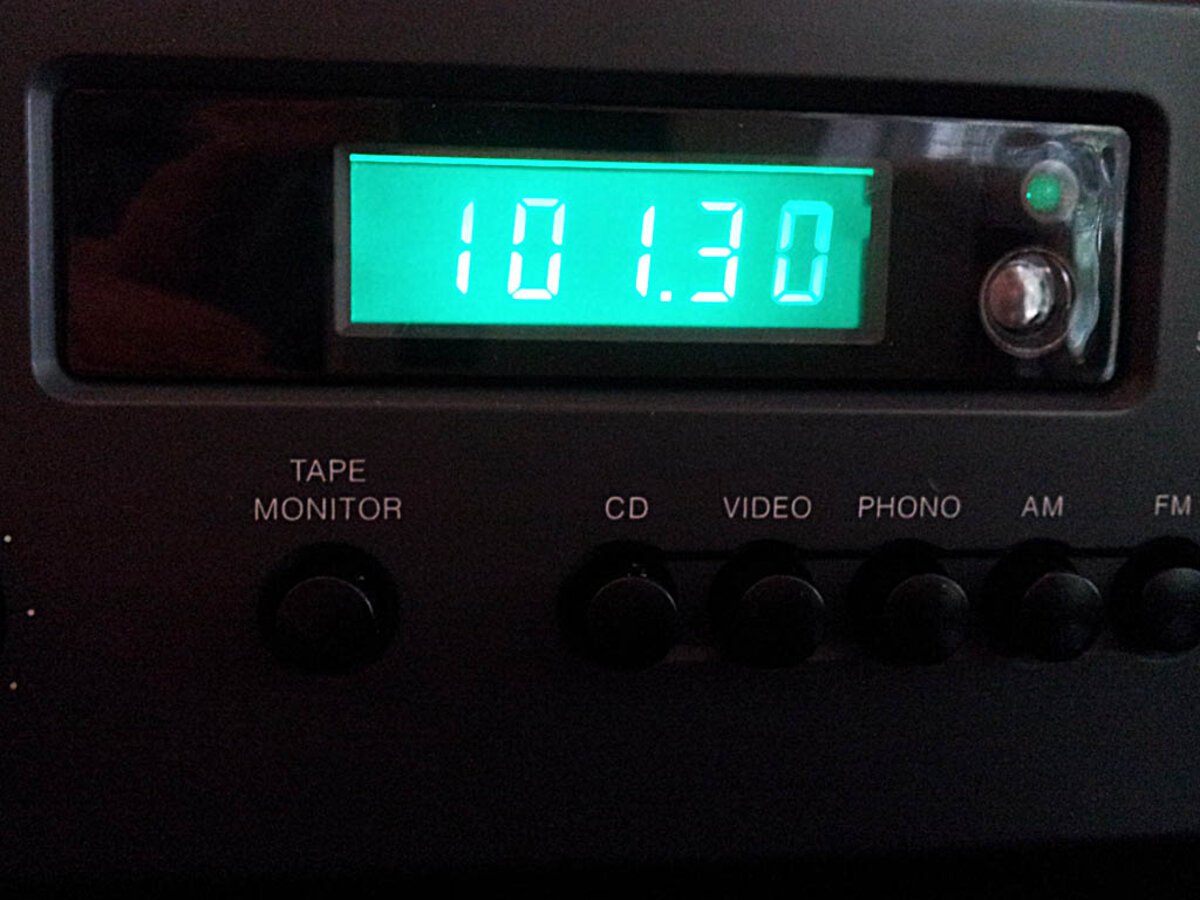

O segmentado é o mais simples: relógios, balanças, painéis de forno, rádios antigos. Os desenhos são fixos e cada um tem seu eletrodo. Costuma ter retroiluminação simples — uma fita de LEDs atrás — ou nem isso, funcionando por reflexão da luz ambiente.

O display de caracteres, tipo 16×2 com controlador HD44780, é o queridinho de projeto com microcontrolador. Ele tem um pino de contraste que quase ninguém entende: se o ajuste estiver errado, a tela mostra uma fileira de retângulos ou fica completamente apagada mesmo com o circuito perfeito. A regra de ouro é quadradinhos visíveis na primeira linha significam contraste e alimentação corretos, mas dados não chegando — o problema é a comunicação, não o display. Tela totalmente branca ou totalmente preta, ao contrário, é ajuste de contraste.

O gráfico TFT é o de aparelho moderno: cada subpixel tem seu próprio transistor de filme fino, o que permite milhões de pontos independentes. É o tipo usado em notebook, televisor e painel automotivo, sempre acompanhado de uma luz de fundo separada.

A luz de fundo é um circuito à parte — e falha sozinha

Esse ponto merece destaque porque responde por uma fatia enorme dos “aparelhos que não ligam”. A retroiluminação de um LCD grande é uma fileira de LEDs brancos ligados em série, alimentada por um conversor elevador que gera dezenas de volts a partir do trilho da placa — o mesmo tipo de conversor discutido em reguladores e trilhos de tensão.

Como estão em série, um único LED aberto apaga a fileira inteira, e o driver, ao perceber que não circula corrente, geralmente entra em proteção e desliga. O resultado é uma tela escura, aparelho ligado, som funcionando. Em televisores e monitores mais antigos o mesmo papel era feito por lâmpadas CCFL com um inversor de alta tensão — ali o cuidado é maior, porque essa etapa trabalha com centenas de volts mesmo com o aparelho aparentemente “só ligado”.

O teste que separa tudo isso em dez segundos: acenda uma lanterna bem de perto, em ângulo, contra a tela apagada. Se der para enxergar imagem, menu ou logo fantasma, o painel e o processamento de vídeo estão vivos, e o defeito é da luz de fundo ou do driver dela. Se não houver absolutamente nada, o problema está antes — alimentação do painel, sinal de vídeo ou placa principal.

OLED: cada pixel é a própria lâmpada

No OLED não existe luz de fundo. Cada subpixel é feito de um material orgânico que emite luz quando percorrido por corrente. Como não há persiana nem lâmpada geral, o preto é o pixel desligado — preto de verdade, sem vazamento — e o painel pode ser fino e flexível.

Em compensação, ele carrega dois problemas que o LCD não tem. O primeiro é o envelhecimento diferencial: o material perde brilho conforme acumula horas ligado, e como os três materiais de cor não envelhecem no mesmo ritmo (o azul é o mais frágil), o painel vai mudando de tonalidade com o tempo. O segundo é a consequência disso: burn-in, aquela marca permanente de um elemento fixo — barra de status, logotipo de canal, teclado de aplicativo — que ficou tempo demais na mesma posição. Não é sujeira nem defeito de fabricação; é desgaste real, e não tem conserto por software.

Em bancada de hobby o OLED aparece principalmente nos módulos de 0,96″, monocromáticos, com controlador SSD1306. Esses são pequenos e comandados por I2C, o que traz o conjunto de defeitos típico do barramento — e não do display.

Como o display conversa com a placa

Nenhuma dessas tecnologias funciona sozinha: entre o processador e o vidro existe sempre um caminho de dados, e é ali que mora boa parte dos defeitos. As formas mais comuns, do mais simples ao mais complexo:

• Pinos diretos: LEDs e sete segmentos comandados por saídas do microcontrolador ou por drivers dedicados.
• Barramento serial: I2C e SPI, que já vimos em I2C, SPI e UART, usados nos módulos OLED e LCD pequenos. No I2C, resistores de pull-up ausentes ou endereço errado (0x3C e 0x3D são os típicos do SSD1306) produzem exatamente o sintoma de “display morto”.
• Paralelo: o velho HD44780 com quatro ou oito linhas de dados mais os sinais de controle.
• LVDS e eDP: os padrões de notebook e monitor, com pares diferenciais de alta velocidade.
• MIPI-DSI: o padrão de celular e tablet.

E, em todos os casos modernos, esse caminho passa por um cabo flat num conector ZIF — aquele com trava articulada. Vale gravar: o cabo flat e o conector são a causa mecânica número um de tela intermitente, faixa colorida e imagem que pisca ao mexer na tampa. Contato oxidado, trilha do flat rachada na dobra, trava quebrada segurando mal. Duas regras de bancada evitam prejuízo: nunca conectar ou desconectar flat com o aparelho energizado, e nunca puxar o cabo sem antes levantar a trava — o ZIF só solta quando ela está aberta. Uma inspeção com microscópio USB mostra a trinca no flat que a vista não pega.

Comparativo rápido das tecnologias

Tecnologia	Como cria imagem	Falha típica	Teste rápido
LED discreto / 7 segmentos	Cada ponto emite ao conduzir corrente	Segmento ou dígito apagado; brilho desigual	Geometria do defeito + teste de diodo no multímetro
LCD segmentado	Cristal líquido bloqueia luz refletida ou de LEDs	Segmento fantasma, manchas, contraste sumindo	Olhar em ângulo com luz forte
LCD de caracteres (HD44780)	Matriz fixa de pontos comandada por controlador	Quadradinhos, tela branca, nada aparece	Ajustar contraste; quadradinho = falta dado
TFT / LCD gráfico	Transistor por subpixel + luz de fundo separada	Tela escura com som normal; linhas verticais	Teste da lanterna
OLED	Cada pixel emite luz por conta própria	Burn-in, meia tela apagada, cor puxando	Tela toda branca e toda preta em sequência

A rotina de diagnóstico: separar luz, imagem e dado

Quase todo erro caro em conserto de display vem de misturar essas três coisas. A sequência abaixo separa cada uma antes de encostar no ferro de solda:

1. Confirme que o aparelho está vivo. LED de status, som, ventoinha, resposta ao comando. Se o aparelho está morto, o display é vítima e não culpado — a investigação volta para a fonte, como em a fonte de alimentação por dentro.

2. Faça o teste da lanterna. Só ele já divide o universo em dois: imagem fantasma visível significa painel e vídeo funcionando, defeito na luz de fundo; escuridão absoluta manda investigar alimentação do painel e sinal.

3. Meça a alimentação do painel e do driver de luz de fundo. Um painel típico recebe um trilho baixo para a lógica e, quando a luz é de LED, uma tensão bem mais alta gerada pelo conversor elevador. Ausência do trilho alto com o trilho baixo presente aponta para o driver, não para a tela. O multímetro resolve esse passo.

4. Verifique o caminho de dados antes do painel. Cabo flat reencaixado, trava fechada, contatos limpos, nenhuma trinca na dobra. Em módulo serial, confira pull-ups e endereço; em display paralelo, confira as linhas de controle. Sinal de clock ausente se enxerga bem com um osciloscópio.

5. Substitua o mais barato primeiro. Em módulos de bancada, trocar o display por outro conhecido é o teste definitivo e custa pouco. Em aparelho fechado, um painel de teste ou a placa em outra tela cumpre o papel.

6. Só então condene o painel. Vidro trincado, mancha de líquido, linha permanente que não muda quando o cabo é remexido — aí sim é a tela. E vale a conta honesta: em muito aparelho de entrada, o painel custa quase o valor do produto novo, e essa informação faz parte do orçamento.

Sintomas e causas mais prováveis

Sintoma	Causa mais provável
Tela escura, som normal, imagem aparece com lanterna	LED da luz de fundo aberto ou driver em proteção
Tela pisca e volta ao mexer na tampa	Cabo flat trincado na dobra ou conector ZIF com mau contato
LCD 16×2 mostrando só uma fileira de quadradinhos	Alimentação e contraste bons, dados não chegando
Um segmento apagado em todos os dígitos	Linha daquele segmento: trilha, resistor ou pino do driver
Marca fixa e permanente na imagem do OLED	Burn-in por desgaste — não tem reparo
Cores erradas ou faixa colorida vertical no TFT	Contato do flat ou driver de coluna do painel
Display escurece e volta depois de minutos ligado	Aquecimento no driver da luz de fundo ou solda fria no conector

Três erros que custam peça

Ligar LED sem limitar corrente. Parece básico, mas é o que mais queima LED em teste rápido de bancada. Nem “só por um segundo” — a corrente sobe rápido demais. Fonte de bancada com limite de corrente ajustado resolve, e é para isso que serve a fonte de bancada no diagnóstico.

Trocar o painel antes de testar a luz de fundo. É o erro mais caro da lista, porque o painel é justamente a peça mais cara do conjunto. O teste da lanterna leva dez segundos e evita esse prejuízo.

Mexer no cabo flat com o aparelho energizado. Encaixar flat com o circuito ligado curto-circuita trilhas vizinhas por um instante e pode levar o driver do painel junto. Desligue e, quando houver bateria, desconecte-a antes.

Perguntas frequentes

Dá para consertar burn-in de OLED?

Não. Os aplicativos de “pixel refresh” apenas equalizam um pouco o desgaste, deixando a marca menos aparente. O material já perdeu brilho naquela região e não volta ao estado original.

Meu LCD 16×2 mostra quadradinhos e nada mais. O display está queimado?

Quase certamente não. Quadradinhos visíveis provam que alimentação e contraste estão corretos e que o controlador está energizado. O que falta é dado chegando ou a inicialização acontecendo — investigue as ligações de dados, os pinos de controle e o código, não o display.

Posso trocar a fita de LEDs da luz de fundo por outra qualquer?

Só se a quantidade de LEDs e a tensão total forem compatíveis. O driver espera uma tensão de fileira dentro de uma faixa; fitas com número diferente de LEDs fazem o conversor trabalhar fora do ponto, o que causa desde brilho errado até proteção intermitente.

Como sei se o display de sete segmentos é anodo ou catodo comum?

Na escala de teste de diodo do multímetro: encoste a ponta vermelha num pino candidato a comum e a preta em vários outros. Se os segmentos acenderem fraco assim, o comum é anodo. Se só acenderem com as pontas invertidas — preta no comum, vermelha nos segmentos —, é catodo comum. Displays vermelhos respondem bem a esse teste; azuis e brancos podem exigir tensão maior que a do multímetro.

Por que a tela do notebook fica escura só às vezes?

Os dois suspeitos clássicos são o cabo do painel passando pela dobradiça, que se rompe aos poucos com o abrir e fechar, e o driver da luz de fundo entrando em proteção quando esquenta. O teste da lanterna durante a falha aponta qual dos dois é.

Conclusão

Três frases resumem esta parte. LCD não faz luz — ele filtra; por isso tela escura com imagem fantasma é defeito de luz de fundo, não de painel. OLED faz luz em cada pixel — por isso o preto é perfeito e o desgaste é permanente. E a que economiza mais dinheiro na bancada: antes de condenar qualquer tela, separe luz, imagem e dado — quase sempre o culpado é o mais barato dos três.

No próximo capítulo a série faz o caminho inverso: em vez de mostrar informação, a placa vai captar informação. Sensores de temperatura, de luz, de corrente e de presença — como cada um converte um fenômeno físico em tensão, por que quase todos precisam de um circuito de condicionamento antes do conversor, e como saber se quem está mentindo é o sensor ou o circuito que lê o sensor.
