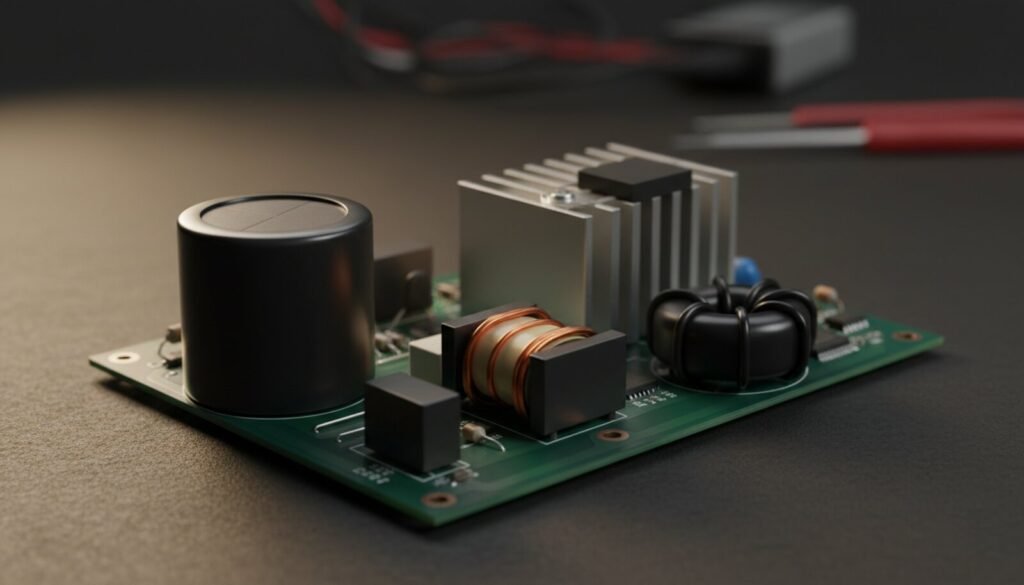

A Fonte de Alimentação por Dentro: Como a Tomada Vira 5 V — Eletrônica do Zero #10

Na parte 9 da série fechamos a fase de componentes. Você já conhece resistor, capacitor, diodo, transistor e MOSFET separadamente. Agora a série muda de fase: em vez de estudar peças isoladas, vamos abrir circuitos inteiros — e nenhum é mais presente que a fonte de alimentação.

Toda placa eletrônica do mundo começa por uma. TV, notebook, carregador de celular, roteador, micro-ondas: antes de qualquer coisa acontecer, alguém precisa transformar os 127 ou 220 volts alternados da tomada em tensões contínuas baixas e estáveis. E é também onde mais defeito nasce. Nesta parte 10 você vai entender o que acontece dentro dela, estágio por estágio, e vai reconhecer os cinco componentes da série trabalhando lado a lado.

Por que a fonte precisa existir

A tomada entrega corrente alternada, que troca de sentido 60 vezes por segundo e oscila entre picos positivos e negativos — assunto da parte 4 da série. Já o chip, o processador e a memória precisam do contrário: corrente contínua, sempre no mesmo sentido, num valor fixo e baixo — 12 V, 5 V, 3,3 V, 1,8 V.

A fonte é a tradutora entre esses dois mundos. E ela tem três obrigações: abaixar a tensão, retificar (transformar alternada em contínua) e estabilizar (segurar o valor firme mesmo quando a carga varia ou a rede oscila). Guarde essas três palavras: elas explicam cada bloco que vem a seguir.

A fonte linear: o jeito antigo, em quatro blocos

Comecemos pela mais simples de entender, ainda presente em amplificadores e equipamentos antigos.

1. Transformador. Duas bobinas enroladas num núcleo de ferro. A da entrada recebe os 127 V da rede; a da saída, com menos voltas, devolve 12 V — ainda alternados. É aquele bloco pesado de ferro dentro do aparelho.

2. Ponte retificadora. Quatro diodos ligados em ponte, exatamente como vimos na parte 7. Eles dobram os semiciclos negativos para cima. A saída já é sempre positiva, mas é uma sucessão de “montanhas” pulsando 120 vezes por segundo — contínua no sentido, longe de constante.

3. Capacitor de filtro. Aquele eletrolítico gordo. Ele carrega no pico de cada montanha e descarrega no vale, preenchendo os buracos — é a caixa d’água da parte 6 segurando o nível entre uma chuva e outra. O que sobra de ondulação nesse ponto é o famoso ripple.

4. Regulador. Um circuito (o clássico 7805, por exemplo) que corta o excesso e entrega exatamente 5 V. Ele funciona como uma resistência variável automática: se sobra tensão, ele queima o excedente em calor.

Aí está o problema da fonte linear. Se ela recebe 12 V, entrega 5 V e a carga puxa 1 A, os 7 V de diferença viram 7 watts de calor puro — P = V × I. Ela é simples, silenciosa eletricamente e ótima para áudio, mas é pesada, grande e ineficiente.

A fonte chaveada: por que ela venceu

Praticamente tudo o que você abre hoje usa fonte chaveada. O carregador de celular que cabe na palma da mão entrega mais potência que um transformador de meio quilo dos anos 90. O truque está numa ideia só: trabalhar em alta frequência.

O tamanho do transformador não depende só da potência — depende da frequência. Em 60 Hz, é preciso muito ferro e muito cobre. Em 65.000 Hz, o mesmo trabalho cabe num núcleo de ferrite do tamanho de uma azeitona. A fonte chaveada, então, inverte a ordem: em vez de abaixar a tensão primeiro, ela retifica a rede direto e depois pica essa tensão em alta velocidade.

Estágio por estágio

Entrada e proteção. Fusível, um NTC (resistor que começa com alta resistência e esquenta até quase zero, limitando o solavanco de corrente do primeiro instante) e um filtro contra interferência, com bobinas e capacitores. É aqui que a fonte se defende da rede e a rede se defende da fonte.

Retificação primária. Uma ponte de quatro diodos e um capacitor eletrolítico de alto valor transformam a rede em um barramento contínuo de alta tensão — algo entre 180 e 320 V, dependendo da rede e da topologia. Este é o ponto mais perigoso da placa.

Chaveamento. Um MOSFET liga e desliga esse barramento dezenas de milhares de vezes por segundo, comandado por um circuito integrado controlador. É literalmente uma chave batendo — daí o nome “chaveada”.

Transformador de ferrite. Aqueles pulsos rápidos atravessam o transformador pequeno, que abaixa a tensão e — detalhe crucial — isola eletricamente o lado da rede do lado do usuário. É o transformador que garante que você não leve choque no plugue USB.

Retificação secundária e filtro. Do outro lado, diodos Schottky (queda baixa, resposta rápida, obrigatórios em alta frequência) retificam de novo. Um indutor e capacitores alisam o resultado até virar a tensão contínua limpa que sai no conector.

Realimentação. A parte que muitos ignoram e que explica metade dos defeitos. Um circuito no secundário mede a saída e informa o controlador do primário, quase sempre através de um optoacoplador — um LED e um fototransistor num mesmo encapsulamento, que transmitem a informação por luz, sem contato elétrico, preservando o isolamento. Se a saída cai, o controlador manda o MOSFET ficar ligado por mais tempo em cada ciclo; se sobe, encurta. Esse ajuste acontece milhares de vezes por segundo e é o que mantém os 19 V do seu notebook firmes tanto no repouso quanto no jogo pesado.

Os cinco componentes da série, todos na mesma placa

Abrir uma fonte depois de estudar os nove capítulos anteriores é a melhor prova de que a série valeu: nada ali é misterioso, é o alfabeto formando palavras.

O que mais queima numa fonte

Capacitor eletrolítico seco. Campeão absoluto. Ele não precisa estar estufado para estar ruim: perde capacitância e ganha resistência interna (ESR) em silêncio. Sintomas típicos são aparelho que liga e desliga sozinho, imagem tremendo, reinício sob carga. Diagnóstico em como testar capacitores e ESR.

MOSFET do primário em curto. Costuma levar junto o fusível e o resistor de sensor. Lembre da regra da parte 9: MOSFET queimado é sintoma, não diagnóstico. Trocar sem achar a causa é queimar o segundo.

Ripple excessivo. A fonte entrega a tensão certa no multímetro e mesmo assim o aparelho falha — porque o multímetro mostra a média e não enxerga a ondulação. Esse defeito só aparece na tela do osciloscópio.

Segurança: leia antes de abrir uma

O lado primário de uma fonte chaveada trabalha com centenas de volts contínuos, e o capacitor grande da entrada guarda essa carga depois de desligada da tomada — às vezes por minutos. Nunca meça no primário sem saber o que está fazendo, nunca encoste com os dois dedos na placa e jamais ligue a garra de terra do osciloscópio nesse lado sem transformador isolador. Se o objetivo é aprender, comece pelo lado secundário, que é de baixa tensão e isolado.

Perguntas frequentes

Qual a diferença prática entre fonte linear e chaveada?
A linear é grande, pesada, quente e ineficiente, mas gera um ruído elétrico muito baixo — por isso sobrevive em áudio e instrumentação. A chaveada é pequena, leve e eficiente (85% a 95%), ao custo de ruído em alta frequência e um circuito bem mais complexo de reparar.

Por que a fonte chaveada apita ou chia?
Porque em certas condições de carga ela reduz a frequência de chaveamento para dentro da faixa audível, e componentes como o transformador de ferrite vibram fisicamente. Um chiado leve em repouso costuma ser normal; chiado alto acompanhado de tensão errada indica problema, quase sempre na realimentação ou nos capacitores de saída.

Posso usar um carregador de 2 A num aparelho que pede 1 A?
Pode, desde que a tensão seja idêntica. A corrente indicada na fonte é o máximo que ela fornece, não o que ela empurra — quem decide quanto puxa é o aparelho. O contrário é que dá problema: fonte de corrente menor que a exigida esquenta, entra em proteção ou faz o aparelho reiniciar.

Por que fonte genérica barata queima aparelho?
Porque o corte de custo acontece justamente nos blocos de proteção e isolamento: filtro de entrada ausente, capacitores subdimensionados, distância insuficiente entre primário e secundário. O risco não é só o aparelho — é o choque.

Como saber se o defeito é da fonte ou da placa?
Medindo a fonte com a placa desconectada. Se ela entrega a tensão correta sozinha e afunda quando ligada, a carga está pedindo corrente demais — provável curto na placa. O método completo está em notebook não liga: a sequência de energização.

Conclusão

A fonte de alimentação é o primeiro circuito completo da série porque é o mais universal: abaixar, retificar e estabilizar são três verbos que se repetem dentro de tudo que você vai reparar. Se você entendeu que a chaveada retifica primeiro e abaixa depois, que o transformador encolhe porque a frequência subiu e que a realimentação é quem segura a tensão firme, já enxerga o desenho inteiro.

Na próxima parte a gente desce um degrau: sai da fonte principal e vai para os reguladores e trilhos de tensão que existem dentro da própria placa — os conversores que pegam os 19 V da entrada e criam os 5 V, 3,3 V e 1,05 V que cada chip exige, e a ordem em que eles precisam nascer para o aparelho ligar.
