Motores e Cargas Indutivas: Bobina, Diodo de Roda Livre e a Ponte H — Eletrônica do Zero #29

Toda bobina — do motor mais simples ao relé mais barato — guarda um comportamento que surpreende quem começa na bancada: ela não desliga como um resistor desliga. No instante em que a corrente para, a bobina reage, e essa reação é a origem do faiscamento no interruptor, do transistor que morre sozinho e da ponte H que muitos iniciantes queimam na primeira tentativa.

Este capítulo fecha a fase de analógico avançado da série explicando exatamente isso: por que uma carga indutiva devolve energia ao ser desligada, como motor de corrente contínua, motor de passo e motor sem escovas se comportam de formas tão diferentes, e por que a ponte H — o circuito mais comum para controlar motores — é também o que mais queima nas mãos de quem está aprendendo.

A bobina é uma bateria de curta duração

Bobina indutiva é a base do motor, do relé — já visto em isolação, relés e optoacopladores — e do próprio conversor buck, de reguladores e trilhos de tensão. A propriedade que a define é a indutância: a bobina resiste a MUDANÇAS de corrente, não à corrente em si.

A relação é V = L·(di/dt): quanto mais rápido a corrente tenta mudar, maior a tensão que a bobina gera para se opor a essa mudança. Em regime estável, com a corrente já fluindo constante, ela se comporta quase como um fio — baixa resistência, calculável pela Lei de Ohm só pela resistência do próprio enrolamento. O problema aparece no instante do desligamento.

Quando você abre o interruptor que alimenta uma bobina, está tentando derrubar a corrente a zero quase instantaneamente. A bobina reage gerando uma tensão enorme, de polaridade invertida, na tentativa de manter a corrente fluindo pelo tempo que o campo magnético ainda sustenta. Esse pico pode facilmente ultrapassar centenas de volts numa bobina alimentada com 12 V — e é ele, não a tensão de alimentação, que fura o transistor de comando ou faz saltar a faísca azul entre os contatos de um interruptor mecânico.

O diodo de roda livre: a válvula de escape

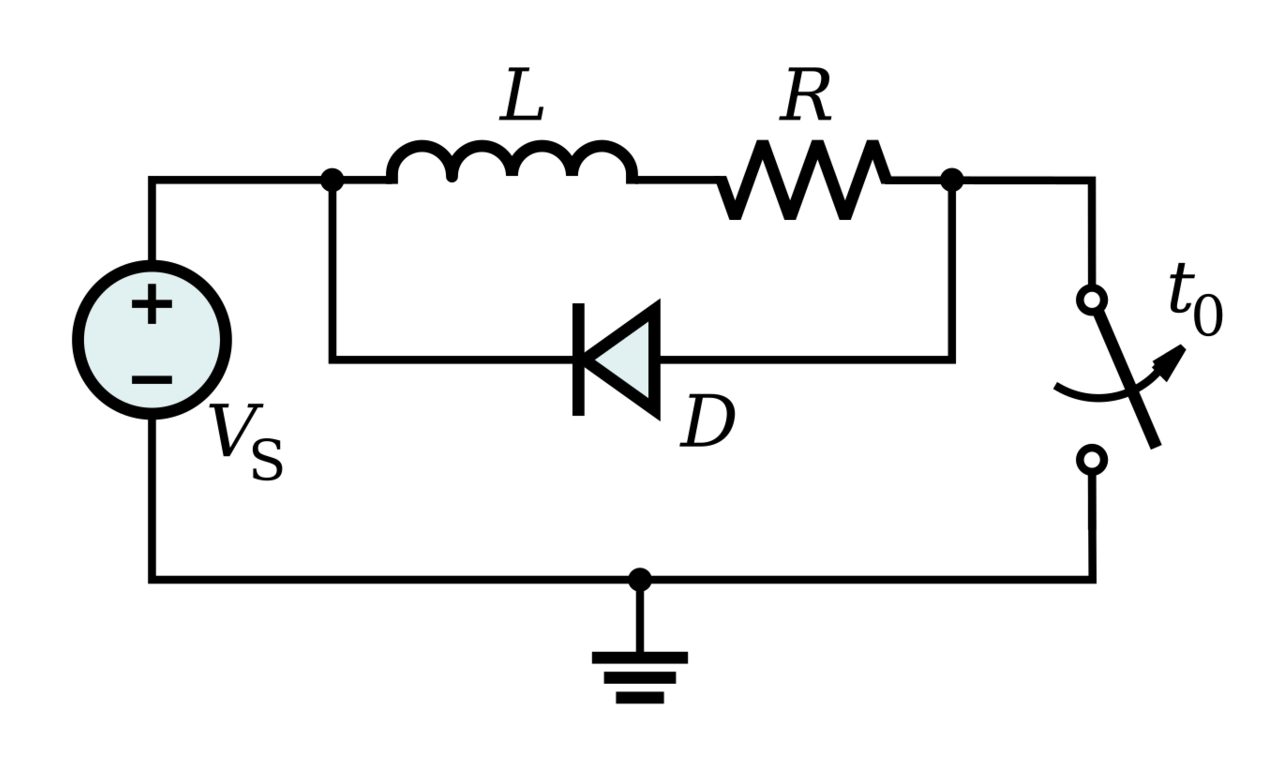

A solução está em praticamente toda placa que comanda motor ou relé: um diodo em paralelo com a bobina, ligado ao contrário do sentido normal de alimentação. Enquanto a bobina está energizada, o diodo fica polarizado reverso e não interfere em nada. No instante do desligamento a tensão se inverte — e agora o diodo conduz, dando à corrente armazenada um caminho para circular em círculo fechado até o campo magnético se esgotar, em vez de descarregar de uma vez sobre o transistor.

Esse componente tem nome: diodo de roda livre (freewheeling diode, ou flyback diode). Sem ele, o defeito se repete indefinidamente — troca-se o transistor de comando, o circuito volta a funcionar por um tempo, e queima de novo assim que a bobina desliga de novo. É o mesmo sintoma já visto na bobina do relé, em isolação, relés e optoacopladores, e vale igual para qualquer motor DC comandado por um único transistor ou MOSFET.

Alguns detalhes fazem diferença na bancada:

• Velocidade do diodo importa. Um 1N4007 comum recupera devagar e ainda deixa passar parte do pico em cargas rápidas; circuitos que chaveiam em alta frequência preferem diodo rápido ou Schottky, com queda menor e recuperação quase instantânea.
• O MOSFET já tem um diodo embutido — o diodo intrínseco entre source e dreno, visto no post do MOSFET. Em muitos circuitos ele já cumpre o papel de roda livre sozinho; em cargas mais pesadas, um diodo externo dedicado ainda é acrescentado, porque o intrínseco nem sempre foi dimensionado para aguentar a corrente repetida.
• TVS e varistor fazem serviço parecido em cargas de rede — grampeando a tensão em vez de recircular a corrente. É a mesma família de proteção vista em as proteções da placa, só que aplicada ao pico da própria carga, não a um surto externo.

Os motores que aparecem na bancada

Nem todo motor se controla do mesmo jeito. Reconhecer o tipo antes de abrir o multímetro evita diagnóstico errado.

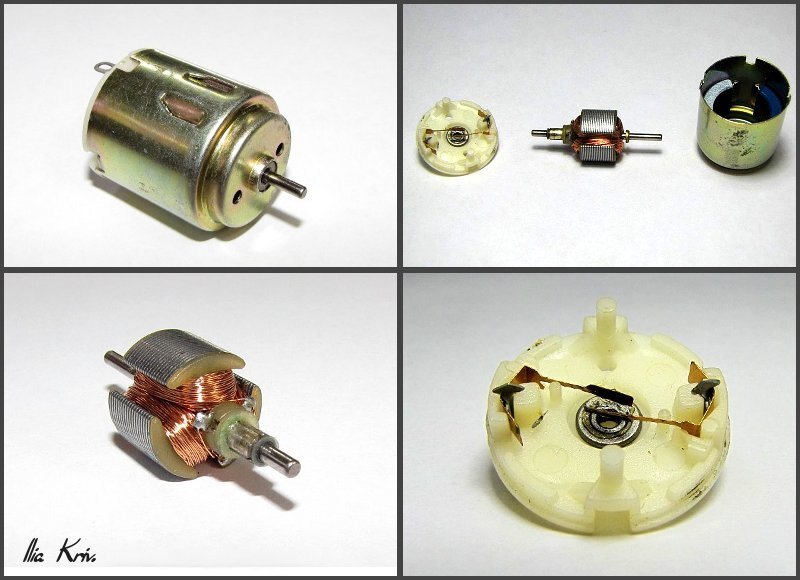

Motor DC escovado

O mais simples e o mais comum em brinquedos, ferramentas e atuadores pequenos. Dois fios, sentido de giro definido pela polaridade, velocidade controlada por PWM — a média de tensão entregue à bobina, não uma tensão contínua reduzida. Por dentro, um conjunto de escovas de carvão desliza sobre um comutador de cobre, trocando a polaridade das bobinas do rotor várias vezes por giro. É exatamente essa peça mecânica de contato que desgasta: com o tempo as escovas encurtam, o comutador oxida ou risca, e o motor passa a “engasgar” em certos pontos do giro — um defeito que parece elétrico e é mecânico.

Três correntes valem a pena decorar: a corrente em vazio (motor girando livre, sem carga), a corrente nominal (a que ele consome trabalhando na carga para a qual foi projetado, o valor que vem na etiqueta) e a corrente de rotor travado (motor impedido de girar) — essa última pode ser cinco a dez vezes a nominal, porque sem giro não existe força contra-eletromotriz para limitar a corrente. É o mesmo motivo pelo qual um motor travado por atrito ou por engrenagem quebrada queima driver e fonte junto: para o circuito, por um instante, ele se parece com um curto-circuito.

Motor de passo (stepper)

Sem escovas nem comutador: o giro acontece energizando bobinas fixas em sequência, um passo de cada vez — geralmente 1,8° por passo, 200 passos por volta. Tem 4, 5, 6 ou 8 fios conforme a configuração interna (bipolar, unipolar ou universal), e um driver dedicado (A4988, DRV8825, ULN2003) decide a sequência e a corrente de cada bobina. A vantagem que o justifica em impressora 3D e scanner é posição sem sensor de realimentação — o driver simplesmente conta os passos que mandou.

O defeito clássico é o passo perdido: o motor recebe o comando, mas a carga mecânica — atrito, inércia, corrente insuficiente — impede o movimento completo, e a posição real diverge silenciosamente da posição que o firmware acha que está. Não há aviso elétrico nenhum, só a peça física fora do lugar.

Motor brushless (BLDC)

Três fios, três fases, sem escova nenhuma — quem troca a polaridade agora é um circuito eletrônico externo, a ESC (electronic speed control), sincronizado com a posição real do rotor. Essa posição chega por sensores Hall dedicados ou, no método sensorless mais comum em drone e cooler, pela leitura da tensão induzida (back-EMF) na fase que está momentaneamente desligada — o mesmo fenômeno da bobina “devolvendo energia” que abriu este capítulo, só que aproveitado como sinal em vez de descartado como pico.

Vantagem: sem contato mecânico, dura muito mais e é mais eficiente. Desvantagem para quem repara: não gira só ligando os fios numa fonte — sem a ESC certa, um BLDC é só três bobinas mudas.

Servo motor

Um motor DC comum, escondido dentro de uma caixa com engrenagem redutora e um potenciômetro acoplado ao eixo de saída, formando uma malha de controle de posição fechada dentro da própria peça. Comando por um único fio de PWM — posição codificada na largura do pulso, não na frequência —, funil natural para quem já programou um Arduino. Ele falha por dois motivos que parecem elétricos e não são: potenciômetro sujo, com a posição “tremendo”, e engrenagem plástica trincada, girando sem força.

Tipo	Fios	Como se controla	Falha típica
DC escovado	2	Polaridade + PWM de tensão média	Escova/comutador desgastado
Passo	4-8	Sequência de pulsos no driver dedicado	Passo perdido por corrente/carga
Brushless (BLDC)	3	ESC com comutação eletrônica	ESC queimada, sensor Hall morto
Servo	3 (V+, GND, sinal)	Largura de pulso PWM	Potenciômetro sujo, engrenagem trincada

A ponte H: por que ela é o circuito que mais queima

Motor DC escovado gira só num sentido se você apenas liga e desliga a alimentação. Para inverter o giro sem trocar fio manualmente, usa-se uma ponte H: quatro chaves — transistores ou MOSFETs — arranjadas em dois braços, cada um com uma chave “de cima” e uma “de baixo”, com o motor ligado entre os pontos médios dos dois braços. Ligando a diagonal certa, a corrente atravessa o motor num sentido; ligando a diagonal oposta, atravessa no sentido contrário.

O defeito que mais aparece em circuito montado por quem está aprendendo tem nome técnico: shoot-through. Se as duas chaves do MESMO braço — a de cima e a de baixo — ficarem ligadas ao mesmo tempo, mesmo que por uma fração de microssegundo, elas criam um curto-circuito direto entre a alimentação e o terra, sem o motor no meio para limitar corrente nenhuma. É por isso que todo driver de ponte H decente insere um tempo morto (dead time) entre desligar uma chave e ligar a outra do mesmo braço — e por que inverter o sentido do motor “na marra”, sem passar por uma pausa em zero, é receita para queimar o módulo.

O segundo detalhe que surpreende: cada braço da ponte precisa do próprio diodo de roda livre, porque o motor continua girando por inércia por um instante depois do comando parar — e um motor girando por inércia, com o campo do rotor ainda cortando as bobinas, funciona como GERADOR, empurrando corrente de volta para a ponte. Em módulos integrados como o L298N, esses quatro diodos já vêm dentro do encapsulamento; em pontes montadas com MOSFETs discretos, é responsabilidade de quem projeta colocá-los — ou contar só com o diodo intrínseco de cada MOSFET, que na maioria das vezes não foi dimensionado para aguentar esse regime.

Um terceiro ponto que pega até gente com experiência: quando o motor freia, girando por inércia enquanto a ponte impõe o sentido contrário, a energia mecânica devolvida pode elevar a tensão do barramento de alimentação além do valor da fonte — a chamada regeneração. Fonte simples não absorve essa energia de volta e a tensão sobe; é função do capacitor de filtro na entrada da ponte, o mesmo conceito visto em a fonte de alimentação por dentro, sugar esse excesso — e é por isso que ponte H de potência maior sempre traz um eletrolítico generoso logo na entrada.

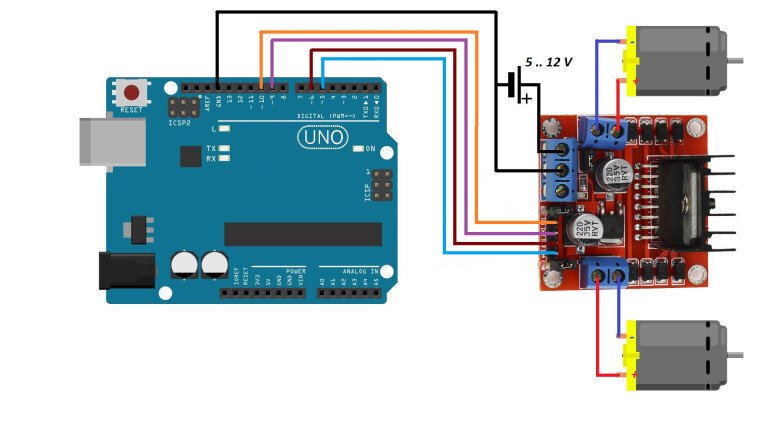

Módulos prontos (L298N, DRV8833, TB6612) resolvem a maior parte disso internamente, mas herdam uma limitação física: o L298N, por exemplo, é construído com transistores bipolares em vez de MOSFET, e cada chave “perde” cerca de 1,5 a 2 V em queda de tensão — que viram calor pela mesma conta P = V×I vista em o estágio de potência. Em corrente alta esse módulo esquenta muito antes de qualquer defeito acontecer; isso não é falha, é a física do componente escolhido.

Como medir motor e ponte H na bancada

Antes de suspeitar de driver ou firmware, o multímetro já responde boa parte:

• Resistência do enrolamento — aparelho desligado, ponta em ohms: num motor DC, um valor típico de poucos ohms; leitura zero é enrolamento em curto, leitura infinita é bobina aberta. Em motor de passo e BLDC, compare as fases entre si — devem ficar próximas; uma fase com resistência bem diferente das outras denuncia espiras em curto ou fio partido.
• Isolação para a carcaça — entre qualquer terminal e o corpo metálico do motor a leitura deve ser altíssima, circuito aberto. Resistência baixa aí é enrolamento tocando a carcaça, comum em motor que superaqueceu e derreteu o verniz isolante entre as espiras.
• Corrente em vazio × corrente travada — com uma fonte de bancada e limite de corrente ajustado, meça o consumo do motor girando livre e depois seguro com cuidado. Diferença pequena entre as duas é sinal de atrito interno ou carga mecânica excessiva — o motor não é o defeito, o que ele empurra é.
• Cheiro e cor do verniz — enrolamento queimado tem cheiro característico de verniz carbonizado e, às vezes, escurecimento visível: sinal de que o motor superaqueceu por sobrecarga mecânica ou por trabalhar travado tempo demais.
• Onda de PWM no osciloscópio — para confirmar se o driver está realmente entregando o duty cycle esperado no motor, e não só no pino do microcontrolador, o osciloscópio no diagnóstico mostra a diferença entre “o programa mandou” e “o motor recebeu”.

Sintoma	Causa provável	Onde medir
Motor não gira, driver não esquenta	Enrolamento aberto ou fio partido	Resistência do enrolamento em ohms
Motor não gira, driver esquenta muito	Enrolamento em curto ou rotor travado mecanicamente	Corrente com fonte limitada; resistência da bobina
Transistor/MOSFET de comando queima repetidamente	Diodo de roda livre ausente ou aberto	Diodo em paralelo com a bobina, escala de diodo
Módulo de ponte H queima ao trocar de sentido rápido	Shoot-through por falta de tempo morto	Firmware/driver — pausa em zero antes de inverter
Motor de passo perde posição sem erro elétrico	Corrente insuficiente ou velocidade além do torque disponível	Corrente configurada no driver × carga mecânica
Servo treme na posição	Potenciômetro interno sujo ou gasto	Sinal de realimentação dentro da caixa do servo

Três erros que custam caro

Trocar o transistor de comando sem checar o diodo de roda livre. É o defeito mais repetitivo desta parte: o transistor volta a funcionar, o cliente some feliz, e semanas depois o mesmo motor queima o mesmo transistor de novo — porque a causa nunca saiu da bobina.

Inverter o sentido do motor instantaneamente por software, sem passar por zero. Mesmo em módulo pronto com proteção interna, alternar a diagonal da ponte H sem uma pausa mínima estressa as chaves a cada troca — e reduz a vida útil do driver mesmo quando não queima na hora.

Julgar motor travado como motor “fraco”. Corrente de rotor travado, alta o bastante para parecer curto-circuito, engana quem espera ver o motor girando devagar. Vale sempre medir a corrente antes de condenar o motor — ela conta a história que o giro visual não conta.

Perguntas frequentes

Posso usar qualquer diodo como roda livre?

Só se ele aguentar a corrente do motor e recuperar rápido o bastante para a frequência de chaveamento. Em motor DC ligado direto, sem PWM em alta frequência, um 1N4007 já resolve. Em circuito com PWM acima de alguns kHz, prefira diodo rápido ou Schottky — o 1N4007 comum simplesmente não desliga rápido o bastante e deixa passar parte do pico.

Por que meu módulo L298N esquenta tanto mesmo funcionando normal?

Porque ele usa transistores bipolares, que perdem volts fixos em cada chave, e isso vira calor pela mesma física do estágio de potência. Não é sinal de defeito por si só; é característica do componente. Módulos baseados em MOSFET, como DRV8833 e TB6612, esquentam bem menos na mesma corrente.

Motor de passo trava e apita — é elétrico?

Quase sempre é mecânico ou de configuração: corrente do driver ajustada baixo demais para a carga, velocidade além do torque disponível na frequência pedida, ou atrito na guia mecânica. Antes de suspeitar do driver, reduza a velocidade e veja se o problema some — se sumir, é torque insuficiente, não defeito elétrico.

Dá para ligar um motor brushless direto numa fonte, sem ESC?

Não vai girar de forma útil. Sem a comutação eletrônica sincronizada com a posição do rotor, as três fases apenas puxam corrente sem produzir torque coordenado — na melhor das hipóteses ele treme, na pior ele esquenta parado.

Por que o motor “sacode” em vez de girar suave em baixa velocidade com PWM?

Em frequência de PWM baixa, a inércia do rotor não consegue “filtrar” os pulsos de tensão média — o motor literalmente acelera e desacelera a cada pulso. É o mesmo raciocínio de ADC, PWM e periféricos: só existe valor médio útil se algo integra o pulso, e em frequência baixa a mecânica não integra rápido o bastante.

Conclusão

Guarde três frases desta parte. Toda bobina que desliga devolve energia — e essa energia precisa de um caminho, ou ela encontra um sozinho, geralmente através do componente mais caro do circuito. O diodo de roda livre ausente é a causa nº 1 de transistor que queima sempre no mesmo lugar. E a que evita o erro mais comum de quem está aprendendo ponte H: nunca inverter o sentido do motor sem passar por zero.

No próximo capítulo a série sai do movimento e vai para outro tipo de carga que aparece em praticamente todo aparelho: displays. Como um LED, um LCD e um OLED mostram informação, por que cada tecnologia falha de um jeito diferente, e como diferenciar defeito de imagem, de driver e de conexão sem trocar a peça no escuro.
