A RT809F conquistou as bancadas de reparo de TV — mas quando a Smart TV moderna chega com NAND ou eMMC, é a irmã maior que assume: a RT809H. Ela faz tudo que a F faz e soma as memórias de alta densidade que dominam as TVs, receptores e centrais multimídia atuais. Neste guia: as diferenças reais entre as duas, download do software oficial em inglês (hospedado aqui) e o fluxo de trabalho com NAND e eMMC.

Conteúdo da Página

RT809H vs RT809F: o que Muda de Verdade

Como decidir: TV LCD/LED “comum”, monitores, EDID e notebooks básicos → a F resolve por menos. Smart TV moderna, NAND, eMMC → é a H. E se o orçamento só permite uma para bancada de TV em 2026, a H é a escolha que não envelhece.

Download do Software RT809H (Oficial, em Inglês)

A RT809H usa software próprio (diferente do da F). O pacote abaixo é o instalador oficial da iFix em inglês (versão 20240116, que também atende a RT809H-SE), redistribuído sem modificações — e com atualização online da lista de chips embutida:

📥 Baixar Software RT809H (Windows) — 65 MB

Instalação: extraia o .zip, execute o RT809H_RT809HSE_20240116_ENG.exe como administrador (“Executar mesmo assim” se o Defender reclamar), conecte a gravadora direto na USB e confirme o modelo na barra inferior do programa. Firmware novo oferecido na primeira conexão? Aceite.

Fluxo de Trabalho 1: o Clássico (SPI, EEPROM, ISP via VGA)

Idêntico ao da RT809F — SmartID para detectar, Read + backup sagrado, Write, Verify; e a gravação ISP pelo cabo VGA nas TVs que a suportam. O passo a passo detalhado está no nosso guia da RT809F — vale tudo para a H.

Fluxo de Trabalho 2: NAND no Soquete TSOP48

Fluxo de Trabalho 3: eMMC (Soquete ou ISP)

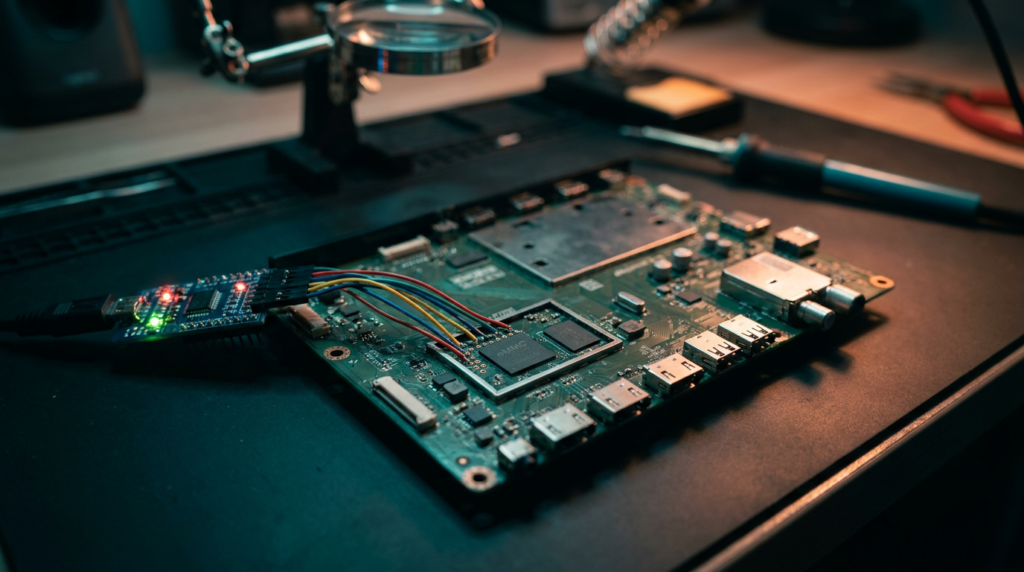

Para as Smart TVs atuais: com adaptador BGA153/169, a eMMC é lida como um “cartão gigante” — grave todas as regiões do dump (boot1, boot2, user), não só a principal. E o trunfo da H: ISP de eMMC direto na placa — localize os pontos (CLK, CMD, DAT0, GND, VCC/VCCQ — muitos esquemas e a comunidade mapeiam por modelo de placa), conecte os fios do kit ISP e trabalhe sem remover o BGA. Quando o ISP não responde, o caminho é o rework com ar quente e o soquete.

Problemas Comuns

eMMC não detecta no ISP: pontos errados (confira o mapa da placa), solda fria nos fios ou placa com alimentação residual — desconecte tudo e descarregue antes.

NAND com “muitos bad blocks” na leitura: normal em quantidade moderada; excessivo indica chip no fim da vida — procure um doador.

TV regravada continua no logo: em Smart TV, confirme se o problema não está na outra memória (SPI de boot vs eMMC de sistema) — o par trabalha junto, como explicamos no guia de firmware de TV.

Software não abre ou trava na detecção: reinstale como administrador e teste outra porta USB; evite hubs sempre.

Perguntas Frequentes

RT809H ou XGecu T56? Sobreposição grande em NAND/eMMC. A H brilha no reparo de TV (ISP via VGA, EDID, serial de debug, ISP de eMMC); a T56 brilha na bancada geral (microcontroladores, lista imensa de chips avulsos). O tipo de bancada decide.

O software da RT809F serve na H? Não — cada uma tem o seu. O da F está no guia dela; o da H é o download acima.

Preciso de fonte externa? Não, USB resolve — mas no ISP de eMMC, siga o esquema de ligação do kit para não alimentar a placa por dois lados.

Conclusão

A RT809H é o canivete definitivo da bancada de TV moderna: do EDID à eMMC, uma ferramenta só cobre a linha inteira. Com o software oficial instalado e o hábito do backup em dobro (NAND e eMMC perdoam pouco), as Smart TVs “mortas no logo” viram o serviço mais rentável da semana.
