🟡 Ficha de Reparo · Nº 058 · Videogames

Xbox One — CI HDMI e reguladores — Ficha de Reparo da placa

Dossiê técnico de 12 páginas: diagrama de blocos, sequência de energização, mapa de medições documentadas e os defeitos que a comunidade mundial já resolveu — cada fato com fonte.

Ficha de reparo Xbox One: um dossiê de 12 páginas para quem tem esta placa na bancada — diagrama de blocos, sequência de energização e mapa de medições, mais 16 casos reais documentados pela comunidade (6 com a receita que fechou).

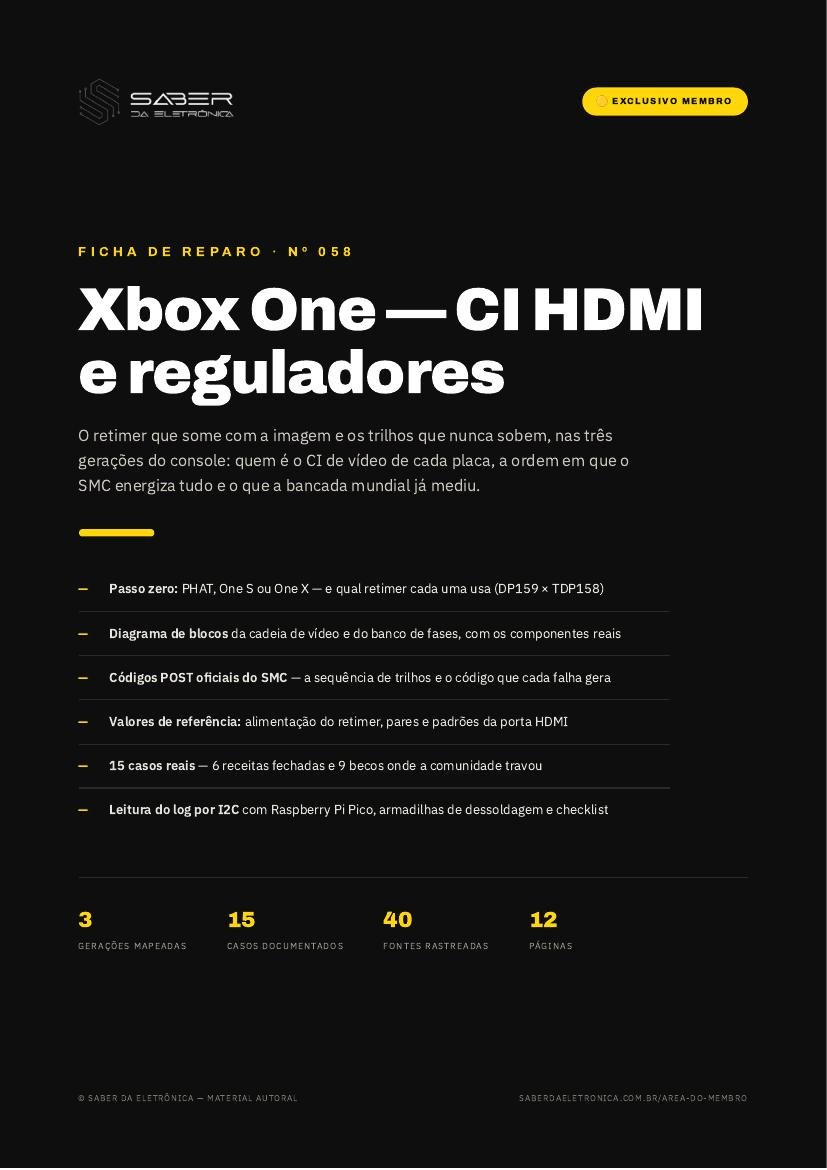

A capa do dossiê real — 12 páginas de bancada, sem enrolação.

16casos documentados

6com receita que fechou

12páginas

O que tem dentro deste dossiê

Mapa de variantes da placa — qual versão está dentro do SEU aparelho e o que muda entre elas.
Diagrama de blocos da arquitetura — como os circuitos conversam.
Sequência de energização — o caminho que a placa percorre para ligar, e onde ele costuma quebrar.
Mapa de medições com valores documentados — ponto a ponto, com referência de placa boa.
16 casos reais da comunidade mundial — os resolvidos com a receita que fechou, e os em aberto com o alerta de onde a comunidade travou.
BIOS/firmware por placa — arquivos, tamanhos e as armadilhas que já custaram placas.
Checklist final de bancada — o que confirmar antes de fechar o aparelho.

Defeitos documentados no reparo da Xbox One

Os casos que a comunidade registrou nesta placa. No dossiê, cada um vem com a medição feita, o componente encontrado e a fonte numerada:

One S — curto no trilho de 12 V, sem bipe nem giro de ventoinha
One S sem power — banco de 3 fases
One PHAT — 5 V ausente
One PHAT — 5 V ausente (2º caso, mesmo componente)
One PHAT — 12 V não sobe
One 1540 — morto, liga 1 vez em 50
One X — bipe rápido liga/desliga
One S — sem imagem
One PHAT rev. H — surto de raio entrando pelo HDMI
One S — bipa ao ligar e desliga imediatamente RESOLVIDO
One S — nenhum sinal de vida RESOLVIDO
One PHAT — “Light of Death” (liga 1–2 s e desliga) RESOLVIDO

E mais 4 casos no PDF completo.

Caso de amostra — direto do dossiê

One S — bipa ao ligar e desliga imediatamente

O caso, como a comunidade documentou: Todos os trilhos presentes; inspeção visual encontra C4B6 quebrado atrás da porta Ethernet. Medido numa placa doadora: 1226 nF. Reposto por 1 µF / 50 V → “the console boots perfectly once again”. RESOLVIDO

Este é 1 dos 16 casos do dossiê — os outros estão no PDF completo, cada um com fonte.

Como este dossiê foi montado

Material autoral, produzido a partir de casos documentados por técnicos em vários países e revisado antes de entrar no acervo. Cada afirmação técnica carrega fonte numerada no PDF; o que não tem medição publicada fica separado, marcado como não confirmado, para você saber exatamente o que está provado e o que ainda depende da sua bancada.

Para quem é esta ficha de reparo da Xbox One

Para quem repara consoles: alimentação, sequência de partida, HDMI, memória e os defeitos que a comunidade registrou nesta geração.

Como usar na bancada: comece pela sequência de energização e confirme, na ordem, cada tensão do mapa de medições. O ponto em que o valor some ou foge da referência é o estágio do defeito — e os casos documentados mostram o que a comunidade encontrou exatamente ali.

O dossiê sai carimbado com o e-mail do assinante PRO e entra no acervo junto com todas as fichas novas, sem custo extra. Se o seu modelo ainda não está aqui, o membro pede e ele entra na fila de produção com prioridade.

Este dossiê completo sai carimbado no seu nome

O acervo do Membro PRO tem 847+ fichas como esta, uma por modelo — e se o seu modelo não estiver lá, você pede e a gente fabrica, com prioridade.

Quero o acervo completo →

Sem fidelidade. O site continua gratuito para todo mundo — o dossiê é o degrau PRO.
