Samsung Galaxy Book2 Pro 360 NP950QED e Galaxy Book Pro 360 NP930QED (2022) — Ficha de Reparo da placa
Dossiê técnico de 12 páginas: diagrama de blocos, sequência de
energização, mapa de medições documentadas e os defeitos que a comunidade
mundial já resolveu — cada fato com fonte.
Ficha de reparo Samsung Galaxy Book2 Pro 360 NP950QED e Galaxy Book Pro 360 NP930QED (2022): um dossiê de 12 páginas para quem tem esta placa na bancada — diagrama de blocos, sequência de energização e mapa de medições, mais 12 casos reais documentados pela comunidade (5 com a receita que fechou).

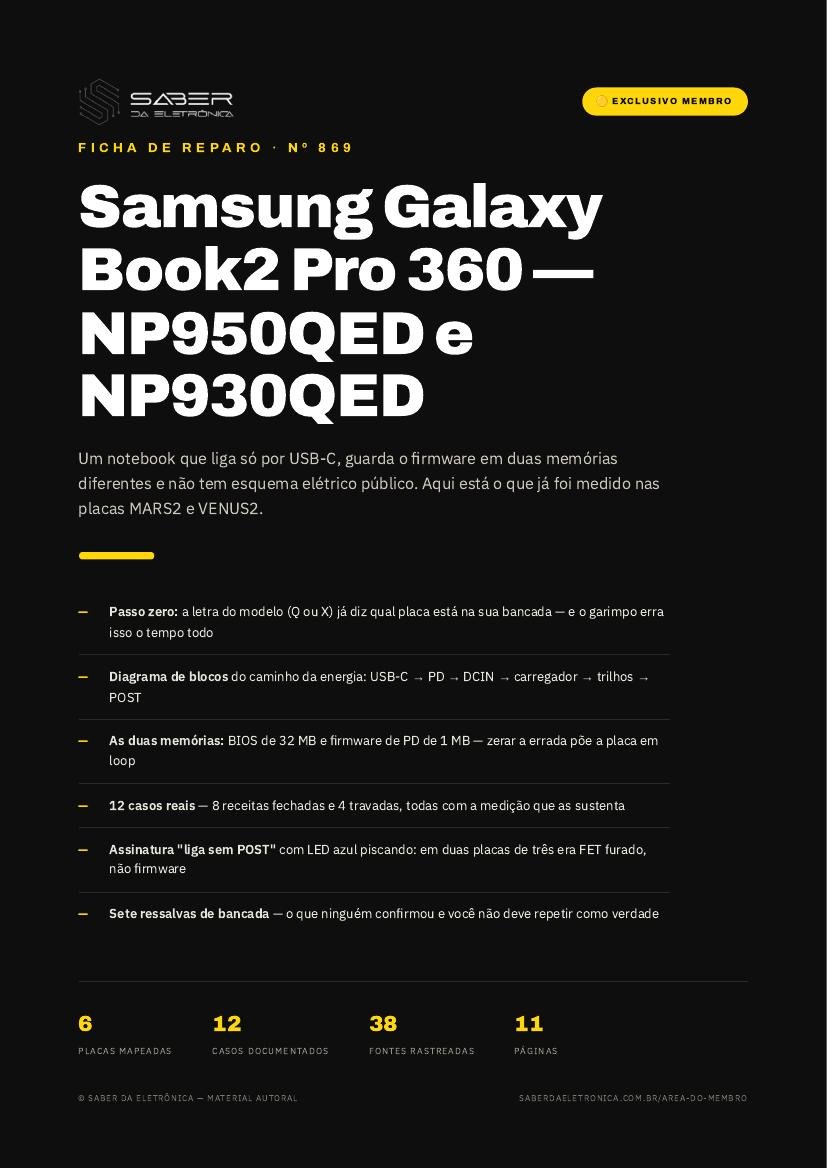

A capa do dossiê real — 12 páginas de bancada, sem enrolação.
O mapa em 30 segundos abre a ficha: os designadores, valores e suspeitos aparecem por inteiro no PDF do membro.
12casos documentados
5com receita que fechou
12páginas
O que tem dentro deste dossiê
Mapa de variantes da placa — qual versão está dentro do SEU aparelho e o que muda entre elas.
Diagrama de blocos da arquitetura — como os circuitos conversam.
Sequência de energização — o caminho que a placa percorre para ligar, e onde ele costuma quebrar.
Mapa de medições com valores documentados — ponto a ponto, com referência de placa boa.
12 casos reais da comunidade mundial — os resolvidos com a receita que fechou e os em aberto, com o que medir antes de trocar.
BIOS/firmware por placa — arquivos, tamanhos e as armadilhas que já custaram placas.
Checklist final de bancada — o que confirmar antes de fechar o aparelho.
Defeitos documentados no reparo da Samsung Galaxy Book2 Pro 360 NP950QED e Galaxy Book Pro 360 NP930QED (2022)
Os casos que a comunidade registrou nesta placa. No dossiê, cada um vem com a medição feita, o componente encontrado e a fonte numerada:
NP950QED-KB1US, MARS2-15 ADL, BIOS 16.0. PARCIAL
NP930QED, BA41-02942B
NP930QED, mesma relato da comunidade
NP930XED (Venus2-13), loop de PD firmware RESOLVIDO
NP950XED-KF1US (Venus2-15 ADL) RESOLVIDO
NP930QDB (MARS-13, geração anterior) — melhor caso medido RESOLVIDO
NP950QED, café derramado
NP950XDB-KC3US
NP950QDB (MARS-15 rev 1.0/1.3/MTS), tela preta/sem boot
NP750XDA (plataforma Samsung irmã) RESOLVIDO
NP935XDB, USB-C perde dados RESOLVIDO
Tela trocada: touch morto, S Pen funcionando
Caso de amostra — direto do dossiê
NP930QDB (MARS-13, geração anterior) — melhor caso medido
O caso, como a comunidade documentou
Dano por líquido, bip de continuidade sobre um capacitor. Era o cap de entrada 10 µF/25 V do pino 5 (VIN) de um buck Silergy SY8113IADC (marcação dKDKD), alimentado pelos ~19 V do adaptador. Com o cap removido: modo diodo 0,465 V subindo para 0,501 V; em resistência (escala 2M) 0,109 subindo → sem curto no IC. Cap de placa doadora → notebook 100%. RESOLVIDO
Este é 1 dos 12 casos do dossiê — os outros estão no PDF completo, cada um com fonte.
Fontes e verificações
Material autoral, com casos documentados por técnicos de vários países. Cada afirmação técnica traz a fonte numerada no PDF, e a seção “Verificações antes do reparo” lista o que conferir na sua placa antes de trocar qualquer componente.
Para quem é esta ficha de reparo da Samsung Galaxy Book2 Pro 360 NP950QED e Galaxy Book Pro 360 NP930QED (2022)
Para o técnico de notebook que recebe esta placa com “não liga”, “não carrega” ou “liga e desliga” e precisa saber onde encostar a ponta de prova antes de trocar qualquer componente.
Como usar na bancada: comece pela sequência de energização e confirme, na ordem, cada tensão do mapa de medições. O ponto em que o valor some ou foge da referência é o estágio do defeito — e os casos documentados mostram o que a comunidade encontrou exatamente ali.
A ficha sai carimbada com o e-mail do assinante, e as fichas novas do acervo entram no plano sem custo extra. Se o seu modelo ainda não está aqui, o membro pode pedir a ficha dele.
A ficha completa sai em PDF, carimbada no nome de quem baixa
12 páginas, com o diagrama, as medições e os casos. Se o seu modelo não estiver entre as 1.000 fichas, quem assina pede a que falta.
