Corpo de borboleta eletrônico (drive-by-wire) e a etapa de saída na ECU — Ficha de Reparo da placa
Dossiê técnico de 14 páginas: diagrama de blocos, sequência de
energização, mapa de medições documentadas e os defeitos que a comunidade
mundial já resolveu — cada fato com fonte.
Ficha de reparo Corpo de borboleta eletrônico (drive-by-wire) e a etapa de saída na ECU: um dossiê de 14 páginas para quem tem esta placa na bancada — diagrama de blocos, sequência de energização e mapa de medições, mais 13 casos reais documentados pela comunidade (6 com a receita que fechou).

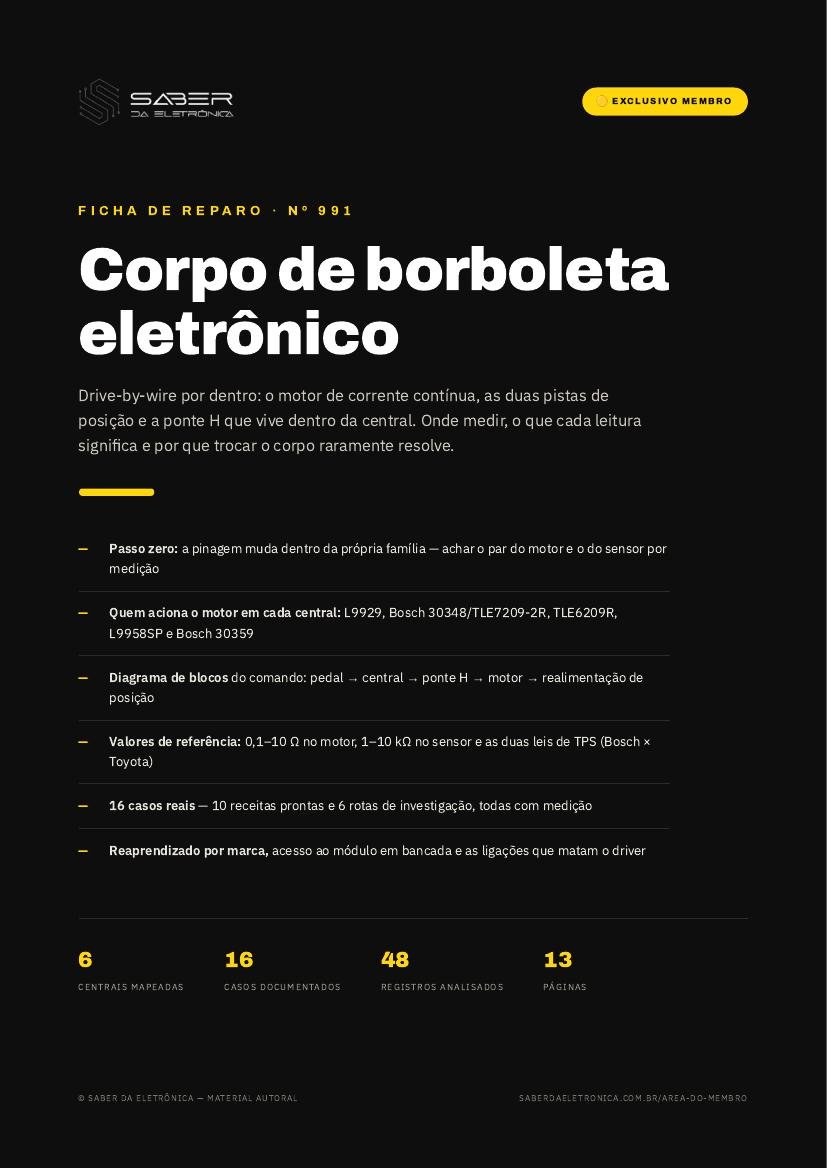

A capa do dossiê real — 14 páginas de bancada, sem enrolação.
O mapa em 30 segundos abre a ficha: os designadores, valores e suspeitos aparecem por inteiro no PDF do membro.
13casos documentados
6com receita que fechou
14páginas
O que tem dentro deste dossiê
Mapa de variantes da placa — qual versão está dentro do SEU aparelho e o que muda entre elas.
Diagrama de blocos da arquitetura — como os circuitos conversam.
Sequência de energização — o caminho que a placa percorre para ligar, e onde ele costuma quebrar.
Mapa de medições com valores documentados — ponto a ponto, com referência de placa boa.
13 casos reais da comunidade mundial — os resolvidos com a receita que fechou e os em aberto, com o que medir antes de trocar.
BIOS/firmware por placa — arquivos, tamanhos e as armadilhas que já custaram placas.
Checklist final de bancada — o que confirmar antes de fechar o aparelho.
Defeitos documentados no reparo da Corpo de borboleta eletrônico (drive-by-wire) e a etapa de saída na ECU
Os casos que a comunidade registrou nesta placa. No dossiê, cada um vem com a medição feita, o componente encontrado e a fonte numerada:
Toyota Corolla 2.0 3ZR-FBE — P2118, sem resposta ao acelerador RESOLVIDO
Fiat Palio Fire 1.3 16V, Motronic 7.3 H4 — pega, só fica em marcha-lenta RESOLVIDO
Toyota Corolla 2.0 3ZR-FBE — P2118, sem resposta ao acelerador
O caso, como a comunidade documentou
Sem sinal de comando nos terminais 01 e 02 do corpo; sem sinal também nos terminais 60 e 30 do conector B da UCE; e sem tensão de bateria no terminal 29 (linha 30). Corpo já havia sido trocado sem sucesso. Culpado: fusível F-08m (ETCS) queimado após troca de bateria em outra oficina. RESOLVIDO
Este é 1 dos 13 casos do dossiê — os outros estão no PDF completo, cada um com fonte.
Fontes e verificações
Material autoral, com casos documentados por técnicos de vários países. Cada afirmação técnica traz a fonte numerada no PDF, e a seção “Verificações antes do reparo” lista o que conferir na sua placa antes de trocar qualquer componente.
Para quem é esta ficha de reparo da Corpo de borboleta eletrônico (drive-by-wire) e a etapa de saída na ECU
Para o reparador de módulos de injeção que precisa de pinagem, alimentações e sinais de referência antes de abrir o módulo — e dos defeitos que a comunidade já viu nesta família.
Como usar na bancada: comece pela sequência de energização e confirme, na ordem, cada tensão do mapa de medições. O ponto em que o valor some ou foge da referência é o estágio do defeito — e os casos documentados mostram o que a comunidade encontrou exatamente ali.
A ficha sai carimbada com o e-mail do assinante, e as fichas novas do acervo entram no plano sem custo extra. Se o seu modelo ainda não está aqui, o membro pode pedir a ficha dele.
A ficha completa sai em PDF, carimbada no nome de quem baixa
14 páginas, com o diagrama, as medições e os casos. Se o seu modelo não estiver entre as 992 fichas, quem assina pede a que falta.
