🟡 Ficha de Reparo · Nº 717 · Métodos de bancada

Identificar a placa e localizar esquema e boardview pelo que está impresso no PCB (método) — Ficha de Reparo da placa

Dossiê técnico de 13 páginas: diagrama de blocos, sequência de energização, mapa de medições documentadas e os defeitos que a comunidade mundial já resolveu — cada fato com fonte.

⬇ Baixar esta ficha — PDF de 13 páginas Ver todas as fichas com busca →

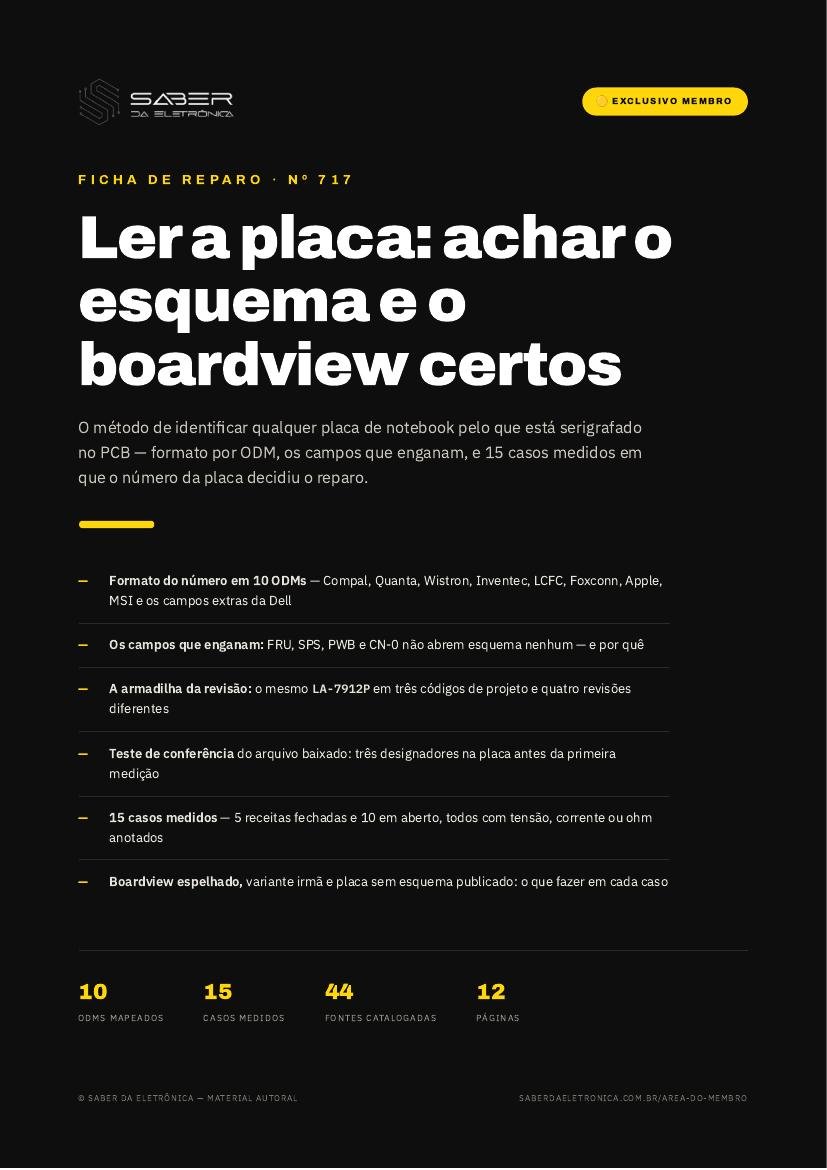

Capa da Ficha de Reparo Nº 717: Identificar a placa e localizar esquema e boardview pelo que está impresso no PCB (método) — Ficha de Reparo da placa
Capa da ficha Nº 717
O que vem no PDF

A capa mostra o que a ficha cobre

As outras 12 páginas trazem o diagrama de blocos, a sequência de energização, as medições e os casos, cada um com a medição que fechou o diagnóstico.

  • 13 páginas
  • Métodos de bancada
  • Placas citadas: LA-C851P · NM-E541 · DAG3PAMB8D0 · LA-7912P · LA-F591P · NM-A271
⬇ Baixar esta ficha

Ficha de reparo Identificar a placa e localizar esquema e boardview pelo que está impresso no PCB (método): um dossiê de 13 páginas para quem tem esta placa na bancada — diagrama de blocos, sequência de energização e mapa de medições, mais 13 casos reais documentados pela comunidade (3 com a receita que fechou).

Identificar a placa e localizar esquema e boardview pelo que está impresso no PCB (método) — Ficha de Reparo da placa

A capa do dossiê real — 13 páginas de bancada, sem enrolação.

Mapa em 30 segundos da ficha Identificar a placa e localizar esquema e boardview pelo que está impresso no PCB (método): os estágios da placa na ordem da partida, com os sintomas e os primeiros suspeitos

O mapa em 30 segundos abre a ficha: os designadores, valores e suspeitos aparecem por inteiro no PDF do membro.

13casos documentados
3com receita que fechou
13páginas

O que tem dentro deste dossiê

  • Mapa de variantes da placa — qual versão está dentro do SEU aparelho e o que muda entre elas.
  • Diagrama de blocos da arquitetura — como os circuitos conversam.
  • Sequência de energização — o caminho que a placa percorre para ligar, e onde ele costuma quebrar.
  • Mapa de medições com valores documentados — ponto a ponto, com referência de placa boa.
  • 13 casos reais da comunidade mundial — os resolvidos com a receita que fechou e os em aberto, com o que medir antes de trocar.
  • Checklist final de bancada — o que confirmar antes de fechar o aparelho.

Defeitos documentados no reparo da Identificar a placa e localizar esquema e boardview pelo que está impresso no PCB (método)

Os casos que a comunidade registrou nesta placa. No dossiê, cada um vem com a medição feita, o componente encontrado e a fonte numerada:

  • Acer E1 / Compal LA-7912P Q5WVH Rev 1.0 — morta RESOLVIDO
  • Alienware M14x R2 / LA-8381P — 3,3 V e 5 V caindo em 3 s
  • HP Pavilion 17-g105ng / Quanta DAX1BDMB6F0 Rev F — não parte
  • HP Victus 15-fa1024nt / DAG3PAMB8D0 Rev D (G3PA) — sem sinal de vida
  • Dell Inspiron 15 5570 / LA-F115P — +19VB em 13,6 V
  • Alienware 14 M14X R3 / Compal VAR00 LA-9201P — curto para o terra
  • Lenovo G560 / Compal LA-5752P R0.3 — não parte
  • Compal LA-8127P — 20 V não passa
  • Lenovo G50-70 / LCFC NM-A271 ACLU1/ACLU2 Rev 1.0 — sem LED RESOLVIDO
  • Lenovo IdeaPad 500-15ISK / LA-C851P — não liga
  • Lenovo 500-15ISK / LA-C851P — sem tensão de CPU RESOLVIDO
  • Acer Nitro 5 FH51M (PCB LA-F591P) — sem power

E mais 1 casos no PDF completo.

Caso de amostra — direto do dossiê

Lenovo G50-70 / LCFC NM-A271 ACLU1/ACLU2 Rev 1.0 — sem LED

O caso, como a comunidade documentou
`JDCIN1` e `PF101` em 20,3 V, mas gate de `PQ301`/`PQ302` (pino 4) em 0,5 V e `PU301` pino 20 (VCC) em 2,39 V. Culpados: `PU301` (bq24737) e `PR308` (10 Ω) aberto. Após troca, ACN/ACP em 20,3 V. RESOLVIDO

Este é 1 dos 13 casos do dossiê — os outros estão no PDF completo, cada um com fonte.

Fontes e verificações

Material autoral, com casos documentados por técnicos de vários países. Cada afirmação técnica traz a fonte numerada no PDF, e a seção “Verificações antes do reparo” lista o que conferir na sua placa antes de trocar qualquer componente.

Para quem é esta ficha de reparo da Identificar a placa e localizar esquema e boardview pelo que está impresso no PCB (método)

Para o técnico de bancada que precisa de um mapa confiável desta placa — alimentações, sequência de partida e pontos de medição — antes de trocar qualquer componente.

Como usar na bancada: comece pela sequência de energização e confirme, na ordem, cada tensão do mapa de medições. O ponto em que o valor some ou foge da referência é o estágio do defeito — e os casos documentados mostram o que a comunidade encontrou exatamente ali.

A ficha sai carimbada com o e-mail do assinante, e as fichas novas do acervo entram no plano sem custo extra. Se o seu modelo ainda não está aqui, o membro pode pedir a ficha dele.

A ficha completa sai em PDF, carimbada no nome de quem baixa

13 páginas, com o diagrama, as medições e os casos. Se o seu modelo não estiver entre as 992 fichas, quem assina pede a que falta.
