Método: BIOS e EC do notebook — gravação, ME region, senha e o programador (CH341A / RT809) — Ficha de Reparo da placa
Dossiê técnico de 14 páginas: diagrama de blocos, sequência de
energização, mapa de medições documentadas e os defeitos que a comunidade
mundial já resolveu — cada fato com fonte.
Ficha de reparo Método: BIOS e EC do notebook: um dossiê de 14 páginas para quem tem esta placa na bancada — diagrama de blocos, sequência de energização e mapa de medições, mais 16 casos reais documentados pela comunidade (5 com a receita que fechou).

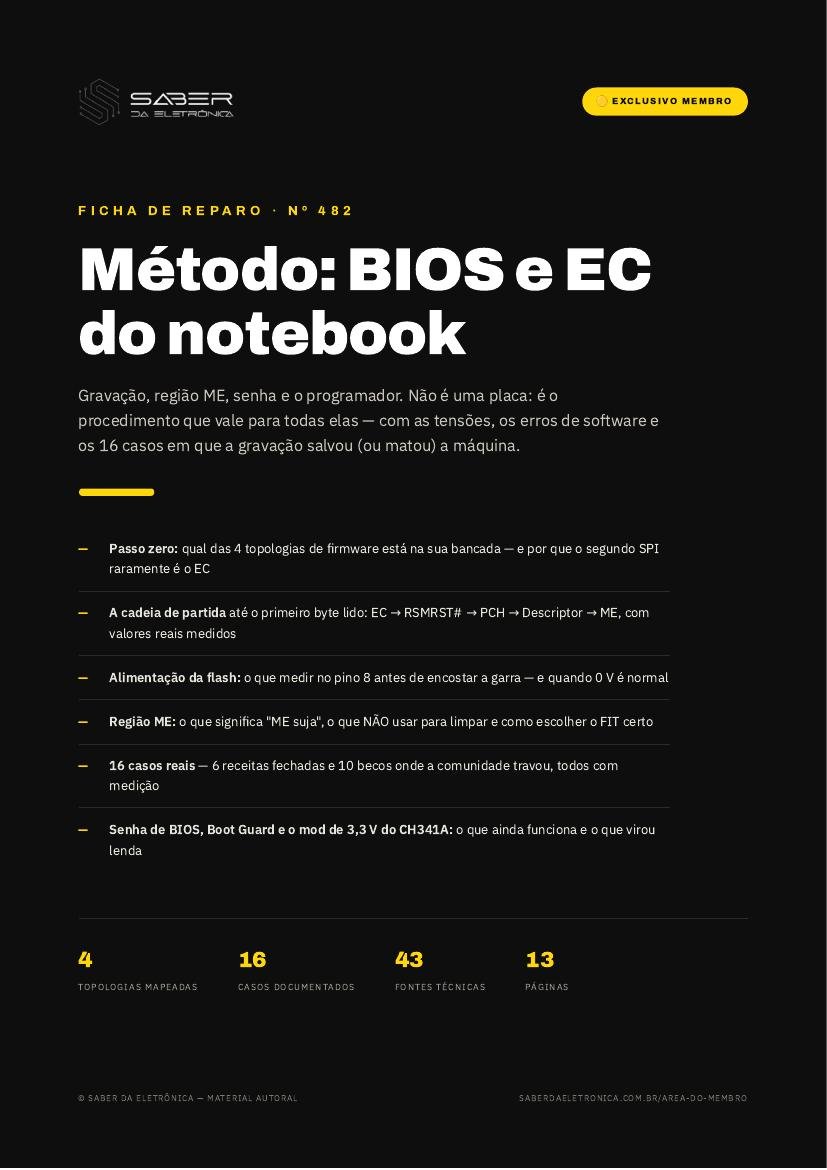

A capa do dossiê real — 14 páginas de bancada, sem enrolação.
O mapa em 30 segundos abre a ficha: os designadores, valores e suspeitos aparecem por inteiro no PDF do membro.
16casos documentados
5com receita que fechou
14páginas
O que tem dentro deste dossiê
Mapa de variantes da placa — qual versão está dentro do SEU aparelho e o que muda entre elas.
Diagrama de blocos da arquitetura — como os circuitos conversam.
Sequência de energização — o caminho que a placa percorre para ligar, e onde ele costuma quebrar.
Mapa de medições com valores documentados — ponto a ponto, com referência de placa boa.
16 casos reais da comunidade mundial — os resolvidos com a receita que fechou e os em aberto, com o que medir antes de trocar.
BIOS/firmware por placa — arquivos, tamanhos e as armadilhas que já custaram placas.
Checklist final de bancada — o que confirmar antes de fechar o aparelho.
Defeitos documentados no reparo da Método: BIOS e EC do notebook
Os casos que a comunidade registrou nesta placa. No dossiê, cada um vem com a medição feita, o componente encontrado e a fonte numerada:
HP 4740s (HM76, i5-2450) — desliga em 30 min RESOLVIDO
HP 840 G2 — 20 s de atraso até o logo RESOLVIDO
ThinkPad W541 (20EG) — 3 piscadas no botão
Fujitsu U939X — morto após instalação limpa
Lenovo Ideapad 3 15IML05 / NM-C781 — não dispara RESOLVIDO
Dell Vostro 3501 — morre depois da leitura da BIOS com CH341A
TongFang GK7MRFR — morto total
MSI GE65-9SF — LED pisca e apaga, só volta com CMOS reset
Compal DA0R53MB6E1 (EN25Q32B) — não liga RESOLVIDO
Unowhy Y13G011S5EI (GD25LB64C) — não boota após gravação
HP X360 11 G2 EE (6050A2908801) — 0 V no pino 8
Lenovo Legion 5-15ARH05 / NM-D041 — LED laranja piscando a cada 1–1,5 s RESOLVIDO
E mais 4 casos no PDF completo.
Caso de amostra — direto do dossiê
Lenovo Legion 5-15ARH05 / NM-D041 — LED laranja piscando a cada 1–1,5 s
O caso, como a comunidade documentou
Só AC+bateria: REGN 6,08 V, ACOK 3,3 V, ACDET 2,65 V; só bateria: REGN pulsando até 2 V, ACDET 0 V, ACOK 0 V, VDD 16,7 V. O EC IT8227E-192 novo tinha o trilho 3 V EC em baixa impedância e a SPI ficou sem alimentação (só o 3 V do EC), obrigando gravação por I²C com programador Vertyanov. Causa real: chip ITE sem o tag de fábrica correto (L005). RESOLVIDO
Este é 1 dos 16 casos do dossiê — os outros estão no PDF completo, cada um com fonte.
Fontes e verificações
Material autoral, com casos documentados por técnicos de vários países. Cada afirmação técnica traz a fonte numerada no PDF, e a seção “Verificações antes do reparo” lista o que conferir na sua placa antes de trocar qualquer componente.
Para quem é esta ficha de reparo da Método: BIOS e EC do notebook
Para o técnico de bancada que precisa de um mapa confiável desta placa — alimentações, sequência de partida e pontos de medição — antes de trocar qualquer componente.
Como usar na bancada: comece pela sequência de energização e confirme, na ordem, cada tensão do mapa de medições. O ponto em que o valor some ou foge da referência é o estágio do defeito — e os casos documentados mostram o que a comunidade encontrou exatamente ali.
A ficha sai carimbada com o e-mail do assinante, e as fichas novas do acervo entram no plano sem custo extra. Se o seu modelo ainda não está aqui, o membro pode pedir a ficha dele.
A ficha completa sai em PDF, carimbada no nome de quem baixa
14 páginas, com o diagrama, as medições e os casos. Se o seu modelo não estiver entre as 992 fichas, quem assina pede a que falta.
