Dossiê técnico de 13 páginas: diagrama de blocos, sequência de energização, mapa de medições documentadas e os defeitos que a comunidade mundial já resolveu — cada fato com fonte.
As outras 12 páginas trazem o diagrama de blocos, a sequência de energização, as medições e os casos, cada um com a medição que fechou o diagnóstico.
Lenovo ThinkPad T460 · placa NM-A581
Esquema de projeto da Lenovo (CB-3: Skylake, GeForce 940MX e dois slots DDR3L), que bate com o T460; o código NM-A581 não vem escrito no PDF, então confira a placa.
Lenovo ThinkPad T460p (BT463) · placa NM-A611
Lenovo ThinkPad T470p · placa NM-B071
Ficha de reparo Lenovo ThinkPad T460 / T460p / T470p (14 polegadas, 2016-17): um dossiê de 13 páginas para quem tem esta placa na bancada — diagrama de blocos, sequência de energização e mapa de medições, com checklist final de bancada.

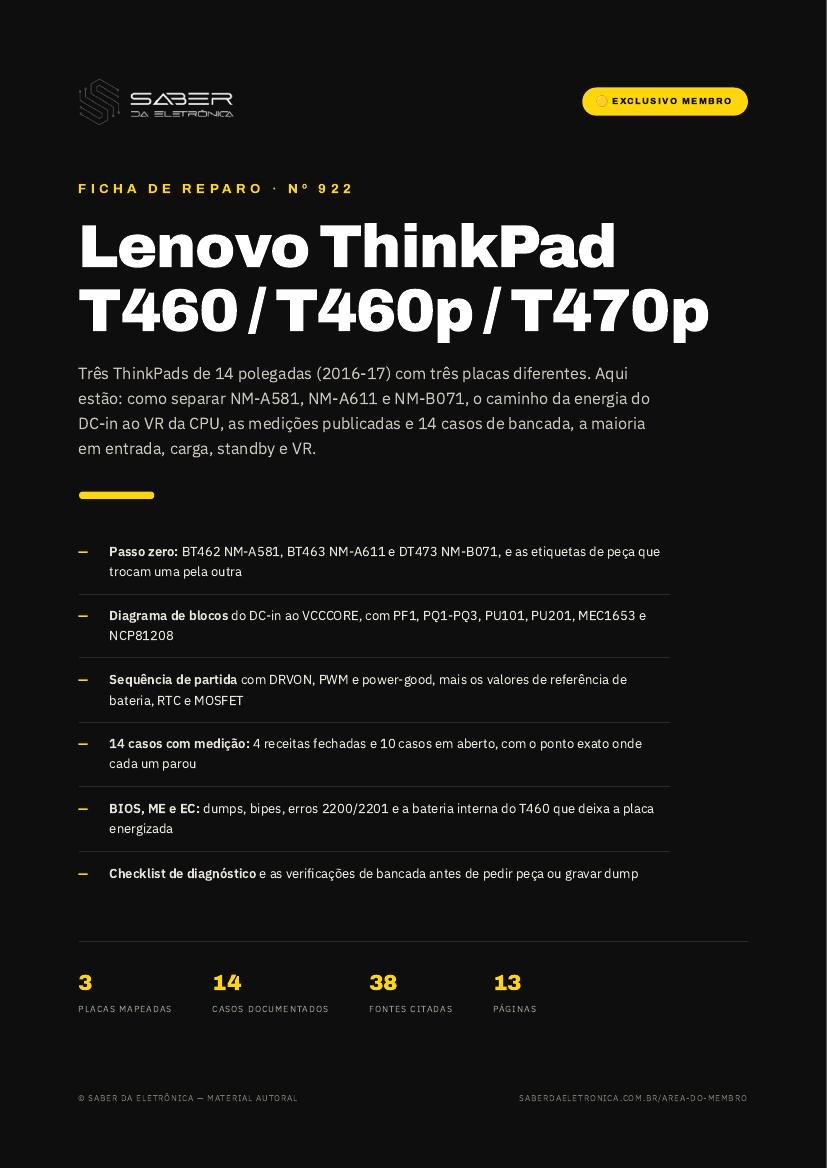

A capa do dossiê real — 13 páginas de bancada, sem enrolação.
O mapa em 30 segundos abre a ficha: os designadores, valores e suspeitos aparecem por inteiro no PDF do membro.
Material autoral, com casos documentados por técnicos de vários países. Cada afirmação técnica traz a fonte numerada no PDF, e a seção “Verificações antes do reparo” lista o que conferir na sua placa antes de trocar qualquer componente.
Para o técnico de notebook que recebe esta placa com “não liga”, “não carrega” ou “liga e desliga” e precisa saber onde encostar a ponta de prova antes de trocar qualquer componente.
Como usar na bancada: comece pela sequência de energização e confirme, na ordem, cada tensão do mapa de medições. O ponto em que o valor some ou foge da referência é o estágio do defeito — e os casos documentados mostram o que a comunidade encontrou exatamente ali.
A ficha sai carimbada com o e-mail do assinante, e as fichas novas do acervo entram no plano sem custo extra. Se o seu modelo ainda não está aqui, o membro pode pedir a ficha dele.
13 páginas, com o diagrama, as medições e os casos. Se o seu modelo não estiver entre as 996 fichas, quem assina pede a que falta.
