🟡 Ficha de Reparo · Nº 158 · Notebooks

Lenovo Legion 5 e 5 Pro: 15ARH05 / 15IMH05 / 15ACH6 / 15IAH7 (NM-D191 · NM-D601 · NM-E231 · NM-E241) — Ficha de Reparo da placa

Dossiê técnico de 13 páginas: diagrama de blocos, sequência de energização, mapa de medições documentadas e os defeitos que a comunidade mundial já resolveu — cada fato com fonte.

Ficha de reparo Lenovo Legion 5 e 5 Pro: 15ARH05 / 15IMH05 / 15ACH6 / 15IAH7 (NM-D191 · NM-D601 · NM-E231 · NM-E241): um dossiê de 13 páginas para quem tem esta placa na bancada — diagrama de blocos, sequência de energização e mapa de medições, mais 16 casos reais documentados pela comunidade (2 com a receita que fechou).

Lenovo Legion 5 e 5 Pro: 15ARH05 / 15IMH05 / 15ACH6 / 15IAH7 (NM-D191 · NM-D601 · NM-E231 · NM-E241) — Ficha de Reparo da placa

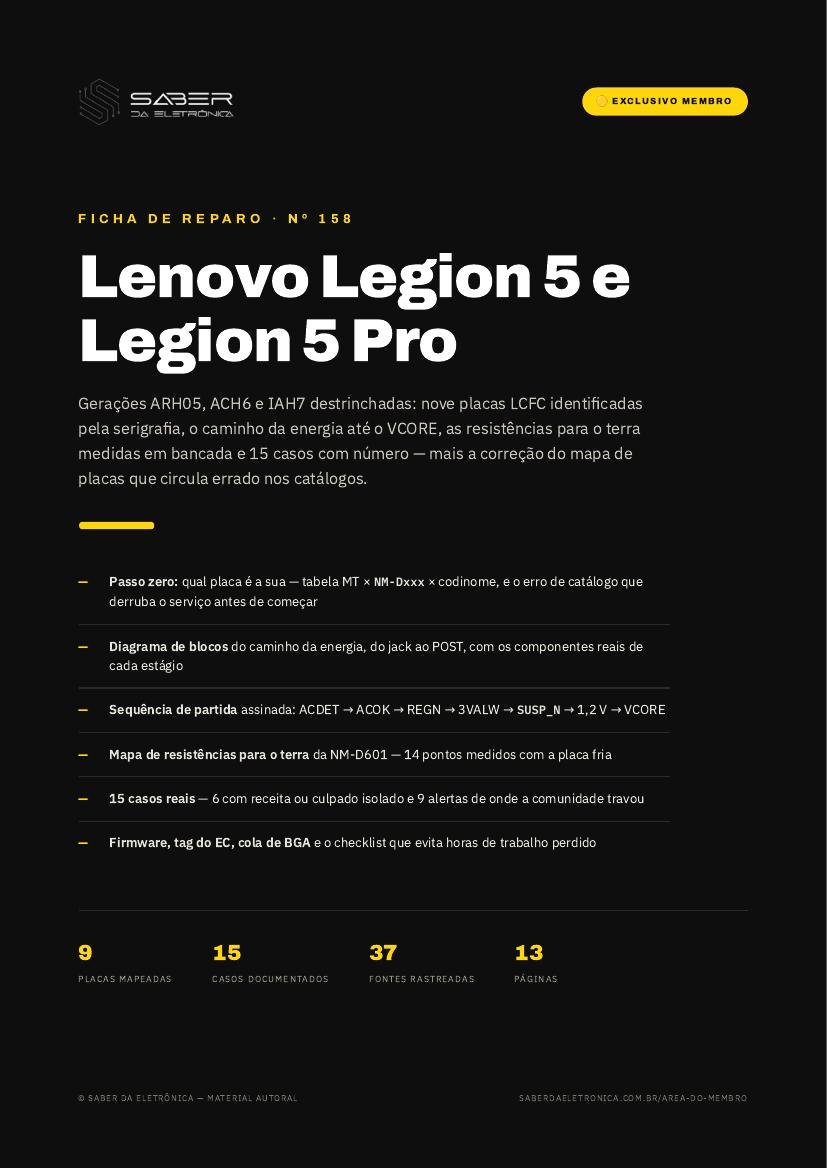

A capa do dossiê real — 13 páginas de bancada, sem enrolação.

16casos documentados
2com receita que fechou
13páginas

O que tem dentro deste dossiê

  • Mapa de variantes da placa — qual versão está dentro do SEU aparelho e o que muda entre elas.
  • Diagrama de blocos da arquitetura — como os circuitos conversam.
  • Sequência de energização — o caminho que a placa percorre para ligar, e onde ele costuma quebrar.
  • Mapa de medições com valores documentados — ponto a ponto, com referência de placa boa.
  • 16 casos reais da comunidade mundial — os resolvidos com a receita que fechou, e os em aberto com o alerta de onde a comunidade travou.
  • BIOS/firmware por placa — arquivos, tamanhos e as armadilhas que já custaram placas.
  • Checklist final de bancada — o que confirmar antes de fechar o aparelho.

Defeitos documentados no reparo da Lenovo Legion 5 e 5 Pro: 15ARH05 / 15IMH05 / 15ACH6 / 15IAH7 (NM-D191 · NM-D601 · NM-E231 · NM-E241)

Os casos que a comunidade registrou nesta placa. No dossiê, cada um vem com a medição feita, o componente encontrado e a fonte numerada:

  • 15ACH6AH, não liga e não carrega
  • 15ARH05H NM-D281 — não trabalha com bateria
  • 15ARH05 NM-D041 — LED laranja piscando 1–1,5 s, 3VALW/5VALW ciclando RESOLVIDO
  • Legion 5 Pro NM-D562 Rev 3.0 — três placas, mesmo defeito
  • NM-D601 Rev 1.0 — desliga com bateria conectada
  • 15ACH6H — curto no +3VL após exposição ao frio
  • NM-C921 — EC_ON_5V nunca sai do EC RESOLVIDO
  • NM-D041 — não liga; RT6585C (marcação RE-78 T13) escaldando + IT8227E-192 com furo no encapsulamento
  • 16ACH6H NM-D562 — dano por líquido
  • 15ACH6 NM-D601 — botão acende e fica aceso
  • 16ACH6H NM-D562 Rev 2.0 — tela preta interna e externa
  • 16ACH6H NM-D562 Rev 2.0 — liga só na 21ª tentativa

E mais 4 casos no PDF completo.

Caso de amostra — direto do dossiê

NM-C921 — EC_ON_5V nunca sai do EC

O caso, como a comunidade documentou
Só 3V_AWL presente; 5V_AWL 0 Ω para GND com carregador ligado (MΩ sem ele); LDO de 5 V entregando 5,02 V; EC_ON_5V parado em 99 mV; 3,3 V do botão cai a 0 V ao pressionar; injeção de 5 V puxando 0,230 A, regulador a 39 °C. Tocar o pino EC_ON_5V com a ponta fazia aparecer 2,6 V e o 5VALW estabilizava → solda fria no pino do EC (3vALW_R). RESOLVIDO

Este é 1 dos 16 casos do dossiê — os outros estão no PDF completo, cada um com fonte.

Como este dossiê foi montado

Material autoral, produzido a partir de casos documentados por técnicos em vários países e revisado antes de entrar no acervo. Cada afirmação técnica carrega fonte numerada no PDF; o que não tem medição publicada fica separado, marcado como não confirmado, para você saber exatamente o que está provado e o que ainda depende da sua bancada.

Para quem é esta ficha de reparo da Lenovo Legion 5 e 5 Pro: 15ARH05 / 15IMH05 / 15ACH6 / 15IAH7 (NM-D191 · NM-D601 · NM-E231 · NM-E241)

Para o técnico de notebook que recebe esta placa com “não liga”, “não carrega” ou “liga e desliga” e precisa saber onde encostar a ponta de prova antes de trocar qualquer componente.

Como usar na bancada: comece pela sequência de energização e confirme, na ordem, cada tensão do mapa de medições. O ponto em que o valor some ou foge da referência é o estágio do defeito — e os casos documentados mostram o que a comunidade encontrou exatamente ali.

O dossiê sai carimbado com o e-mail do assinante PRO e entra no acervo junto com todas as fichas novas, sem custo extra. Se o seu modelo ainda não está aqui, o membro pede e ele entra na fila de produção com prioridade.
