Centrais do Sprinter CDI: Delphi CRD2/CRD3 (OM651) e Bosch EDC17CP46/CP57 (OM642 V6) — Ficha de Reparo da placa
Dossiê técnico de 13 páginas: diagrama de blocos, sequência de
energização, mapa de medições documentadas e os defeitos que a comunidade
mundial já resolveu — cada fato com fonte.
Ficha de reparo Centrais do Sprinter CDI: Delphi CRD2/CRD3 (OM651) e Bosch EDC17CP46/CP57 (OM642 V6): um dossiê de 13 páginas para quem tem esta placa na bancada — diagrama de blocos, sequência de energização e mapa de medições, mais 14 casos reais documentados pela comunidade (6 com a receita que fechou).

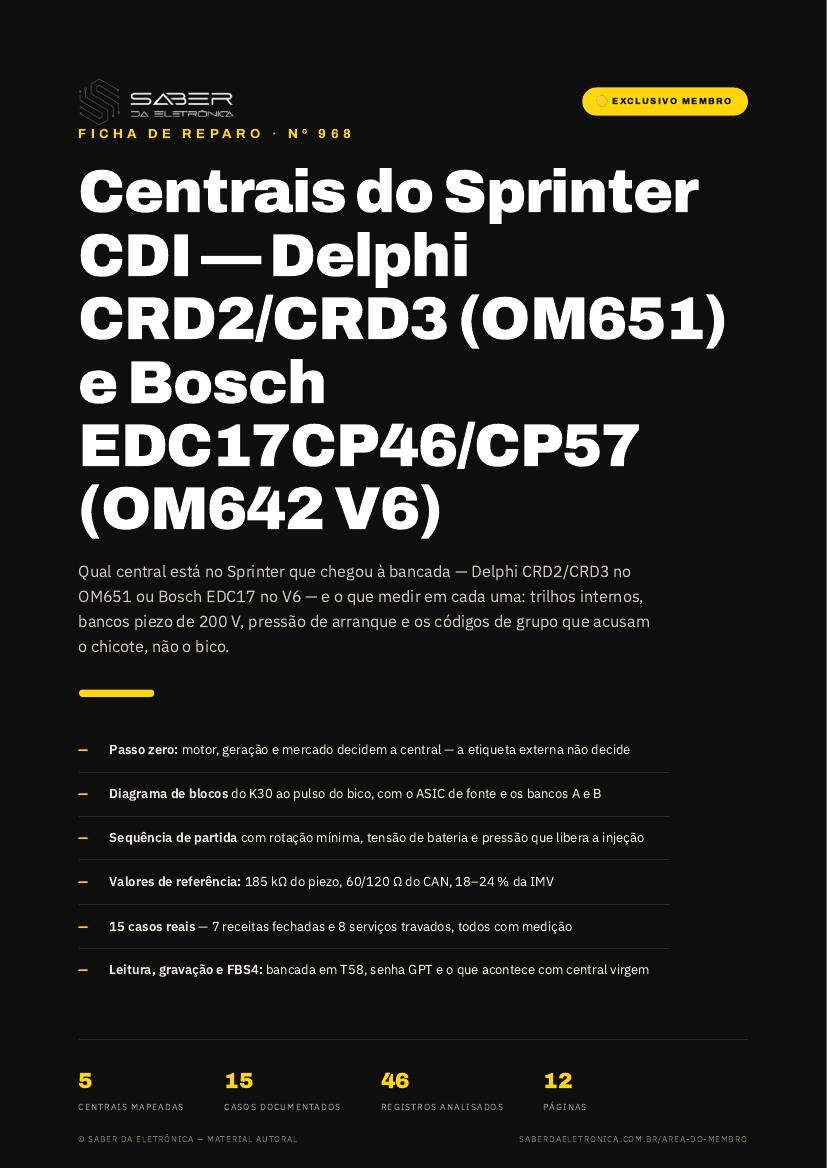

A capa do dossiê real — 13 páginas de bancada, sem enrolação.
O mapa em 30 segundos abre a ficha: os designadores, valores e suspeitos aparecem por inteiro no PDF do membro.
14casos documentados
6com receita que fechou
13páginas
O que tem dentro deste dossiê
Mapa de variantes da placa — qual versão está dentro do SEU aparelho e o que muda entre elas.
Diagrama de blocos da arquitetura — como os circuitos conversam.
Sequência de energização — o caminho que a placa percorre para ligar, e onde ele costuma quebrar.
Mapa de medições com valores documentados — ponto a ponto, com referência de placa boa.
14 casos reais da comunidade mundial — os resolvidos com a receita que fechou e os em aberto, com o que medir antes de trocar.
BIOS/firmware por placa — arquivos, tamanhos e as armadilhas que já custaram placas.
Checklist final de bancada — o que confirmar antes de fechar o aparelho.
Defeitos documentados no reparo da Centrais do Sprinter CDI: Delphi CRD2/CRD3 (OM651) e Bosch EDC17CP46/CP57 (OM642 V6)
Os casos que a comunidade registrou nesta placa. No dossiê, cada um vem com a medição feita, o componente encontrado e a fonte numerada:
Sprinter 2008 OM642, não pega, P0201/P0202/P0203
Sprinter W906 2013 (ambulância), sem terminal 50 RESOLVIDO
Sprinter 3500 2007, sem comunicação com o ECM e partida intermitente
Sprinter com ECU danificada por solda elétrica na carroceria (bateria ligada)
OM651 com marcha lenta irregular e P2149 (grupo B, tensão de alimentação) RESOLVIDO
EDC17 com P2146 + P2149 (etapa piezo, caso de bancada da mesma família) RESOLVIDO
Sprinter 906 CRD2.35 não pega, sem nenhum código RESOLVIDO
Sprinter 906 CRD2.35 mudo após gravação com KESS clonado RESOLVIDO
Sprinter OM642 com P0087/P0088 recorrentes e modo de potência reduzida
Doadora de potência diferente
Pino do conector entortado na remontagem RESOLVIDO
Gravação malfeita no CP57 do W907
E mais 2 casos no PDF completo.
Caso de amostra — direto do dossiê
EDC17 com P2146 + P2149 (etapa piezo, caso de bancada da mesma família)
O caso, como a comunidade documentou
Regra de teste: energizar o módulo e medir os dois bancos — devem dar 200 V iguais; desigual = IGBT ou capacitores do lado oposto da placa. Em campo a falha aparecia após ≈2 km e só sumia após ≈8 h frio — comportamento térmico de capacitor. RESOLVIDO
Este é 1 dos 14 casos do dossiê — os outros estão no PDF completo, cada um com fonte.
Fontes e verificações
Material autoral, com casos documentados por técnicos de vários países. Cada afirmação técnica traz a fonte numerada no PDF, e a seção “Verificações antes do reparo” lista o que conferir na sua placa antes de trocar qualquer componente.
Para quem é esta ficha de reparo da Centrais do Sprinter CDI: Delphi CRD2/CRD3 (OM651) e Bosch EDC17CP46/CP57 (OM642 V6)
Para o reparador de módulos de injeção que precisa de pinagem, alimentações e sinais de referência antes de abrir o módulo — e dos defeitos que a comunidade já viu nesta família.
Como usar na bancada: comece pela sequência de energização e confirme, na ordem, cada tensão do mapa de medições. O ponto em que o valor some ou foge da referência é o estágio do defeito — e os casos documentados mostram o que a comunidade encontrou exatamente ali.
A ficha sai carimbada com o e-mail do assinante, e as fichas novas do acervo entram no plano sem custo extra. Se o seu modelo ainda não está aqui, o membro pode pedir a ficha dele.
A ficha completa sai em PDF, carimbada no nome de quem baixa
13 páginas, com o diagrama, as medições e os casos. Se o seu modelo não estiver entre as 996 fichas, quem assina pede a que falta.
