Compaq Presario CQ50 / CQ60 / CQ61 / CQ71 (2008-10) — Ficha de Reparo da placa

Ficha técnica de 13 páginas: diagrama de blocos, sequência de energização, mapa de medições documentadas e os defeitos que a comunidade mundial já resolveu — cada fato com fonte.

Capa da Ficha de Reparo Nº 782: Compaq Presario CQ50 / CQ60 / CQ61 / CQ71 (2008-10) — Ficha de Reparo da placa
Capa da ficha Nº 782
O que vem no PDF

A capa mostra o que a ficha cobre

As outras 12 páginas trazem o diagrama de blocos, a sequência de energização, as medições e os casos, cada um com a medição que fechou o diagnóstico.

  • 13 páginas
  • Notebooks
  • Placa: DA00P8MB6D1 · DA0OP6MB6D0
⬇ Baixar esta ficha
Biblioteca de esquemas

Esquema e boardview desta placa

HP Compaq Presario CQ61 / CQ71 (Quanta OP6/OP7) · placa DA0OP6MB6D0

Ver a biblioteca inteira de esquemas e boardviews →

Ficha de reparo Compaq Presario CQ50 / CQ60 / CQ61 / CQ71 (2008-10): um PDF de 13 páginas para quem tem esta placa na bancada — diagrama de blocos, sequência de energização e mapa de medições, mais 13 casos reais documentados pela comunidade (2 com a receita que fechou).

Compaq Presario CQ50 / CQ60 / CQ61 / CQ71 (2008-10) — Ficha de Reparo da placa

A capa da ficha real — 13 páginas de bancada, sem enrolação.

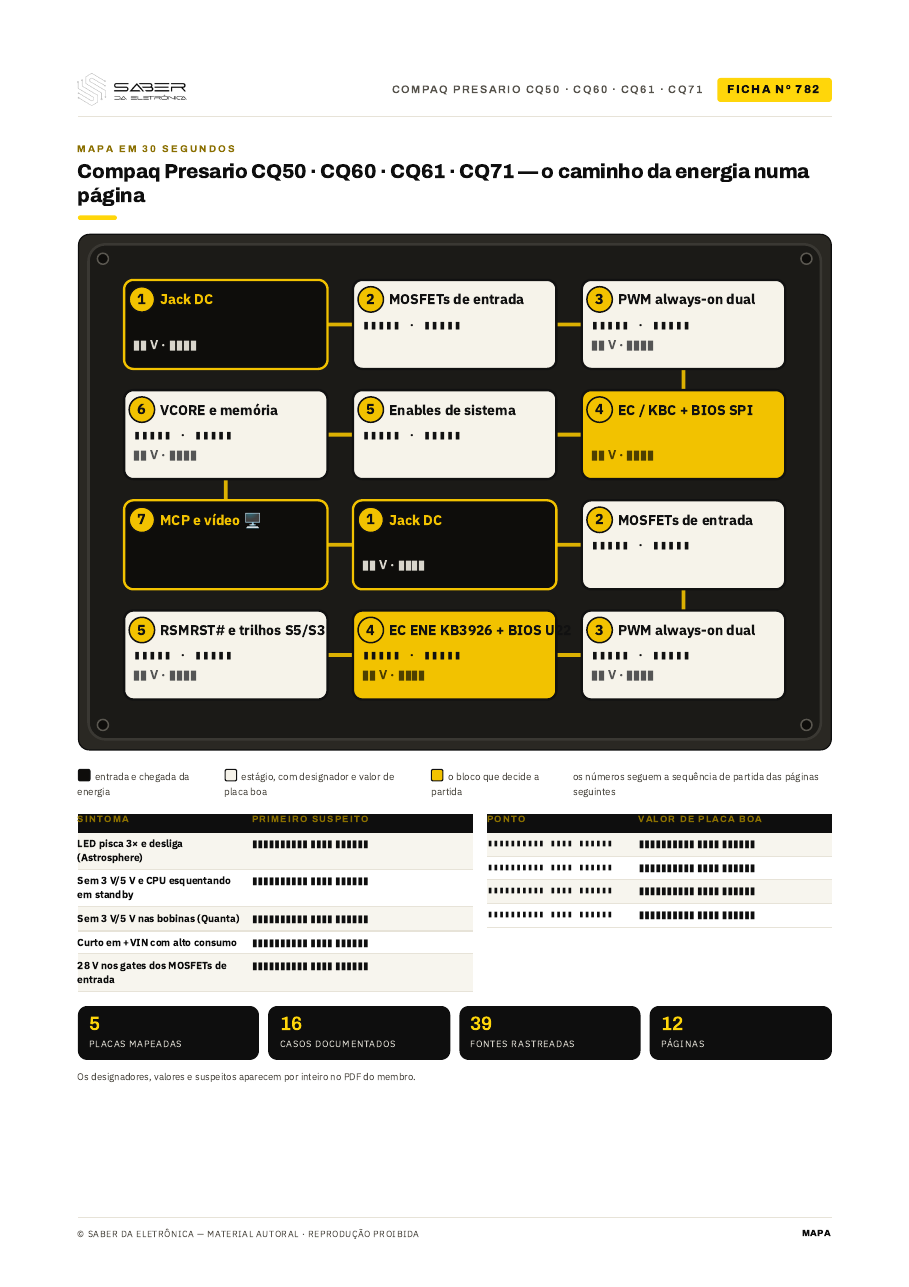

Mapa em 30 segundos da ficha Compaq Presario CQ50 / CQ60 / CQ61 / CQ71 (2008-10): os estágios da placa na ordem da partida, com os sintomas e os primeiros suspeitos

O mapa em 30 segundos abre a ficha: os designadores, valores e suspeitos aparecem por inteiro no PDF do membro.

13casos documentados
2com receita que fechou
13páginas

O que tem dentro desta ficha

  • Mapa de variantes da placa — qual versão está dentro do SEU aparelho e o que muda entre elas.
  • Diagrama de blocos da arquitetura — como os circuitos conversam.
  • Sequência de energização — o caminho que a placa percorre para ligar, e onde ele costuma quebrar.
  • Mapa de medições com valores documentados — ponto a ponto, com referência de placa boa.
  • 13 casos reais da comunidade mundial — os resolvidos com a receita que fechou e os em aberto, com o que medir antes de trocar.
  • BIOS/firmware por placa — arquivos, tamanhos e as armadilhas que já custaram placas.
  • Checklist final de bancada — o que confirmar antes de fechar o aparelho.

Defeitos documentados no reparo da Compaq Presario CQ50 / CQ60 / CQ61 / CQ71 (2008-10)

Os casos que a comunidade registrou nesta placa. Na ficha, cada um vem com a medição feita, o componente encontrado e a fonte numerada:

  • CQ50 AMD, Astrosphere 07241-3 / 48.4J103.031, MCP77MV-A2
  • CQ50, Astrosphere 07241, Sempron RESOLVIDO
  • CQ50 Intel, Warrior 07239-2 / 48.4H501.021
  • CQ60, Vitas 48.4i501.021
  • CQ61, DA0OP6MB6D0
  • CQ61, Quanta OP6
  • CQ61, DA00P8MB6D1 (OP8)
  • CQ61-412AX, DA00P8MB6D1 REV D
  • CQ61-200SP, DA0OP6MB6D0 OP6 REV D
  • CQ61, DA00P8MB6D1 REV D, bateria não carrega
  • CQ71-450EB, DA0OP6MB6D0 REV D
  • CQ61 / CQ71, OP6

E mais 1 casos no PDF completo.

Caso de amostra — direto da ficha

Perfil de bancada da BIOS SPI (Intel)

O caso, como a comunidade documentou
Antes de apertar o power, os 8 pinos do W25X80 devem ler `p1=0V p2=1,6V p3=3V p4=0V p5=0,225V p6=1,6V p7=3V p8=3V`; 3 V no pino 2 = chip ruim. Reparo só fechou gravando F12 (não a F15 mais nova) com restauração dos dados de EEPROM/branding. Chips CFEON-S apontados como problemáticos. RESOLVIDO

Este é 1 dos 13 casos da ficha — os outros estão no PDF completo, cada um com fonte.

Fontes e verificações

Material autoral, com casos documentados por técnicos de vários países. Cada afirmação técnica traz a fonte numerada no PDF, e a seção “Verificações antes do reparo” lista o que conferir na sua placa antes de trocar qualquer componente.

Para quem é esta ficha de reparo da Compaq Presario CQ50 / CQ60 / CQ61 / CQ71 (2008-10)

Para o técnico de notebook que recebe esta placa com “não liga”, “não carrega” ou “liga e desliga” e precisa saber onde encostar a ponta de prova antes de trocar qualquer componente.

Como usar na bancada: comece pela sequência de energização e confirme, na ordem, cada tensão do mapa de medições. O ponto em que o valor some ou foge da referência é o estágio do defeito — e os casos documentados mostram o que a comunidade encontrou exatamente ali.

A ficha sai carimbada com o e-mail do assinante, e as fichas novas do acervo entram no plano sem custo extra. Se o seu modelo ainda não está aqui, o membro pode pedir a ficha dele.

A ficha completa sai em PDF, carimbada no nome de quem baixa

13 páginas, com o diagrama, as medições e os casos. Se o seu modelo não estiver entre as 996 fichas, quem assina pede a que falta.
