Acer Nitro 5 AN515-52 (1ª geração) — Ficha de Reparo da placa
Dossiê técnico de 13 páginas: diagrama de blocos, sequência de
energização, mapa de medições documentadas e os defeitos que a comunidade
mundial já resolveu — cada fato com fonte.
Ficha de reparo Acer Nitro 5 AN515-52 (1ª geração): um dossiê de 13 páginas para quem tem esta placa na bancada — diagrama de blocos, sequência de energização e mapa de medições, mais 12 casos reais documentados pela comunidade (6 com a receita que fechou).

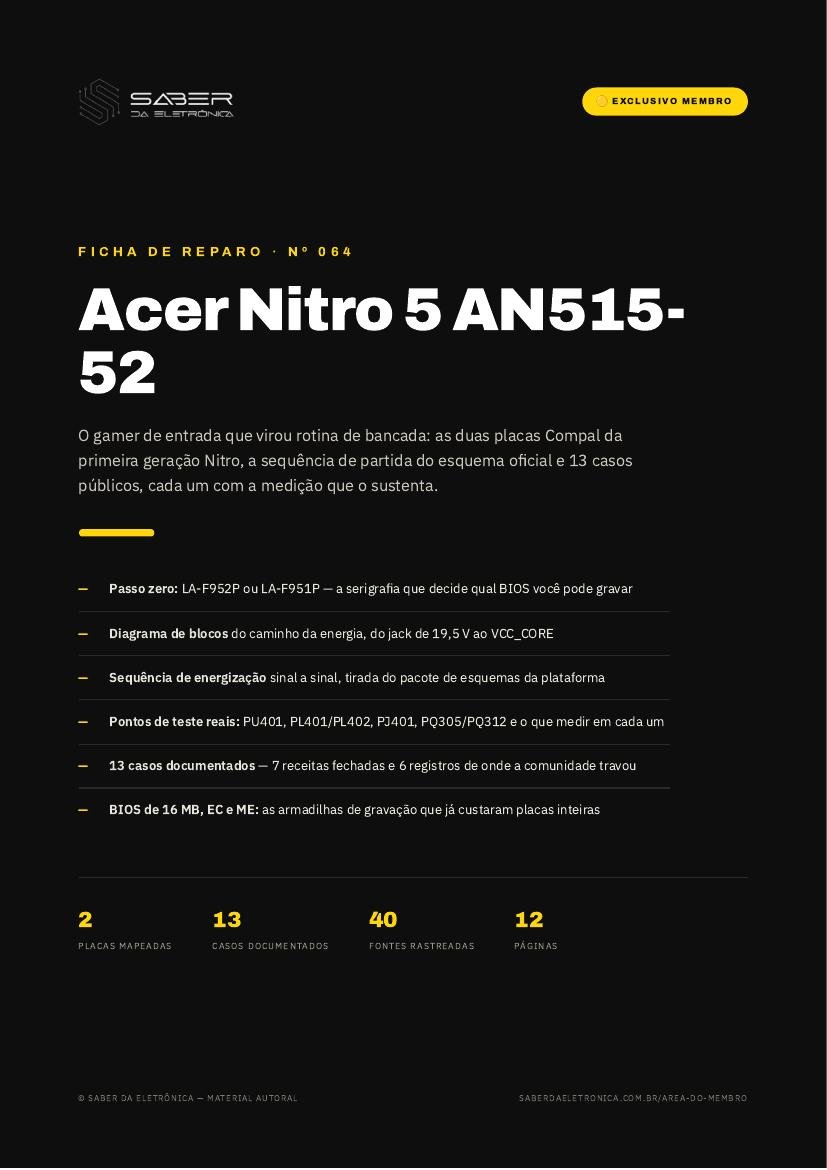

A capa do dossiê real — 13 páginas de bancada, sem enrolação.
O mapa em 30 segundos abre a ficha: os designadores, valores e suspeitos aparecem por inteiro no PDF do membro.
12casos documentados
6com receita que fechou
13páginas
O que tem dentro deste dossiê
Mapa de variantes da placa — qual versão está dentro do SEU aparelho e o que muda entre elas.
Diagrama de blocos da arquitetura — como os circuitos conversam.
Sequência de energização — o caminho que a placa percorre para ligar, e onde ele costuma quebrar.
Mapa de medições com valores documentados — ponto a ponto, com referência de placa boa.
12 casos reais da comunidade mundial — os resolvidos com a receita que fechou e os em aberto, com o que medir antes de trocar.
BIOS/firmware por placa — arquivos, tamanhos e as armadilhas que já custaram placas.
Verificações antes do reparo — o que medir na sua placa antes de trocar qualquer componente.
Checklist final de bancada — o que confirmar antes de fechar o aparelho.
Defeitos documentados no reparo da Acer Nitro 5 AN515-52 (1ª geração)
Os casos que a comunidade registrou nesta placa. No dossiê, cada um vem com a medição feita, o componente encontrado e a fonte numerada:
Não liga, sem 3V/5V primários RESOLVIDO
Não liga, curto no 3V — SEM CONFIRMAÇÃO FINAL
Liga sem imagem após instalar SSD M.2
Liga mas não reconhece HD SATA nem M.2 — SEM DESFECHO PUBLICADO RESOLVIDO
No power, 3VALW em curto → PCH morto — IRRECUPERÁVEL
Curto na placa (A717-72G, mesma LA-F952P) RESOLVIDO
Liga sem imagem (teclado acende, fan gira) RESOLVIDO
POST sem ler discos/teclado/mouse (AN515-53, mesma placa) RESOLVIDO
No display, BIOS limpa não resolveu
Curto no rail 19V matando MOSFET de entrada em série RESOLVIDO
BIOS lenta: 40 s para dar sinal — MITIGADO COM ME CLEAN
Queda → loop liga/desliga sem imagem
Caso de amostra — direto do dossiê
Curto na placa (A717-72G, mesma LA-F952P)
O caso, como a comunidade documentou
fórum técnico. – (a) Cerâmicos estourados: PC1304 (10 µF/25 V 0805), PC1310 (6,8K), PC1302 (2200 pF/50 V 0402, reposto por KEMET C0402T222K5RCLTU). Lição: “um capacitor em curto no rail faz tudo no rail parecer em curto”. – (b) Correlato no mesmo tópico: com bateria+fonte juntas dava curto e o MOSFET inferior da bateria esquentava. RESOLVIDO
Este é 1 dos 12 casos do dossiê — os outros estão no PDF completo, cada um com fonte.
Fontes e verificações
Material autoral, com casos documentados por técnicos de vários países. Cada afirmação técnica traz a fonte numerada no PDF, e a seção “Verificações antes do reparo” lista o que conferir na sua placa antes de trocar qualquer componente.
Para quem é esta ficha de reparo da Acer Nitro 5 AN515-52 (1ª geração)
Para o técnico de notebook que recebe esta placa com “não liga”, “não carrega” ou “liga e desliga” e precisa saber onde encostar a ponta de prova antes de trocar qualquer componente.
Como usar na bancada: comece pela sequência de energização e confirme, na ordem, cada tensão do mapa de medições. O ponto em que o valor some ou foge da referência é o estágio do defeito — e os casos documentados mostram o que a comunidade encontrou exatamente ali.
A ficha sai carimbada com o e-mail do assinante, e as fichas novas do acervo entram no plano sem custo extra. Se o seu modelo ainda não está aqui, o membro pode pedir a ficha dele.
A ficha completa sai em PDF, carimbada no nome de quem baixa
13 páginas, com o diagrama, as medições e os casos. Se o seu modelo não estiver entre as 1.000 fichas, quem assina pede a que falta.
