Acer Aspire ES1-111 / ES1-131 e Acer One 10 S1002 (11,6 polegadas e destacável, 2014-17) — Ficha de Reparo da placa

Dossiê técnico de 13 páginas: diagrama de blocos, sequência de energização, mapa de medições documentadas e os defeitos que a comunidade mundial já resolveu — cada fato com fonte.

⬇ Baixar esta ficha — PDF de 13 páginas Ver todas as fichas com busca →

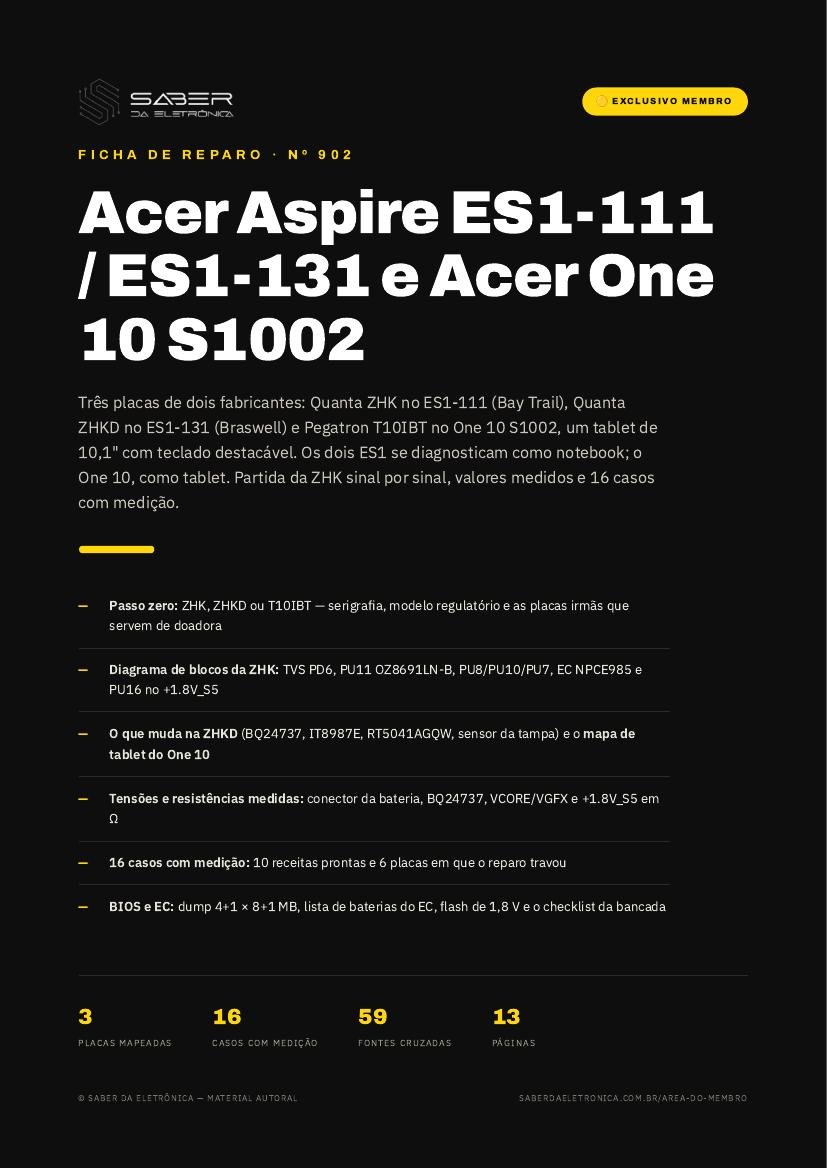

Capa da Ficha de Reparo Nº 902: Acer Aspire ES1-111 / ES1-131 e Acer One 10 S1002 (11,6 polegadas e destacável, 2014-17) — Ficha de Reparo da placa
Capa da ficha Nº 902
O que vem no PDF

A capa mostra o que a ficha cobre

As outras 12 páginas trazem o diagrama de blocos, a sequência de energização, as medições e os casos, cada um com a medição que fechou o diagnóstico.

  • 13 páginas
  • Notebooks
⬇ Baixar esta ficha

Ficha de reparo Acer Aspire ES1-111 / ES1-131 e Acer One 10 S1002 (11,6 polegadas e destacável, 2014-17): um dossiê de 13 páginas para quem tem esta placa na bancada — diagrama de blocos, sequência de energização e mapa de medições, mais 21 casos reais documentados pela comunidade (9 com a receita que fechou).

Acer Aspire ES1-111 / ES1-131 e Acer One 10 S1002 (11,6 polegadas e destacável, 2014-17) — Ficha de Reparo da placa

A capa do dossiê real — 13 páginas de bancada, sem enrolação.

Mapa em 30 segundos da ficha Acer Aspire ES1-111 / ES1-131 e Acer One 10 S1002 (11,6 polegadas e destacável, 2014-17): os estágios da placa na ordem da partida, com os sintomas e os primeiros suspeitos

O mapa em 30 segundos abre a ficha: os designadores, valores e suspeitos aparecem por inteiro no PDF do membro.

21casos documentados
9com receita que fechou
13páginas

O que tem dentro deste dossiê

  • Mapa de variantes da placa — qual versão está dentro do SEU aparelho e o que muda entre elas.
  • Diagrama de blocos da arquitetura — como os circuitos conversam.
  • Sequência de energização — o caminho que a placa percorre para ligar, e onde ele costuma quebrar.
  • Mapa de medições com valores documentados — ponto a ponto, com referência de placa boa.
  • 21 casos reais da comunidade mundial — os resolvidos com a receita que fechou e os em aberto, com o que medir antes de trocar.
  • BIOS/firmware por placa — arquivos, tamanhos e as armadilhas que já custaram placas.
  • Verificações antes do reparo — o que medir na sua placa antes de trocar qualquer componente.
  • Checklist final de bancada — o que confirmar antes de fechar o aparelho.

Defeitos documentados no reparo da Acer Aspire ES1-111 / ES1-131 e Acer One 10 S1002 (11,6 polegadas e destacável, 2014-17)

Os casos que a comunidade registrou nesta placa. No dossiê, cada um vem com a medição feita, o componente encontrado e a fonte numerada:

  • ES1-111 (ZHK R3A), não carrega RESOLVIDO
  • ES1-111 (ZHK), após líquido
  • V3-112P (ZHK), sem 1,8 V na SPI RESOLVIDO
  • E3-112 (ZHK), não reconhece a bateria (pós-líquido) RESOLVIDO
  • ES1-111 (ZHK), pós-líquido, não liga
  • ES1-111 (ZHK), sem inicialização
  • ES1-131 (ZHKD), não carrega com EC trocado/placa chinesa
  • ES1-131 N15Q3, desliga sozinho e reage ao aquecimento RESOLVIDO
  • ES1-131 (ZHKD), não liga RESOLVIDO
  • ES1-131 (ZHKD), não liga RESOLVIDO
  • ES1-131 (ZHKD), queda arrancou o slot SD
  • ES1-131 (ZHKD), reinicia 3 vezes e trava

E mais 9 casos no PDF completo.

Caso de amostra — direto do dossiê

ES1-111 (ZHK R3A), não carrega

O caso, como a comunidade documentou
Medido: PU11 com VAD 18,9 V, PA 21,2 V, VBATT 0,4 V até o conector; CEN 0 V. – Solução: atualizar a BIOS/EC, que tem uma correção de carga. A atualização exigia bateria ≥15%; foi contornada editando `platform.ini` com `BatteryCheck=0` e rodando o insydeflash. RESOLVIDO

Este é 1 dos 21 casos do dossiê — os outros estão no PDF completo, cada um com fonte.

Fontes e verificações

Material autoral, com casos documentados por técnicos de vários países. Cada afirmação técnica traz a fonte numerada no PDF, e a seção “Verificações antes do reparo” lista o que conferir na sua placa antes de trocar qualquer componente.

Para quem é esta ficha de reparo da Acer Aspire ES1-111 / ES1-131 e Acer One 10 S1002 (11,6 polegadas e destacável, 2014-17)

Para o técnico de notebook que recebe esta placa com “não liga”, “não carrega” ou “liga e desliga” e precisa saber onde encostar a ponta de prova antes de trocar qualquer componente.

Como usar na bancada: comece pela sequência de energização e confirme, na ordem, cada tensão do mapa de medições. O ponto em que o valor some ou foge da referência é o estágio do defeito — e os casos documentados mostram o que a comunidade encontrou exatamente ali.

A ficha sai carimbada com o e-mail do assinante, e as fichas novas do acervo entram no plano sem custo extra. Se o seu modelo ainda não está aqui, o membro pode pedir a ficha dele.

A ficha completa sai em PDF, carimbada no nome de quem baixa

13 páginas, com o diagrama, as medições e os casos. Se o seu modelo não estiver entre as 996 fichas, quem assina pede a que falta.

⬇ Baixar esta ficha
